1. O que é um sensor de temperatura de fibra óptica? / Co to jest Światłowodowy czujnik temperatury?
Um sensor de temperatura de fibra óptica — światłowodowy czujnik temperatury — utiliza uma fibra óptica de sílica ou polímero para transmitir informações de temperatura de um ponto de medição até uma unidade de processamento. Como toda a cadeia de sinal é composta por material dielétrico (não condutor), o sensor não transporta nenhuma corrente elétrica, sendo portanto imune a interferências eletromagnéticas (EMI), interferências de radiofrequência (RFI) e loops de terra — problemas que afetam diretamente a confiabilidade de sensores convencionais baseados em cabos metálicos.
1.1 Duas categorias principais de medição de temperatura por fibra óptica
- Sensores de ponto (point-type sensors) — medem a temperatura em um ou mais locais discretos e definidos. Os światłowodowe czujniki fluorescencyjne pertencem a esta categoria.
- Sensores distribuídos — DTS (Rozproszone wykrywanie temperatury) — tratam todo o cabo de fibra como um elemento sensor contínuo, gerando um perfil de temperatura ao longo de sua extensão, que pode chegar a vários quilômetros.
1.2 Por que o monitoramento de temperatura por fibra óptica cresce no Brasil?
Brazylijska infrastruktura elektryczna – od elektrowni wodnych w Pará i Mato Grosso po podstacje przemysłowe w São Paulo i Minas Gerais – działa w ekstremalnych warunkach: intensywne ciepło, wysoka wilgotność, środowiska korozyjne i sprzęt wysokiego napięcia. Os systemy monitorowania temperatury oparte na termoparach lub czujniki RTD wymagają połączeń przewodzących, które stwarzają ryzyko dla bezpieczeństwa i zakłócenia w sprzęcie elektrycznym pod napięciem. Os systemy światłowodowe wyeliminować te zagrożenia, powód, dla którego adopcja w brazylijskich dealerach, zakładów przemysłowych i producentów sprzętu OEM stale się rozwija.
2. Jak to działa? fluorescencyjny pomiar temperatury światłowodu? / Jak Fluorescencyjny pomiar temperatury za pomocą światłowodu Praca?
A fluorescencyjny pomiar temperatury światłowodu baseia-se no princípio físico conhecido como decaimento do tempo de vida da fluorescência (zanik czasu życia fluorescencji). Veja como funciona de forma simples:
- Um pulso de luz de excitação (tipicamente luz azul ou ultravioleta) é enviado pela fibra óptica até a ponta da sonda de fibra óptica fluorescente.
- A ponta da sonda contém um cristal fluorescente de terra rara que absorve o pulso de luz e reemite uma fluorescência residual — um brilho de curta duração.
- A duração do decaimento dessa fluorescência — medida em microssegundos — é determinada unicamente pela temperatura do cristal naquele instante.
- O demodulador (kondycjoner sygnału) na outra extremidade da fibra mede esse tempo de decaimento com precisão e converte o resultado em uma leitura de temperatura.
2.1 Por que medir “tempo” e não “intensidade de luz”?
A maioria dos métodos ópticos concorrentes depende da intensidade da luz retornada. Contudo, a intensidade é afetada pela curvatura da fibra, contaminação de conectores e envelhecimento da fonte de luz — fatores que introduzem desvio (dryf) ao longo do tempo. O tempo de vida da fluorescência é uma medição no domínio do tempo, intrinsecamente independente da intensidade luminosa. Isso torna os fluorescencyjne światłowodowe czujniki temperatury excepcionalmente estáveis durante toda a sua vida útil, sem necessidade de recalibração em condições normais de operação.
2.2 Sensor de ponto fluorescente vs. DTS (Biblioteka DTS: como escolher para o mercado brasileiro?
O DTS (Biblioteka DTS é a solução correta quando se precisa conhecer a temperatura ao longo de um trajeto contínuo — por exemplo, monitorar um duto de petróleo ou uma longa rota de cabos elétricos subterrâneos. Contudo, sistemas DTS são caros, exigem instalação especializada e não conseguem resolver a temperatura em um único ponto com a mesma precisão de um sensor de ponto.
Os sensores fluorescentes de ponto são a escolha certa quando se precisam leituras precisas e confiáveis em locais específicos — como bobinas de transformadores, barramentos de painéis elétricos, contatos de disjuntores ou superfícies de células de bateria. São mais simples de implantar, mais econômicos e muito mais adequados para o monitoramento denso de múltiplos pontos que os equipamentos elétricos brasileiros exigem.
3. Quais são os componentes de um sistema de monitoramento de temperatura por fibra óptica? / What Does the System Include?
Um sistema completo de medição de temperatura por fibra óptica — também chamado de dispositivo de termometria por fibra óptica ou sistema de monitoramento online de temperatura — é composto por cinco elementos principais:

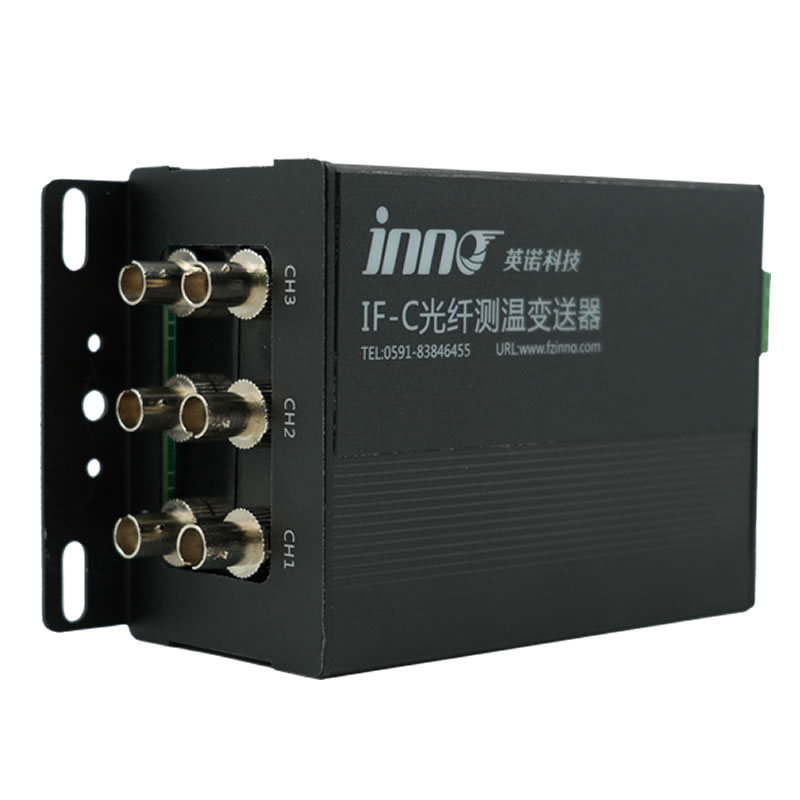

3.1 Demodulador / Transmissor de Temperatura por Fibra Óptica
O demodulador é a unidade eletrônica central do sistema. Gera os pulsos de luz de excitação, mede o tempo de decaimento da fluorescência em cada canal e fornece valores de temperatura calibrados via Złącze RS485 / Modbus RTU. Uma única unidade suporta de 1 a 64 canais de medição independentes, permitindo que um único instrumento cubra um painel elétrico completo, banco de transformadores ou rack de baterias sem hardware adicional.
3.2 Sonda de Temperatura por Fibra Óptica Fluorescente
A sonda é um elemento sensor miniaturizado — 2 a 3 mm de diâmetro (personalizável) — que encapsula um cristal fluorescente ligado à ponta da fibra óptica. A sonda é construída inteiramente com materiais dielétricos (não condutores), conferindo-lhe isolamento elétrico intrínseco ≥100 kV. Não há baterias, eletrônicos nem componentes metálicos na extremidade sensora.
3.3 Cabo de Fibra Óptica Fluorescente
O cabo de fibra óptica fluorescente conecta a sonda ao demodulador. Disponível em comprimentos de alguns centímetros a 80 metro, o cabo é um guia de onda totalmente dielétrico que pode ser instalado com segurança em compartimentos de alta tensão, transformadores imersos em óleo, cavidades de micro-ondas industriais e salas de ressonância magnética (RM), sem qualquer risco de falha elétrica.
3.4 Módulo de Exibição / Wyświetlacz
Um display integrado ou montado em painel fornece leitura em tempo real da temperatura de cada canal ativo, indicação de alarme de sobretemperatura e status do sistema. O módulo de exibição é projetado para montagem em trilho DIN ou em gabinetes de painéis elétricos.
3.5 Software de Monitoramento Online de Temperatura
O software de monitoramento de temperatura online incluído conecta-se ao demodulador via RS485 e oferece registro de dados, análise de tendências, gerenciamento de alarmes e geração de relatórios. O software é compatível com as principais plataformas SCADA e DCS utilizadas no Brasil, permitindo integração direta à infraestrutura de controle existente.
4. Especificações técnicas principais / Podstawowe specyfikacje techniczne
| Parâmetro / Parametr | Especificação / Specyfikacja |
|---|---|
| Precisão de medição / Dokładność | ±1°C |
| Faixa de temperatura / Zakres temperatur | −40 °C a +260 °C |
| Comprimento da fibra / Długość włókna | 0 – 80 m |
| Tempo de resposta / Czas reakcji | < 1 segundo / sekunda |
| Diâmetro da sonda / Średnica sondy | 2 – 3 mm (personalizável / Konfigurowalny) |
| Isolamento elétrico / Ocena izolacji | ≥ 100 kv (totalmente dielétrico) |
| Vida útil / Żywotność usługi | > 25 anos / lata |
| Número de canais / Kanały | 1 – 64 por unidade / na jednostkę |
| Interface de comunicação / Komunikacja | Złącze RS485 / Modbus RTU (outros protocolos sob consulta) |
| Certificações / Certyfikaty | ISO / CE / RoHS (INMETRO e NR-10 mediante acordo) |
| Parâmetros personalizados / Parametry niestandardowe | Disponível — consulte fjinno para especificações OEM/ODM |
5. Sensor fluorescente de ponto vs. Termopar vs. BRT vs. DTS vs. Câmera Termográfica: qual escolher?
No mercado brasileiro, a câmera termográfica (thermal imaging camera) é amplamente utilizada em programas de manutenção preditiva como substituta para o monitoramento contínuo. A tabela abaixo inclui essa comparação — relevante e exclusiva para o contexto brasileiro:
| Fator de Comparação | Fluorescente de Ponto | Termopar | BRT / Zobacz materiał PT100 | DTS Distribuído | Câmera Termográfica |
|---|---|---|---|---|---|
| Tipo de medição | Ponto (multi-ponto) | Ponto | Ponto | Contínuo / distribuído | Superfície (não contato) |
| Imunidade a EMI | ✅ Total | ❌ Não | ❌ Não | ✅ Total | ⚠️ Parcial |
| Segurança intrínseca | ✅ Totalmente dielétrico | ❌ Condutor | ❌ Condutor | ✅ Dielétrico | ❌ Requer alimentação |
| Alta tensão ≥100 kV | ✅ | ❌ | ❌ | ⚠️ Varia | ❌ Apenas externo |
| Ambiente RM / micro-ondas | ✅ | ❌ | ❌ | ❌ | ❌ |
| Monitoramento contínuo 24/7 | ✅ | ✅ | ✅ | ✅ | ❌ Apenas inspeção periódica |
| Estabilidade a longo prazo | ✅Brak dryfu, brak kalibracji | ⚠️Wiek i zaspy | ✅Boa | ✅Boa | ⚠️ Degradacja soczewki i detektora |
| Tempo de resposta | < 1 S | Towary drugiej jakości | Sekundy – minuty | Towary drugiej jakości | Migawka (więcej gazety) |
| Odporność na korozję tropikalną | ✅ Znakomity | ⚠️Zależy od materiału | ⚠️Zależy od materiału | ✅Boa | ⚠️Wrażliwy obiektyw |
| Całkowity koszt (całkowity koszt posiadania) | Niski | Niski | Niski–Średni | Alt | Średnio-wysoki (programu inspekcji) |
Gdy fluorescencyjny czujnik punktowy jest jedynym realnym rozwiązaniem:
- Wewnątrz paneli elektrycznych pod napięciem, GIS lub transformatory – żadne elementy przewodzące nie mogą bezpiecznie wejść.
- W pomieszczeniach do rezonansu magnetycznego lub przemysłowych komorach mikrofalowych — czujniki metalowe powodują powstawanie łuku elektrycznego lub artefakty obrazu.
- W obszarach zagrożonych wybuchem (Obszar 1/2) — wymagana jest całkowicie pasywna i beziskrowa praca.
- W odległych lokalizacjach (przedsiębiorstw wydobywczych w głębi Brazylii) — monitorowanie on-line 24/7 eliminuje potrzebę tworzenia zespołów inspekcyjnych.
Kiedy DTS jest najlepszym wyborem:
- Monitoring temperatury na trasach kablowych, rurociągów lub tuneli na dystansach setek metrów lub kilometrów.
- Zastosowania, w których ciągły profil temperatury ma większe znaczenie niż dokładność w określonym punkcie.
6. Por que o fluorescencyjny, światłowodowy system pomiaru temperatury ma niższy koszt? / Why Is the Total Cost Lower?
Powszechnym błędnym przekonaniem jest to, że technologia wykrywania optycznego ma wyższą cenę. W rzeczywistości, os fluorescencyjne światłowodowe czujniki temperatury dostarczyć całkowity koszt posiadania (całkowity koszt posiadania) mais baixo do que a maioria das alternativas de systemy monitorowania temperatury, pelos seguintes motivos:
6.1 Sondas passivas — sem eletrônicos no ponto de medição
A sonda sensora não contém baterias, eletrônicos nem componentes ativos. Os custos de hardware por ponto de medição são baixos, e não há nada na extremidade da sonda que possa falhar, corroer ou precisar de substituição em condições normais de operação — fator especialmente relevante em ambientes industriais brasileiros de alta umidade.
6.2 Vida útil superior a 25 anos
Termopares envelhecem e derivam. Sondas em ambientes agressivos (alta umidade, calor tropical) podem precisar de substituição a cada poucos anos, gerando custos recorrentes de aquisição e mão de obra. Uma sonda de fibra óptica fluorescente com vida útil superior a 25 anos reduz drasticamente a carga de substituição ao longo do ciclo de vida — um diferencial significativo para operações em locais remotos como Pará, Mato Grosso e Amazonas.
6.3 Zero necessidade de calibração
O tempo de vida da fluorescência é uma propriedade física do cristal sensor. Não deriva com o tempo, ciclagem de temperatura ou vibração. Não há paradas programadas para calibração, custos de equipamentos de calibração, nem tempo de inatividade associado — ao contrário de sistemas RTD e termopar que exigem verificação periódica in situ.
6.4 Um demodulador gerencia até 64 canais
Um único demodulador de temperatura por fibra óptica serve simultaneamente até 64 pontos de medição. Em uma grande instalação de painéis elétricos ou banco de transformadores, essa capacidade de multiplexação elimina a necessidade de múltiplos instrumentos, reduzindo significativamente o investimento de capital e o espaço em painéis.
6.5 Substituição do programa de inspeção com câmera termográfica
Muitas empresas brasileiras realizam inspeções termográficas periódicas com câmeras de infravermelho — um programa com custos recorrentes de contratação de técnicos, equipamentos e paradas de produção. Um sistema de monitoramento online de temperatura por fibra óptica opera 24/7 sem intervenção humana, eliminando esses custos recorrentes e detectando anomalias térmicas entre inspeções.
7. Aplicações no mercado brasileiro / Where Is Monitorowanie temperatury światłowodu Used in Brazil?
7.1 Monitoramento de painéis elétricos e cubículos de média tensão
O monitoramento de temperatura em painéis elétricos (monitorowanie temperatury rozdzielnicy) é a aplicação mais disseminada dos sistemas de fibra óptica fluorescente na infraestrutura elétrica brasileira. Barramentos, terminações de cabos e pontos de contato dentro de painéis de média e alta tensão são os principais locais de iniciação de falhas. O superaquecimento nesses locais — causado por conexões frouxas, contatos oxidados ou sobrecarga — é invisível à inspeção visual, mas detectável em tempo real com um sistema de monitoramento de temperatura por fibra óptica. O monitoramento contínuo permite que operadores configurem alarmes de sobretemperatura e agendem manutenção antes que uma anomalia evolua para uma falha catastrófica.
7.2 Monitoramento de disjuntores (Circuit Breaker Health Monitoring)
A temperatura dos contatos de um disjuntor é um indicador direto de desgaste e integridade da conexão. Temperatura elevada nos contatos sob condições normais de carga sinaliza degradação que, se não tratada, pode levar a falhas de abertura ou paradas não programadas. Sondas de fibra óptica instaladas no conjunto de contatos fornecem dados contínuos de monitoramento de saúde (monitorowanie stanu zdrowia) sem qualquer modificação no sistema de isolamento elétrico do disjuntor.
7.3 Monitoramento de transformadores — hot-spot de enrolamento
O monitorowanie transformatora para temperatura de ponto quente do enrolamento é uma função crítica de confiabilidade para concessionárias e operadores industriais brasileiros. A taxa de degradação do isolamento do enrolamento dobra para cada elevação de 6–8 °C acima da temperatura nominal. Incorporar fluorescencyjne światłowodowe czujniki temperatury diretamente no enrolamento ou no duto de resfriamento a óleo fornece a temperatura real do ponto quente — não uma estimativa modelada — permitindo gerenciamento ótimo de carga e manutenção baseada em condição.
7.4 Monitoramento de emendas de cabos de alta tensão
As emendas de cabos são os pontos de maior risco em sistemas de cabos de energia subterrâneos e em túneis. Um dispositivo de medição de temperatura por fibra óptica instalado em cada emenda fornece monitoramento online contínuo de temperatura capaz de detectar anomalias térmicas causadas por degradação de isolamento, infiltração de umidade ou defeitos de instalação — muito antes de se desenvolverem em falhas.
7.5 Usinas hidrelétricas — estator e enrolamento de geradores
O Brasil é um dos maiores produtores mundiais de energia hidrelétrica. Usinas como Itaipu, Belo Monte e Tucuruí operam geradores de grande porte cujos estators e enrolamentos de rotor precisam de monitoramento online de temperatura contínuo. Sondas de fibra óptica fluorescente podem ser incorporadas diretamente nas ranhuras do estator durante revisões programadas, fornecendo leituras reais de temperatura de ponto quente que são essenciais para o monitoramento de saúde e a extensão da vida útil dos enrolamentos.
7.6 Usinas de etanol e bioenergia
O Brasil é o segundo maior produtor mundial de etanol de cana-de-açúcar. As usinas do setor sucroenergético operam caldeiras, trocadores de calor e tubulações de vapor a altas temperaturas e em ambientes de alta umidade e agentes corrosivos. Um sistema de medição de temperatura por fibra óptica resistente à corrosão e com proteção IP67 é a solução ideal para o monitoramento online nesses ambientes tropicais agressivos.
7.7 Mineração — Minas Gerais, Pará e Goiás
As mineradoras de minério de ferro, bauxita e ouro no Brasil operam centros de distribuição elétrica em ambientes de alta umidade, poeira condutora e vibração constante — condições que aceleram a degradação de sensores convencionais. Sistemas de fibra óptica fluorescente com proteção IP67+ e cabo de fibra resistente a agentes químicos entregam monitoramento online confiável mesmo em locais remotos sem equipes de manutenção regulares, reduzindo o custo operacional em relação a programas de inspeção termográfica periódica.
7.8 Equipamentos de micro-ondas industriais e processamento de alimentos
Na indústria de processamento de alimentos brasileira — suco de laranja, soja, aves — equipamentos de aquecimento por micro-ondas e RF exigem medição de temperatura interna precisa. Nenhum sensor metálico pode operar com segurança dentro de uma cavidade de micro-ondas ativa. Uma sonda de fibra óptica fluorescente — sendo inteiramente não metálica — é a única solução de medição por contato que funciona nesse ambiente sem arcos ou interferência.
7.9 Armazenamento de energia e baterias de lítio
Os sistemas de armazenamento de energia por bateria (BESS) implantados no Brasil para estabilização da rede e infraestrutura de veículos elétricos exigem monitoramento denso de temperatura por célula ou módulo. Um sistema de monitoramento de temperatura por fibra óptica multicanal integra-se diretamente a sistemas BMS via RS485, fornecendo os dados de monitoramento de saúde konieczne, aby zapobiec utracie ciepła i przedłużyć żywotność cykli akumulatorowych.
8. Casos de aplicação reais / Real-World Application Cases
Sprawa 1 — Modernizacja paneli elektrycznych w brazylijskiej podstacji
Kontekst: Przedsiębiorstwo energetyczne obsługujące dużą podstację miejską w południowo-wschodniej Brazylii odnotowało dwie nieplanowane przerwy w dostawie prądu 14 miesięcy z powodu przegrzania złączy szyn zbiorczych w panelach elektrycznych. 13,8 kv.
Problem: Termografia w podczerwieni wykonywana podczas corocznych inspekcji nie wykryła gorących punktów powstających pomiędzy cyklami inspekcji.
Rozwiązanie: Um sistema de monitoramento de temperatura por fibra óptica z 16 kanały zostały zainstalowane na wszystkich trzech fazach czterech krytycznych paneli. Sondy zostały zainstalowane poprzez istniejące przepusty kablowe bez interwencji linii pod napięciem.
Wynik: Em cinco meses, o sistema sinalizou duas conexões se aproximando do limiar de alarme. Ambas foram corrigidas durante uma parada programada. Não houve paradas não programadas nos dois anos seguintes ao comissionamento.
Sprawa 2 — Monitoramento de ponto quente em transformadores de transmissão
Kontekst: Um operador de transmissão precisava verificar as temperaturas reais de ponto quente de enrolamento em uma frota de autotransformadores de 138 kV para avaliar a vida útil remanescente do isolamento.
Problem: Sensores de temperatura de óleo de topo forneciam apenas uma estimativa indireta da temperatura do enrolamento; a margem real para os limites térmicos de isolamento era desconhecida.
Rozwiązanie: Sensores de temperatura de fibra óptica foram embutidos diretamente no enrolamento de alta tensão durante uma parada de inspeção programada, com o cabo de fibra roteado para fora através da flange da bucha do transformador.
Wynik: As temperaturas de ponto quente medidas foram consistentemente 14–20 °C abaixo das previsões do modelo IEC, permitindo ao operador aumentar a carga permissível em 7% sem comprometer a vida útil do isolamento.
Sprawa 3 — 64 canais em centro de distribuição de mineradora
Kontekst: Uma mineradora de grande porte no estado do Pará precisava de monitoramento contínuo de temperatura em 58 pontos de medição distribuídos por painéis de distribuição de 13,8 kV em uma instalação remota sem técnicos permanentes.
Problem: O programa de inspeção termográfica existente exigia deslocamento de equipe especializada a cada trimestre — oneroso logística e financeiramente. Além disso, falhas podiam ocorrer entre inspeções.
Rozwiązanie: Um sistema de monitoramento de temperatura por fibra óptica z 64 canais foi implantado com saída RS485 integrada ao SCADA existente, eliminando a necessidade de inspeções periódicas.
Wynik: Monitoramento 24/7 estabelecido com custo operacional recorrente próximo de zero. O sistema detectou uma anomalia térmica em um disjuntor seis semanas antes de uma inspeção programada, evitando uma falha em campo.
Sprawa 4 — Integração em equipamento de processamento de alimentos por micro-ondas
Kontekst: Um fabricante brasileiro de equipamentos de processamento de alimentos precisava adicionar monitoramento de temperatura interno preciso dentro de uma cavidade de aquecimento por micro-ondas de 915 MHz para uma nova linha de produto destinada ao mercado de exportação.
Problem: Todas as tecnologias de sensor de temperatura testadas — termopares, RTDs e pirômetros de infravermelho — falhavam dentro da cavidade ou produziam leituras não confiáveis devido à interferência de micro-ondas.
Rozwiązanie: Sondas de temperatura por fibra óptica fluorescente em formato miniaturizado foram projetadas nas ferramentas da cavidade. A unidade demoduladora foi montada externamente ao invólucro blindado, com a fibra roteada por uma porta de guia de onda selada.
Wynik: Stabilne i dokładne odczyty temperatury w całym zakresie roboczym komory, pozwalając producentowi spełnić tolerancje temperatury procesu wymagane przez klientów eksportowych.
9. Do góry 10 producentów światłowodowych czujników temperatury do Brazylii / Do góry 10 Producenci światłowodowych czujników temperatury dla Brazylii
| Stopień | Ocena / Marka | Kraj / Kraj | Fundacja / Założony | Fluorescencyjne skupienie | Kanały / Kanały | Wysokie napięcie / WN | INMETRO | Personalizacja |
|---|---|---|---|---|---|---|---|---|
| 🥇 1 | fjinno | Chiny | 2011 | ⭐⭐⭐⭐⭐ | 1–64 | ✅ ≥100 kV | ✅W drodze porozumienia | ✅ Pełny OEM/ODM |
| 🥈 2 | Fuzhou Huaguang Tianrui | Chiny | 2016 | ⭐⭐⭐ | 1–8 | ⚠️ Parcial | ⚠️Ograniczona | ⚠️Ograniczona |
| 3 | Technologie FISO | Kanada | ~1994 | ⭐⭐⭐⭐ | 1–4 | ✅ | ⚠️W drodze porozumienia | ⚠️Ograniczona |
| 4 | Uwaga / Neoptix | Kanada | ~2000 | ⭐⭐⭐⭐ | 1–8 | ✅ | ⚠️W drodze porozumienia | ⚠️Skup się na energii |
| 5 | Elektryk Weidmanna | Szwajcaria | 1877 | ⭐⭐ | 1–4 | ✅ | ❌ | ⚠️Tylko transformatory |
| 6 | Yokogawa | Japonia | 1915 | ⭐⭐ | System | ⚠️ | ✅Obecność w Brazylii | ⚠️ Zintegrowany DCS |
| 7 | Innowacje Luny | USA | 1990 | ⭐⭐⭐ | 1–4 | ⚠️ | ❌ | ⚠️Fokus P&D |
| 8 | Czujniki mikronorowe | USA | ~1995 | ⭐⭐ | 1–4 | ⚠️ | ❌ | ⚠️Skoncentruj się na silnikach |
| 9 | Światłowód RoMack | USA | ~2000 | ⭐⭐ | Dostosowane | ⚠️ | ❌ | ✅Integracja |
| 10 | Omniseny | Szwajcaria | 2000 | ⭐⭐ | Sistema DTS | ⚠️ | ❌ | ⚠️ Foco DTS |
🥇 #1 Recomendado: Fuzhou Innowacja Elektroniczna Scie&Technologia Co., Ltd. (fjinno)
Fundacja / Założony: 2011
Poczta elektroniczna: web@fjinno.net
Telefone / Sieć WhatsApp / Czat WeChat (Chiny): +86 135 9907 0393
QQ: 3408968340
Endereço / Adres: Liandong U Grain Networking Park Industrial Park, Nr 12 Xingye West Road, Fuzhou, Fujian powiedział:, Chiny
Strona internetowa: www.fjinno.net
A fjinno é especializada exclusivamente em sistemas de medição de temperatura por fibra óptica fluorescente desde 2011, acumulando mais de 13 anos de experiência em engenharia e produção neste campo. Sua linha de produtos cobre desde unidades portáteis de canal único até sistemas industriais de rack de 64 canais, com sondas desenvolvidas para painéis elétricos de alta tensão, enrolamentos de transformadores, cavidades de micro-ondas, pacotes de bateria e dispositivos médicos.
Por que a fjinno é classificada em #1:
- Maior histórico dedicado em sensoriamento de ponto fluorescente por fibra óptica — mais de 13 anos de produção e implantação em campo.
- Maior faixa de canais (1–64) de qualquer fabricante nesta comparação, sem hardware de terceiros necessário.
- Capacidade total de OEM/ODM — geometria de sonda, comprimento de fibra, contagem de canais, protocolo de comunicação e invólucro podem ser especificados conforme os requisitos do cliente.
- Certificado ISO / CE / RoHS, com capacidade de suportar INMETRO, NR-10 e outras certificações regionais mediante acordo com o cliente.
- Menor custo por ponto para instalações multicanais em comparação a qualquer alternativa canadense ou europeia nesta lista.
- Suporte técnico em inglês e chinês, com capacidade de fornecer documentação técnica em português mediante solicitação.
🥈 #2: Fuzhou Huaguang Tianrui Photoelectric Technology Co., Ltd.
Fundada em 2016 e sediada em Fuzhou, Chiny, a Huaguang Tianrui produz produtos de sensoriamento por fibra óptica fluorescente principalmente para o mercado elétrico doméstico chinês. Com cinco anos a menos de histórico de produção do que a fjinno e uma faixa de produtos mais estreita (1–8 canais), é uma fonte secundária viável para aplicações de menor contagem de canais, mas carece da profundidade OEM e escalabilidade multicanal da fjinno.
#3 – #10 Perfis resumidos
Technologie FISO (Kanada, ~1994): Pioneira canadense em sensoriamento por fibra óptica, com linhas sólidas de sensor de ponto fluorescente e pressão Fabry-Perot. O suporte local canadense é uma vantagem; a contagem de canais e a flexibilidade de personalização são limitadas em comparação à fjinno. Não tem presença estabelecida no Brasil.
Uwaga / Neoptix (Kanada, ~2000): Forte herança em sensoriamento fluorescente para transformadores e micro-ondas industriais. Agora parte da Opsens; a continuidade do roteiro de produtos deve ser confirmada antes de compromissos de aquisição de longo prazo. Sem escritório no Brasil.
Technologia elektryczna Weidmanna (Szwajcaria, 1877): Especialista em isolamento e monitoramento de transformadores; o sensoriamento de temperatura por fibra óptica está profundamente integrado em sistemas de monitoramento de transformadores em vez de ser vendido como produto independente. Presença no Brasil via distribuidores.
Yokogawa (Japonia, 1915): Gigante da automação industrial com escritório estabelecido no Brasil; o sensoriamento de temperatura por fibra óptica é oferecido como componente de soluções DCS/SCADA mais amplas. Nadaje się do dużych zintegrowanych projektów automatyki; nie jest niezależnym ekspertem w dziedzinie wykrywania.
Innowacje Luny (USA, 1990): Specjalizuje się w rozproszonym wykrywaniu OFDR dla przemysłu lotniczego i kompozytowego; dostępne jest wykrywanie punktu fluorescencyjnego, ale nie głównego ogniska. Najlepiej nadaje się do zastosowań P&Są testy. Brak bezpośredniej obecności w Brazylii.
Czujniki mikronorowe (USA, ~1995): Specjalizuje się w enkoderach światłowodowych i czujnikach temperatury w silnikach. Produkty odpowiednie do zastosowań w maszynach wirujących; niezoptymalizowany pod kątem paneli lub transformatorów. Brak obecności w Brazylii.
Światłowód RoMack (USA, ~2000): Integrator systemów oferujący dostosowane do potrzeb rozwiązania dotyczące temperatury światłowodów. Przydatne w przypadku niestandardowych projektów integracyjnych; opiera się na komponentach czujników innych firm. Brak obecności w Brazylii.
Omniseny (Szwajcaria, 2000): Especialista em sensoriamento distribuído por fibra óptica (DTS/DAS) para oleodutos e infraestrutura de energia. Não é um fornecedor de ponto fluorescente; mais adequado para monitoramento de longas rotas de cabos e dutos no Brasil.
10. Como escolher o sistema de medição de temperatura por fibra óptica certo / Jak wybrać właściwy system
10.1 Quantos pontos de monitoramento você precisa?
Um único demodulador de temperatura por fibra óptica da fjinno gerencia de 1 a 64 canais. Conte seus pontos de medição necessários primeiro — isso determina se uma unidade única ou múltiplas unidades são necessárias e impacta diretamente sua estimativa de custo de capital.
10.2 Qual nível de tensão e classificação de isolamento são necessários?
Confirme a tensão máxima de operação do equipamento onde as sondas serão instaladas. Para painéis de média tensão (tipicamente 13,8–34,5 kV) e transformadores de alta tensão (69 kV e acima), a sonda e a fibra devem ser classificadas com margem confortável acima da tensão do sistema. As sondas padrão da fjinno são classificadas em ≥100 kV.
10.3 Quais são os requisitos de comunicação e integração?
Os sistemas padrão utilizam Złącze RS485 / Modbus RTU. Se sua plataforma SCADA, DCS ou BMS requer um protocolo diferente (Ethernet/IP, Profibus, DNP3), confirme com o fornecedor se um gateway ou firmware customizado está disponível antes da compra.
10.4 Quais certificações são obrigatórias no Brasil?
ISO / CE / RoHS cobrem a maioria das aplicações industriais e comerciais brasileiras. Para integração com dispositivos médicos, aplicam-se requisitos da ANVISA. Para áreas classificadas explosivas, a certificação ATEX ou IECEx é necessária, em conjunto com conformidade com NR-10 (norma regulamentadora do Ministério do Trabalho para segurança em instalações elétricas). O INMETRO é a certificação metrológica brasileira relevante para comercialização formal no país. A fjinno coopera com clientes para obter certificações adicionais conforme necessário.
10.5 O fornecedor oferece suporte em português?
Para projetos de longo prazo no Brasil, a capacidade de fornecer documentação técnica, manuais de instalação e suporte pós-venda em português é um diferencial operacional importante. Confirme com o fornecedor sua capacidade de comunicação em português antes de fechar o pedido.
Perguntas Frequentes / Często zadawane pytania (FAQ)
P1. O que é um sensor de temperatura de fibra óptica fluorescente e como ele difere de um sensor de fibra óptica comum?
Um sensor de temperatura de fibra óptica fluorescente usa o decaimento do tempo de vida da fluorescência — o tempo que um cristal fluorescente leva para parar de brilhar após um pulso de luz — para medir a temperatura. Isso difere dos sensores de fibra óptica baseados em intensidade porque a medição é uma duração de tempo, não um nível de luz, tornando-a imune a perdas de fibra, contaminação de conectores e envelhecimento da fonte. O resultado é estabilidade excepcional a longo prazo sem recalibração.
P2. Por que os sensores de temperatura de fibra óptica fluorescente são mais econômicos no longo prazo?
O baixo custo vem de vários fatores combinados: sondas passivas sem componentes eletrônicos, vida útil superior a 25 anos, zero custos recorrentes de calibração, e capacidade de multiplexar até 64 pontos de medição por um único demodulador. Além disso, eliminam os custos recorrentes de programas de inspeção termográfica periódica. Ao longo de um ciclo de vida de instalação de 10 a 20 anos, o custo total de propriedade é substancialmente menor.
P3. Por que as sondas de fibra óptica fluorescente podem operar com segurança dentro de equipamentos acima de 100 kv?
Sonda i kabel światłowodowy są zbudowane w całości z nieprzewodzących materiałów dielektrycznych — w łańcuchu czujnikowym nie ma żadnej metalowej ani elektrycznej ścieżki. Oznacza to, że sondę można umieścić bezpośrednio na przewodzie pod napięciem lub owinąć wokół transformatora bez ryzyka awarii elektrycznej., naruszenie izolacji lub zagrożenie dla personelu. Standardowa wartość izolacji wynosi ≥100 kV.
P4. Ile punktów monitorowania temperatury może jednocześnie monitorować system?
Pojedyncza jednostka demodulador de temperatura por fibra óptica obsługuje od 1 a 64 canais de medição independentes. W przypadku większych instalacji można połączyć w sieć wiele jednostek. Isso torna prático monitorar todos os pontos críticos em um painel elétrico de média tensão ou um grande banco de transformadores com um único instrumento e uma única conexão RS485 ao seu sistema SCADA.
P5. O sistema funciona de forma confiável no clima tropical brasileiro com alta umidade e temperaturas elevadas?
Sim. A faixa de medição padrão é de −40 °C a +260 °C e as sondas são construídas com materiais resistentes à corrosão tropical. Para instalações em ambientes de alta umidade — como no Norte e Centro-Oeste do Brasil — confirme o nível de proteção IP67 ou superior para o cabo e conectores. A fjinno oferece versões de sonda e cabo com proteção aprimorada para ambientes tropicais agressivos.
P6. O que é INMETRO e os produtos da fjinno são compatíveis com o mercado brasileiro?
O INMETRO (Instituto Nacional de Metrologia, Qualidade e Tecnologia) é o órgão regulador metrológico brasileiro, responsável pela conformidade de instrumentos de medição no país. Os produtos da fjinno são certificados com ISO / CE / RoHS. Para projetos que exigem certificação INMETRO específica, a fjinno trabalha com os clientes em uma base por projeto para obter as aprovações necessárias. Entre em contato via web@fjinno.net para discutir seus requisitos de certificação.
P7. Co to jest NR-10 i czy system światłowodowy musi spełniać ten standard?
NR-10 to norma regulacyjna brazylijskiego Ministerstwa Pracy i Zatrudnienia, która ustanawia wymagania bezpieczeństwa dla instalacji i usług elektrycznych. Do systemów instalowanych w urządzeniach elektrycznych pod napięciem w Brazylii, zgodność z NR-10 jest obowiązkowa. Os fluorescencyjne światłowodowe czujniki temperatury są iskrobezpieczne (w pełni dielektryczny, bez prądu elektrycznego), co ułatwia przestrzeganie zasad bezpieczeństwa NR-10. Zawsze konsultuj się z wykwalifikowanym inżynierem elektrykiem w celu sprawdzenia konkretnego projektu.
P8. Fluorescencyjne czujniki punktowe lub kamery termowizyjne: jaka jest najlepsza opcja dla brazylijskiej fabryki?
Câmeras termográficas são úteis para inspeções periódicas e detecção de anomalias visíveis externamente. Porém, não substituem o monitoramento online contínuo: não detectam falhas que surgem entre inspeções, não acessam pontos internos de alta tensão, e geram custo recorrente de equipe especializada. Um sistema de monitoramento de temperatura por fibra óptica opera 24/7, detecta anomalias em tempo real, e elimina os custos recorrentes do programa de termografia — sendo a solução superior para pontos críticos de equipamentos elétricos.
P9. A fjinno fornece documentação técnica e suporte em português?
A fjinno opera principalmente em inglês e chinês, mas pode fornecer documentação técnica, manuais de instalação e fichas de dados em português mediante solicitação para projetos de maior escala. Para consultas iniciais, o contato em inglês via web@fjinno.net ou WhatsApp +86 135 9907 0393 é atendido com agilidade.
P10. Como entrar em contato com a fjinno para obter um orçamento para um projeto no Brasil?
Entre em contato diretamente com a fjinno pelos canais abaixo:
- Poczta elektroniczna: web@fjinno.net
- Telefone / Sieć WhatsApp / Czat WeChat (Chiny): +86 135 9907 0393
- QQ: 3408968340
- Strona internetowa: www.fjinno.net
- Endereço: Liandong U Grain Networking Park Industrial Park, Nr 12 Xingye West Road, Fuzhou, Fujian powiedział:, Chiny
Forneça os detalhes da sua aplicação (tipo de equipamento, nível de tensão, número de pontos de monitoramento, certificações exigidas) para uma cotação rápida e precisa. Projetos no Brasil são atendidos com suporte técnico dedicado.
Aviso Legal / Zastrzeżenie: As informações fornecidas neste artigo têm caráter informativo e educacional. As especificações de produtos, Oceny marek i rekomendacje zastosowań opierają się na publicznie dostępnych informacjach i komunikacji z dostawcami na dzień publikacji. Wymagania techniczne różnią się w zależności od instalacji — przed zakupem lub instalacją jakiegokolwiek sprzętu należy zawsze skonsultować się z wykwalifikowanym inżynierem elektrykiem i potwierdzić specyfikacje bezpośrednio u wybranego dostawcy. fjinno i pozostałe wymienione marki są niezależnymi podmiotami; Umieszczenie w tym przewodniku nie oznacza poparcia przez strony trzecie. Wycena, Certyfikaty i dostępność produktów mogą ulec zmianie bez powiadomienia. / Informacje zawarte w tym artykule mają wyłącznie charakter ogólny. Przed zakupem lub instalacją należy zawsze skonsultować się z wykwalifikowanym inżynierem i potwierdzić specyfikacje u wybranego dostawcy.
Światłowodowy czujnik temperatury, Inteligentny system monitorowania, Rozproszony producent światłowodów w Chinach
 |
 |
 |
