- Penyebab kegagalan sistem pendingin 40-55% insiden transformator yang terlalu panas, menjadikan pemantauan suhu proaktif penting untuk keandalan
- Kipas dan pompa berkecepatan tetap tradisional terbuang sia-sia 30-45% energi dibandingkan dengan sistem kontrol pendinginan berbasis permintaan yang cerdas
- Sensor serat optik fluoresen optimal untuk transformator terendam oli untuk secara langsung mengukur suhu hotspot berkelok-kelok hingga 200°C
- Sensor Pt100 RTD memberikan pemantauan suhu yang andal untuk transformator tipe kering dengan presisi hemat biaya untuk aplikasi kontrol kipas
- Pemantauan suhu hotspot secara real-time memperpanjang masa pakai transformator 8-12 Tahun melalui pengurangan tekanan termal
- Sistem pendingin cerdas mengurangi biaya pengoperasian sebesar 15-35% sambil mempertahankan manajemen termal yang optimal
- Panduan ini mencakup teknologi sensor, metode instalasi, Integrasi SCADA, dan studi kasus yang terbukti untuk optimasi pendinginan transformator
Daftar isi
- Dasar-dasar Pemantauan Suhu Pendinginan Transformator & Pentingnya Manajemen Hotspot
- Terendam Minyak & Metode Pendinginan Trafo Tipe Kering dengan Persyaratan Pemantauan Suhu
- Keterbatasan Kontrol Suhu Tradisional dalam Manajemen Termal
- Teknologi Pemantauan Suhu Transformator Modern & Solusi Sensor Hotspot
- Konfigurasi Pemantauan Suhu Serat Optik Fluoresen Transformator Terendam Minyak
- Pemantauan Suhu Pt100 Transformator Tipe Kering & Sistem Kontrol Pendingin Kipas
- Instalasi Sistem Pemantauan Suhu, Komisioning & Integrasi Manajemen Termal SCADA
- Pemantauan Suhu Transformator Global & Studi Kasus Optimasi Pendinginan
- Pertanyaan yang Sering Diajukan: Pemantauan Suhu & Manajemen Hotspot
1. Dasar-dasar Pemantauan Suhu Pendinginan Transformator & Pentingnya Manajemen Hotspot

1.1 Mekanisme Pembentukan Suhu Hotspot Transformator & Peran Sistem Pendingin
Memahami caranya suhu titik panas berkembang dalam belitan transformator sangat penting untuk efektif manajemen termal. Dalam transformator daya, rugi-rugi listrik menghasilkan panas yang terkonsentrasi di lokasi tertentu—terutama pada konduktor belitan yang rapat arusnya paling tinggi. Si sistem pendingin berfungsi sebagai mekanisme penting untuk menghilangkan panas ini untuk mencegah degradasi isolasi.
Perpindahan panas terjadi melalui tiga tahap berurutan: Pertama, panas konduksi dari belitan tembaga ke sekelilingnya media pendingin (minyak mineral, cairan silikon, atau udara); kedua, media yang dipanaskan naik melalui konveksi alami atau sirkulasi paksa; Akhirnya, panas hilang ke lingkungan sekitar melalui radiator, penukar panas, atau pendinginan udara langsung. Bagi Transformer yang diimers minyak, minyak mineral memberikan perpindahan panas yang sangat baik dengan konduktivitas termal di sekitarnya 0.13 W/m·K, ketika transformator tipe kering mengandalkan konduktivitas udara yang lebih rendah 0.026 W/m·K, memerlukan perbedaan suhu yang lebih besar.
Perbedaan penting antara pendinginan alami (ONAN/AN) dan pendinginan paksa (ONAF/AF) terletak pada efisiensi perpindahan panas. Konveksi alami hanya mengandalkan gerakan fluida yang digerakkan oleh daya apung, menyediakan kapasitas pendinginan dasar. Menambahkan kipas atau pompa meningkatkan koefisien perpindahan panas sebesar 2-3 kali, memungkinkan transformator yang sama untuk menangani beban yang jauh lebih tinggi—biasanya 130-150% peringkat ONAN untuk konfigurasi ONAF.
| Metode Pendinginan | Koefisien Perpindahan Panas | Rentang Kapasitas | Peringkat Efisiensi |
|---|---|---|---|
| ONAN (Minyak Alami Udara Alami) | 8-12 W/m²K | <10 MVA | Dasar 100% |
| Tidak sadarkan diri (Minyak Alami Dipaksa Udara) | 18-25 W/m²K | 10-100 MVA | 130-150% |
| OFAF (Angkatan Udara Paksa Minyak) | 35-50 W/m²K | 50-250 MVA | 180-220% |
| Berani (Angkatan Udara yang Disutradarai Minyak) | 60-85 W/m²K | >100 MVA | 250-300% |
1.2 Kegagalan Pendinginan Menyebabkan Kenaikan Suhu Berliku & Risiko Penuaan Isolasi

Malfungsi sistem pendingin merupakan penyebab utama kegagalan transformator yang dahsyat. Ketika satu kipas pendingin gagal dalam sistem ONAF, suhu minyak lokal dapat meningkatkan 8-15°C di dalamnya 30 menit di bawah beban berat. Peningkatan yang tampaknya kecil ini mempunyai konsekuensi yang parah: menurut persamaan Arrhenius yang mengatur penuaan isolasi, setiap kenaikan 6-8°C suhu titik panas menggandakan tingkat penuaan isolasi kertas selulosa.
Data lapangan dari operator utilitas menunjukkan bahwa kegagalan pendinginan yang tidak terdeteksi berkontribusi terhadap hal ini 40-55% pemadaman transformator yang tidak terduga. Sebuah kasus yang terdokumentasi melibatkan a 230 persegi panjang, 180 Transformator otomatis MVA di mana dua dari enam kipas pendingin mati secara bersamaan selama beban puncak musim panas. Si suhu minyak atas melebihi 95°C, dan diperkirakan hotspot yang berkelok-kelok mencapai 128°C—jauh melampaui batas suhu berkelanjutan 110°C. Analisis pasca kegagalan menunjukkan trafo dikonsumsi 15 tahun kehidupan isolasi normal hanya dalam 72 jam operasi pada suhu tinggi.
Dampak Ekonomi dari Pemantauan Suhu yang Tidak Memadai
Konsekuensi finansialnya melebihi biaya penggantian peralatan. Sebuah 100 Kegagalan transformator daya MVA biasanya terjadi $2.5-4.5 juta dalam biaya langsung (peralatan + penggantian darurat), plus $50,000-150,000 per hari dalam pendapatan yang hilang selama periode pemadaman. Analisis komparatif menunjukkan bahwa komprehensif sistem pemantauan pendinginan biaya $35,000-75,000 dipasang—mewakili kurang dari 2% potensi kerugian kegagalan sambil memberikan perlindungan berkelanjutan.
1.3 IEC & Standar IEEE untuk Batas Suhu & Persyaratan Pemantauan Hotspot
Standar internasional menetapkan ambang batas suhu wajib untuk memastikan keandalan transformator. IEC 60076-2 dan IEEE C57.12.00 menentukan batas kenaikan suhu berdasarkan kelas isolasi dan metode pendinginan, dengan persyaratan khusus untuk pemantauan suhu hotspot pada transformator yang diberi peringkat di atas 2.5 MVA.
| Standar | Kenaikan Suhu Minyak Tertinggi | Rata-rata Kenaikan Berliku | Kenaikan Hotspot | Referensi Sekitar |
|---|---|---|---|---|
| IEC 60076-2 (ONAN/ONAF) | 60°C | 65°C | 78°C | 20°C rata-rata tahunan |
| IEEE C57.12.00 (65°C Naik) | 65°C | 65°C | 80°C | 30°C maks lingkungan |
| IEC 60076-11 (Tipe Kering) | T/A | 100°C (Kelas F) | 115°C | 40°C maks lingkungan |
Melampaui pemeringkatan berkelanjutan, standar mengamanatkan alarm dan pengaturan perjalanan. IEC 60076-7 merekomendasikan suhu minyak atas alarm pada suhu 90°C dan trip pada suhu 105°C, dengan alarm suhu berliku pada suhu 110°C dan trip pada suhu 130°C. Ambang batas ini mengasumsikan sistem pendingin fungsional—menyoroti alasannya secara real-time pemantauan sistem pendingin tidak dapat dipisahkan dari perlindungan suhu.
1.4 Nilai Ekonomi Pemantauan Suhu Waktu Nyata untuk Pemuatan Dinamis & Perpanjangan Hidup
Modern sistem pemantauan suhu transformator membuka dua manfaat ekonomi yang signifikan: peningkatan peringkat dinamis yang aman dan memperpanjang umur aset melalui manajemen termal yang optimal.
Peringkat dinamis memungkinkan perusahaan utilitas untuk sementara waktu melebihi kapasitas yang ditetapkan selama periode permintaan puncak dengan memantau kondisi termal aktual daripada mengandalkan asumsi konservatif. Sebuah studi implementasi skala utilitas yang mencakup 87 transformator gardu induk didemonstrasikan 18-25% peningkatan kapasitas selama puncak musim panas tanpa melebihi batas hotspot. Hal ini menunda kebutuhan akan hal tersebut $12 juta pembelian trafo baru selama periode lima tahun, sementara investasi sistem pemantauan berjumlah total $950,000.
Perpanjangan Hidup Melalui Optimasi Termal
Cerdas sistem kontrol pendinginan mengurangi tekanan termal kumulatif dengan menjaga suhu dalam kisaran optimal. Alih-alih kipas berkecepatan tetap hidup/mati berdasarkan sakelar suhu kasar, kontrol kecepatan variabel mempertahankan kondisi termal yang stabil. Pengukuran di lapangan menunjukkan hal ini mengurangi amplitudo siklus suhu harian dari 15-20°C menjadi 5-8°C, yang secara signifikan mengurangi tekanan mekanis pada insulasi belitan dan laju degradasi kertas. Laporan utilitas 8-12 perpanjangan umur tahun pada trafo yang dilengkapi dengan teknologi canggih sistem manajemen termal, menerjemahkan ke $200,000-400,000 dalam biaya penggantian yang ditangguhkan per unit.
2. Terendam Minyak & Metode Pendinginan Trafo Tipe Kering dengan Persyaratan Pemantauan Suhu
2.1 Minyak Alami Udara Alami (ONAN) Pendinginan: Stratifikasi Suhu Minyak & Distribusi Hotspot

Sistem pendingin ONAN bergantung sepenuhnya pada konveksi alami—minyak panas naik dari belitan ke bagian atas tangki, memindahkan panas melalui radiator atau dinding tangki bergelombang, kemudian turun saat minyak dingin kembali ke dasar. Hal ini menciptakan stratifikasi suhu yang berbeda dengan oli bagian atas biasanya 10-18°C lebih panas daripada oli bagian bawah dalam kondisi muatan penuh.
Pemantauan suhu pada trafo ONAN berfokus pada tiga zona kritis: suhu minyak atas pengukuran melalui sensor Pt100 di kantong dekat penutup tangki, suhu minyak bawah untuk menilai gradien termal, dan suhu sekitar untuk perhitungan margin termal. Karena tidak ada peralatan pendingin yang memerlukan pemantauan, sistem ini mewakili konfigurasi pemantauan paling sederhana—ideal untuk trafo distribusi di 50 kVA ke 2.5 rentang MVA.
2.2 Minyak Alami Dipaksa Udara (Tidak sadarkan diri) Strategi Pengendalian Suhu & Kontrol Pementasan Kipas
Transformator ONAF menambah sirkulasi oli alami dengan kipas pendingin aksial yang dipasang pada radiator, menyampaikan 30-50% peningkatan kapasitas dibandingkan peringkat ONAN. Efektif kontrol suhu memerlukan pengoperasian kipas bertahap: tahap pertama aktif ketika minyak atas mencapai 55-60°C, tahap kedua pada suhu 65-70°C, dan tahap ketiga (jika dilengkapi) pada suhu 75-80°C. Pendekatan bertahap ini mencegah penurunan suhu mendadak yang membebani segel dan gasket tangki.
Parameter pemantauan kritis mencakup individu arus motor kipas (mendeteksi kegagalan bantalan atau kerusakan bilah), tingkat getaran (indikator pemeliharaan prediktif), dan jam waktu berjalan (penjadwalan pemeliharaan). Sensor suhu harus melacak keduanya suhu minyak dan suhu belitan—Biasanya melalui perhitungan tidak langsung menggunakan arus beban dan model termal, meskipun langsung pengukuran hotspot berliku menggunakan Sensor serat optik fluorescent memberikan akurasi yang unggul.
| Rentang Kapasitas | Kuantitas Penggemar | Titik Suhu | Sensor Getaran | Strategi Pengendalian |
|---|---|---|---|---|
| 10-31.5 MVA | 4-6 penggemar | Minyak atas ×2, Berliku ×2 | Fakultatif | 2-kontrol panggung |
| 31.5-63 MVA | 6-10 penggemar | Minyak atas ×3, Berliku ×4 | Direkomendasikan | 3-kontrol panggung |
| 63-100 MVA | 10-16 penggemar | Minyak atas ×4, Berliku ×6 | Standar | VFD kecepatan variabel |
2.3 Minyak Paksa Udara Paksa (Yang paling/paling aneh) Pendinginan: Suhu Minyak & Pemantauan Diferensial Aliran
Transformator daya besar (50-500 MVA) mempekerjakan sirkulasi oli paksa melalui pompa khusus, mendorong minyak melalui penukar panas eksternal yang didinginkan oleh kipas. sistem OFAF menggunakan aliran tidak terarah, ketika Konfigurasi ODAF menggabungkan saluran internal untuk mengarahkan oli yang didinginkan secara tepat melalui saluran belitan—penting untuk mengelola gradien termal dalam satuan yang melebihinya 100 MVA.
Pemantauan suhu diperluas hingga mencakup diferensial saluran masuk/keluar yang lebih dingin pengukuran, yang menunjukkan efektivitas penukar panas. Sistem OFAF yang sehat mempertahankan penurunan suhu 8-15°C di seluruh pendingin saat beban penuh; nilai di bawah 5°C menunjukkan pembatasan aliran oli atau permukaan penukar panas kotor. Pemantauan laju aliran minyak melalui pengukur aliran elektromagnetik atau ultrasonik memastikan sirkulasi yang tepat—persyaratan umum berkisar dari 40-80 liter/menit per MVA tergantung pada desain pendingin.
Kinerja Pompa & Pemantauan Tekanan
Pemantauan pompa minyak melacak arus motor, tekanan pelepasan (khas 0.8-2.5 batang), dan tanda getar. Perbedaan tekanan di seluruh saluran pendingin berliku menunjukkan masalah distribusi aliran—penurunan tekanan yang tidak merata melebihi batas 15% antar fase menunjukkan potensi penyumbatan yang memerlukan penyelidikan. Sistem canggih menggabungkan pompa redundan dengan failover otomatis, menjadikan pemantauan status pompa penting untuk keandalan.
2.4 Pemantauan Suhu Hotspot Berliku Transformator Tipe Kering & Kontrol Pendinginan Udara Paksa
Transformator tipe kering menghilangkan risiko kebakaran minyak namun menghadapi tantangan manajemen termal yang lebih menantang karena sifat perpindahan panas udara yang lebih rendah. Isolasi kelas F (155peringkat °C) dan Kelas H (180°C) bahan memungkinkan suhu operasi yang lebih tinggi, namun memerlukan pemantauan yang tepat untuk mencegah panas berlebih pada belitan yang dienkapsulasi epoksi.
Sensor RTD Pt100 tertanam dipasang selama pembuatan menyediakan langsung pengukuran suhu belitan-khas 3-6 sensor per fase diposisikan di lokasi hotspot yang dihitung. Sensor-sensor ini terhubung ke pengontrol suhu yang mengaktifkan kipas pendingin ketika suhu belitan melebihi 80-90°C, dengan kecepatan progresif meningkat seiring kenaikan suhu. Modern penggerak frekuensi variabel (PKS) kontrol kipas mempertahankan aliran udara terus menerus disesuaikan dengan beban termal, mengurangi kebisingan dan konsumsi energi dibandingkan dengan bersepeda on/off.
| Tipe Pendingin | Parameter Pemantauan Inti | Parameter Tambahan | Tujuan Pengendalian |
|---|---|---|---|
| ONAN | Suhu minyak tertinggi, Suhu sekitar | Memuat arus | Bangkit <55°C |
| Tidak sadarkan diri | Suhu minyak, Status penggemar, Suhu berliku | Arus kipas, Getaran | Pengoptimalan mulai/berhenti bertahap |
| Yang paling/paling aneh | Suhu minyak, Status pompa, Laju aliran, Perbedaan tekanan | Efisiensi yang lebih dingin | Modulasi aliran berbasis permintaan |
| HIDUP/MATI (Tipe kering) | Suhu berliku, Suhu sekitar | Kecepatan kipas | Kontrol suhu PID |
3. Keterbatasan Kontrol Suhu Tradisional dalam Manajemen Termal

3.1 Kontrol Setpoint Suhu Tetap Tidak Dapat Beradaptasi dengan Beban Termal Dinamis
Konvensional kontrol suhu bergantung pada logika termostat sederhana: kipas atau pompa menyala ketika sensor mendeteksi suhu melebihi ambang batas tetap (misalnya, 70°C) dan berhenti ketika suhu turun di bawah setpoint yang lebih rendah (misalnya, 60°C). Pendekatan biner ini menciptakan beberapa masalah operasional yang membahayakan efisiensi dan umur panjang peralatan.
Pertama, sering bersepeda menyebabkan peralatan pendingin terkena tekanan mekanis—motor kipas dan pompa oli mengalami keausan maksimum saat penyalaan ketika arus masuk mencapai 5-7 kali tingkat operasi normal. Catatan pemeliharaan lapangan menunjukkan bantalan kipas dalam sistem termostatik rusak 40-60% lebih sering daripada operasi kontinyu atau kecepatan variabel. Kedua, osilasi suhu menciptakan tekanan siklus termal pada isolasi transformator dan struktur tangki; perubahan suhu harian sebesar 15-20°C mempercepat penuaan kertas dan dapat menyebabkan pernapasan tangki yang menarik kelembapan.
3.2 Kontrol Manual Menyebabkan Keterlambatan Respon Suhu & Risiko Panas Berlebih
Beberapa instalasi, khususnya gardu induk yang lebih tua, masih bergantung pada operator yang mengganti peralatan pendingin secara manual berdasarkan pembacaan suhu berkala. Hal ini menyebabkan penundaan respons yang berbahaya—pada saat operator membaca suhu yang meningkat, perjalanan ke lokasi transformator, dan mengaktifkan pendinginan, 15-60 menit mungkin telah berlalu. Selama beban puncak musim panas, suhu hotspot berliku dapat naik 1,5-2,5°C per menit bila pendinginan tidak mencukupi, artinya penundaan 30 menit berisiko menyebabkan suhu naik 45-75°C.
Kesalahan manusia menambah risiko: operator mungkin lupa mengaktifkan pendinginan selama pergantian shift, atau salah menilai kondisi termal. Sebuah insiden yang terdokumentasi melibatkan a 115 persegi panjang, 50 Transformator MVA dimana staf operasi akhir pekan gagal menghidupkan kipas pendingin secara manual selama lonjakan beban yang tidak terduga. Minyak bagian atas mencapai 98°C sebelum perlindungan tersandung otomatis diaktifkan—analisis gas terlarut pasca-insiden menunjukkan adanya gas kesalahan yang baru jadi yang menunjukkan penurunan isolasi yang signifikan akibat peristiwa termal yang singkat.
3.3 Kontrol Berbasis Timer Mengabaikan Beban Panas Aktual yang Menyebabkan Pemborosan Energi
Penjadwalan berdasarkan waktu—menjalankan pendinginan terus menerus selama jam yang telah ditentukan (misalnya, 10:00-22:00)—mewakili pendekatan yang sedikit lebih baik daripada kontrol manual murni namun masih membuang banyak energi. Metode ini mengasumsikan beban termal konstan selama periode terjadwal, mengabaikan pembebanan trafo aktual yang bervariasi secara signifikan dari jam ke jam.
Audit energi transformator yang dikendalikan pengatur waktu terungkap 25-40% operasi pendinginan berlebih. Skenario yang khas: pendinginan berjalan terus menerus dari 8 SAYA sampai 8 PM berdasarkan permintaan puncak historis, namun sebenarnya beban berat hanya terjadi 11 SAYA sampai 2 PM dan 5 PM ke 8 PM. Selama periode bahu pagi dan sore, trafo beroperasi pada 40-60% beban yang memerlukan pendinginan minimal, namun kipas mengkonsumsi daya terukur penuh. Untuk trafo dengan enam kipas pendingin 750W, operasi yang tidak perlu ini menghabiskan sekitar 2,700 kWh bulanan dengan harga $0,12/kWh—$324/bulan atau $3,888 setiap tahun per transformator.
| Metode Pengendalian | Waktu Respons | Tingkat Energi | Keandalan | Perekaman Data |
|---|---|---|---|---|
| Kontrol Manual | 15-60 menit | Dasar +40% | Sedang | Tidak ada |
| Kontrol Pengatur Waktu | Jadwal tetap | Dasar +25% | Sedang | Log dasar |
| Termostat | 5-15 menit | Dasar +15% | Sedang | Tidak ada |
| Pemantauan Cerdas | <1 menit | Dasar (dioptimalkan) | Tinggi | Tren lengkap |
4. Teknologi Pemantauan Suhu Transformator Modern & Solusi Sensor Hotspot
4.1 Sensor Suhu Serat Optik Fluoresen untuk Pengukuran Langsung Hotspot Belitan Transformator Terendam Minyak

Sensor suhu serat optik fluoresen mewakili standar emas untuk pengukuran hotspot berliku di Transformer yang diimers minyak. Berbeda dengan sensor listrik, perangkat optik ini sepenuhnya kebal terhadap interferensi elektromagnetik dan aman untuk dipasang di lingkungan bertegangan tinggi hingga 500 kV dan seterusnya.
Teknologi ini beroperasi dengan prinsip sederhana namun elegan: kristal galium arsenida di ujung probe berfluoresensi ketika tereksitasi oleh sinar LED ultraviolet yang ditransmisikan melalui serat. Waktu peluruhan fluoresensi bervariasi sesuai suhu—lebih pendek pada suhu yang lebih tinggi karena peningkatan getaran molekul. Pemrosesan sinyal elektronik mengukur waktu peluruhan ini dengan akurasi 0,1-0,5°C pada rentang -40°C hingga +200°C, jauh melebihi kebutuhan operasional trafo.
Keuntungan Transformator Daya
Instalasi biasanya tertanam 2-6 probe neon langsung di rakitan belitan selama pembuatan, diposisikan di lokasi suhu maksimum yang dihitung berdasarkan pemodelan elektromagnetik dan termal. Untuk transformator daya besar (>100 MVA), pemantauan komprehensif dapat diterapkan 8-12 probe didistribusikan ke belitan tegangan tinggi dan tegangan rendah ditambah kompartemen tap changer. Kabel serat optik kaca tahan terhadap perendaman terus menerus dalam minyak trafo panas tanpa batas waktu, dengan masa hidup lapangan yang terbukti melebihi 25 Tahun.
Data penyebaran dunia nyata dari operator transmisi Eropa yang mencakup 340 transformator dilengkapi dengan Sensor serat optik fluorescent didemonstrasikan 92% tingkat deteksi untuk mengembangkan anomali termal sebelum mencapai tahap kritis—dibandingkan dengan 34% tingkat deteksi menggunakan indikator suhu belitan tidak langsung tradisional. Kemampuan peringatan dini ini diperkirakan mencegah $18 juta potensi biaya kegagalan selama periode pemantauan lima tahun.
4.2 Sensor RTD Pt100 dalam Pemantauan Suhu Transformator Tipe Kering Aplikasi

Bagi transformator tipe kering, Detektor suhu resistansi Pt100 (RTD) memberikan keseimbangan akurasi yang optimal, biaya, dan stabilitas jangka panjang. Sensor ini menggunakan elemen platinum yang hambatan listriknya diperkirakan meningkat seiring suhu—100 ohm pada 0°C yang meningkat menjadi sekitar 138.5 ohm pada 100°C mengikuti kurva standar yang ditentukan dalam IEC 60751.
Sensor Pt100 tertanam selama fabrikasi belitan transformator tipe kering mencapai akurasi ±0,3°C kelas A atau ±0,15°C kinerja kelas AA. Desain probe yang ringkas (biasanya berdiameter 3-6mm, 20-50panjang mm) memungkinkan pemasangan di ruang sempit di antara lapisan belitan tanpa mengurangi jarak isolasi. Koneksi melalui konfigurasi 3-kawat atau 4-kawat mengkompensasi hambatan kabel timah, memastikan keakuratan pengukuran terlepas dari panjang kabel ke panel kontrol.
Integrasi dengan Sistem Kontrol Kipas
Modern pengontrol suhu transformator tipe kering menerima 6-12 Masukan Pt100, memproses sinyal-sinyal ini melalui algoritma berbasis mikroprosesor yang menghitung suhu belitan rata-rata, mengidentifikasi hotspot maksimum, dan kontrol pengoperasian kipas pendingin demikian. Pengontrol tingkat lanjut menggabungkan PID (proporsional-integral-turunan) logika untuk modulasi kecepatan kipas yang mulus melalui penggerak frekuensi variabel, menjaga kondisi termal tetap stabil sekaligus meminimalkan kebisingan akustik—penting untuk instalasi dalam ruangan di gedung komersial atau pusat data.
4.3 Suhu Minyak, Aliran Minyak & Pemantauan Gabungan Diferensial Tekanan untuk Optimasi Manajemen Termal
Manajemen termal yang komprehensif di sistem sirkulasi oli paksa memerlukan pemantauan rantai pendinginan lengkap, bukan hanya suhu. Pengukur aliran elektromagnetik dipasang di saluran pembuangan pompa oli mengukur laju aliran dengan akurasi ±0,5%—penting untuk memverifikasi sirkulasi yang tepat. Sebuah 150 Trafo MVA OFAF biasanya membutuhkan 6,000-9,000 liter/menit total aliran oli; pengurangan di bawah ini 80% aliran desain menunjukkan masalah yang berkembang seperti penyumbatan saringan, keausan pompa, atau pembatasan jalur aliran internal.
Pemancar tekanan diferensial mengukur penurunan tekanan di seluruh komponen penting: filter oli bersih terlihat 0.1-0.3 penurunan batang, naik ke 0.5-0.8 bar kapan 70-80% sarat dengan partikel (menunjukkan pemeliharaan yang diperlukan). Perbedaan tekanan di seluruh saluran pendingin berliku—diukur antara pelepasan pompa oli dan pengembalian tangki—mengungkapkan kesehatan distribusi aliran. Sistem ODAF yang dirancang dengan baik dapat dipelihara 0.8-1.5 diferensial batang; nilai di bawah ini 0.5 bilah menyarankan masalah aliran bypass, sambil membaca di atas 2.0 bar menunjukkan penyumbatan parsial yang memerlukan penyelidikan.
4.4 Algoritma Kontrol Suhu Cerdas & Model Termal Prediktif Beban
Tercanggih sistem pemantauan pendinginan menggunakan algoritma kontrol canggih yang melampaui peralihan ambang batas suhu sederhana. Pengaturan suhu PID menghitung output peralatan pendingin berdasarkan tiga faktor: kesalahan suhu saat ini (istilah proporsional), akumulasi kesalahan masa lalu (istilah integral), dan laju perubahan suhu (istilah turunan). Ini menciptakan kelancaran, kontrol stabil yang menghilangkan osilasi suhu sekaligus meminimalkan siklus mekanis.
Pendinginan Berbasis Beban Prediktif
Sistem canggih menggabungkan model termal prediksi beban yang mengantisipasi kebutuhan pendinginan berdasarkan arus beban transformator, tren suhu lingkungan, dan konstanta waktu termal historis. Ketika arus beban mulai meningkat dengan cepat selama penumpukan puncak pagi hari, model ini memprediksi lintasan suhu di masa depan dan mengaktifkan peralatan pendingin terlebih dahulu—mencegah lonjakan suhu yang akan terjadi dengan kontrol reaktif murni. Demikian pula, selama beban berkurang, sistem secara bertahap mengurangi pendinginan daripada berhenti secara tiba-tiba, menghindari guncangan termal pada struktur tangki dan bushing.
| Jenis Teknologi | Ketepatan | Kompleksitas Instalasi | Tingkat Biaya | Jangka hidup | Aplikasi Terbaik |
|---|---|---|---|---|---|
| Serat Optik Fluoresen | ±0,5°C | Sedang | Tinggi | 25+ Tahun | Pengukuran langsung hotspot belitan HV |
| Pt100RTD | ±0,3°C | Rendah | Rendah | 10-15 Tahun | Suhu minyak / Gulungan tipe kering |
| Pengukur Aliran Elektromagnetik | ±0,5% | Tinggi | Tinggi | 15-20 Tahun | Sistem sirkulasi oli paksa |
| Sensor Getaran | ±5% | Sedang | Sedang | 10 Tahun | Peralatan berputar (kipas/pompa) |

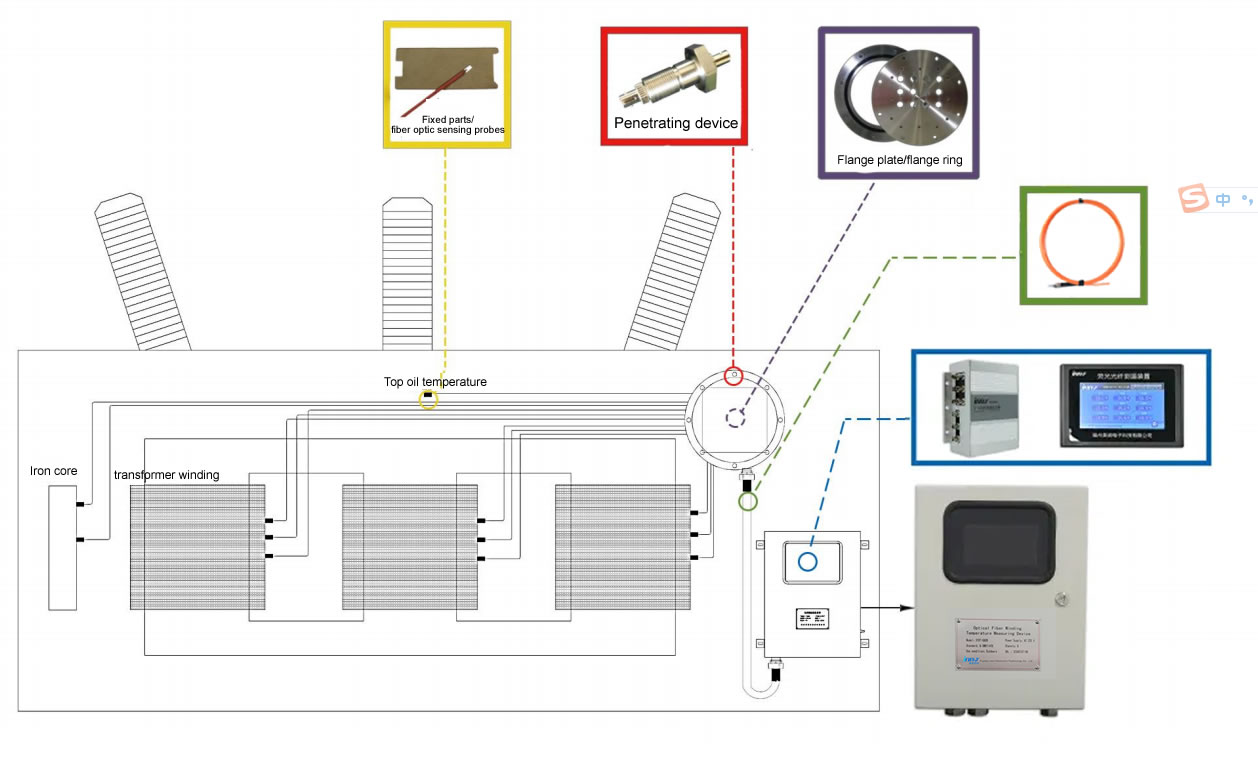

5. Pemantauan Suhu Serat Optik Fluoresen Transformator Terendam Minyak Konfigurasi
5.1 Transformator Distribusi (≤10 MVA) Temperatur Minyak Dasar & Pemantauan Hotspot
Trafo distribusi kecil yang melayani beban komersial dan industri ringan biasanya menggunakan cara yang disederhanakan pemantauan suhu berfokus pada perlindungan yang hemat biaya. Konfigurasi dasar mencakup dua Sensor RTD Pt100 untuk suhu minyak atas pengukuran (redundansi untuk aplikasi kritis), satu sensor suhu sekitar, dan menghitung suhu belitan berdasarkan arus beban. Pendekatan ini cocok untuk trafo ONAN yang tidak memerlukan pemantauan peralatan pendingin.
Untuk unit distribusi ONAF (2.5-10 MVA), menambahkan 1-2 probe serat optik fluoresen untuk langsung pengukuran hotspot berliku memberikan nilai besar dengan sedikit kenaikan biaya. Pemasangan selama pembuatan menyematkan probe di bagian atas belitan tegangan tinggi—lokasi kegagalan yang paling mungkin secara statistik. Sederhana pengontrol suhu mengaktifkan 2-4 kipas pendingin dalam satu atau dua tahap, dengan alarm yang dikirimkan ke SCADA lokal melalui Modbus RTU atau kontak kabel.
5.2 Transformator Daya Sedang (10-100 MVA) Penerapan Sensor Suhu Fluoresen Multi Titik
Trafo tegangan menengah yang melayani pabrik industri dan gardu utilitas membenarkan hal yang komprehensif pemantauan termal mengingat peran penting mereka dan $800,000-2,500,000 biaya penggantian. Konfigurasi standar disebarkan 4-6 Sensor serat optik fluorescent: dua di hotspot berliku tegangan tinggi, dua pada belitan tegangan rendah, satu di kompartemen penukar keran, dan satu lagi mengukur minyak bagian atas secara langsung. Pengukuran terdistribusi ini mengungkapkan pola termal yang tidak mungkin dideteksi dengan pemantauan satu titik.
Kontrol grup penggemar mengimplementasikan 2-3 operasi panggung: kelompok pertama (33% penggemar) aktif pada oli atas 60°C atau belitan 85°C, kelompok kedua pada suhu 70°C/95°C, kelompok ketiga pada suhu 75°C/100°C. Individu pemantauan arus motor kipas mendeteksi kegagalan dalam hitungan detik—saat arus salah satu kipas turun di bawah 60% normal sementara yang lain berjalan, pengontrol mengaktifkan kipas cadangan dan menghasilkan peringatan pemeliharaan. Redundansi ini mencegah kegagalan kaskade di mana kehilangan satu kipas akan membebani kipas lainnya.
| Elemen Pemantauan | Jenis Sensor | Kuantitas | Ambang Batas Alarm | Aksi Interlock |
|---|---|---|---|---|
| Suhu Minyak Atas | Pt100RTD | 2 sensor | 85°C alarm / 95°C perjalanan | Semua kipas aktif |
| Hotspot Berliku | Serat Optik Fluoresen | 2-4 probe | 98°C alarm / 110°C perjalanan | Batas beban / Berhenti darurat |
| Kipas Pendingin | Saat ini + Getaran | Per unit kipas | Saat ini ±15% / Getaran 5mm/s | Kipas siaga mulai |
| Tingkat Minyak | Pengukur Apung Magnetik | 1 satuan | ±10% dari biasanya | Pemberitahuan alarm |
5.3 Transformer Besar (>100 MVA) Hotspot Berliku Komprehensif & Pemantauan Suhu Sirkulasi Minyak

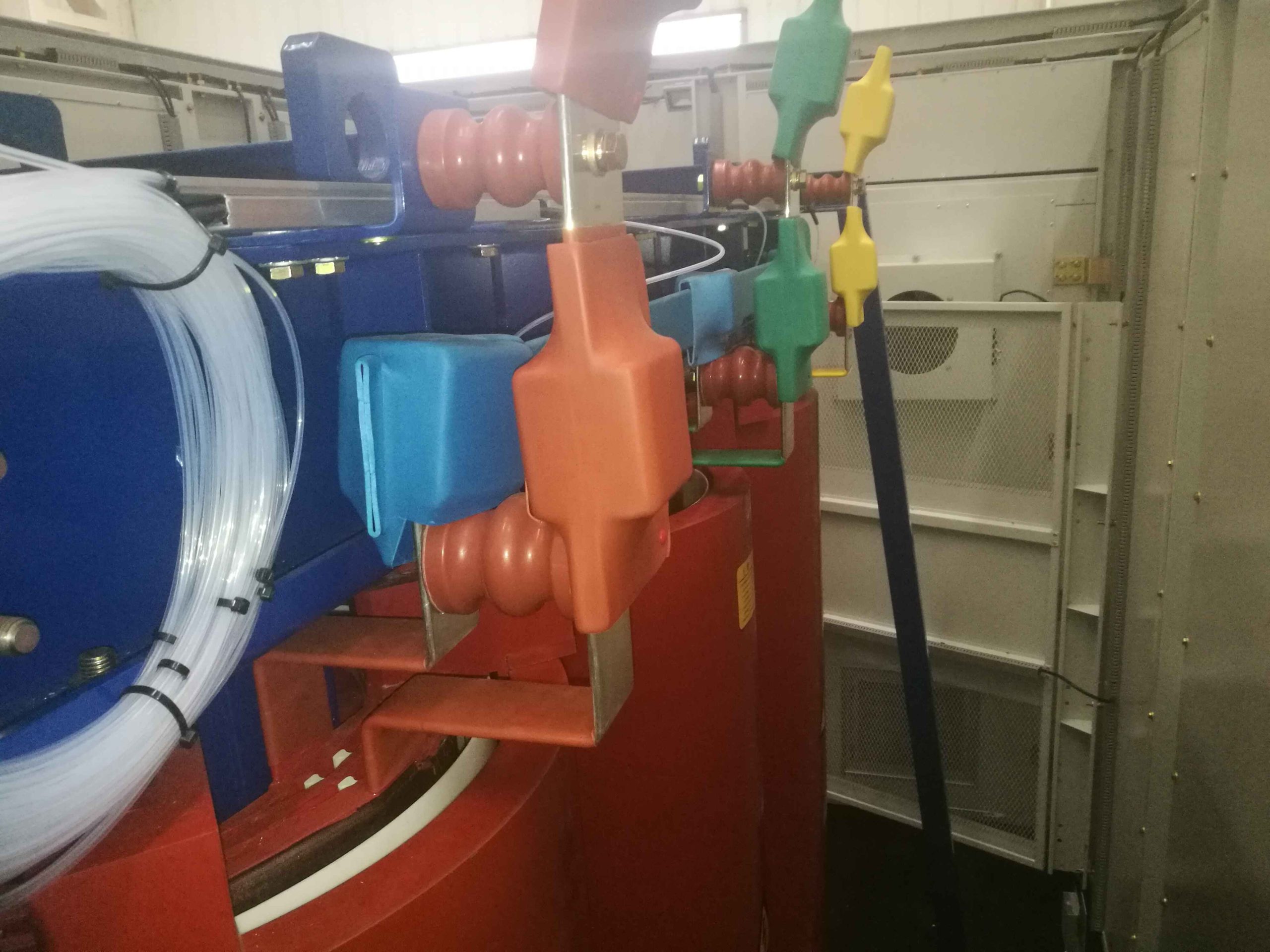

Pengukuran suhu serat optik transformator
Transformator daya besar yang melayani aplikasi transmisi penting memerlukan banyak kebutuhan pemantauan termal mencakup setiap mode kegagalan potensial. Sensor serat optik neon penyebaran meluas ke 8-12 probe: beberapa titik per bagian belitan, diferensiasi fase, dan pemantauan tap changer khusus. Dikombinasikan dengan aliran minyak dan pengukuran tekanan, ini menciptakan visibilitas termal yang lengkap.
Sistem pendingin OFAF/ODAF tambahkan pemantauan pompa oli (arus motorik, tekanan pelepasan, Getaran), perbedaan suhu masuk/keluar yang lebih dingin, dan verifikasi laju aliran minyak. Sistem canggih menggunakan instalasi sensor yang berlebihan—pemeriksaan suhu ganda di lokasi kritis, pengukur aliran ganda—memastikan kontinuitas pemantauan bahkan selama kegagalan sensor. Akuisisi data terjadi pada 1-10 interval kedua, memungkinkan pemodelan termal real-time dan algoritma prediktif yang mengantisipasi tren suhu 15-30 menit ke depan.
Integrasi dengan Sistem Manajemen Aset
Platform pemantauan tingkat perusahaan mengumpulkan data dari semua sensor, menerapkan model termal yang menghitung tingkat penuaan isolasi sesaat berdasarkan aktual suhu titik panas. Hal ini memungkinkan pelacakan hilangnya nyawa: operator melihat penuaan kumulatif yang dinyatakan dalam “hari yang setara pada kondisi referensi”—masukan penting untuk perencanaan penggantian aset jangka panjang. Salah satu operator transmisi Eropa yang mengelola 280 transformator besar melaporkan perpanjangan umur rata-rata 8 tahun yang disebabkan oleh manajemen termal yang dioptimalkan yang dimungkinkan oleh pemantauan komprehensif.
6. Pemantauan Suhu Pt100 Transformator Tipe Kering & Sistem Kontrol Pendingin Kipas

6.1 Transformator Kering Berpendingin Alami: Tata Letak Sensor Pt100 Tertanam di Gulungan

Trafo tipe kering kelas F (155Peringkat insulasi °C) beroperasi secara konveksi alami (SEBUAH) mode memerlukan strategi Penempatan Pt100 RTD untuk menangkap perilaku termal secara akurat. Penyematan proses manufaktur 3-6 sensor: satu di setiap bagian terpanas belitan fasa (khas 60-75% tinggi lilitan dari bawah), ditambah satu pemantauan suhu inti. Sensor mengarahkan rute melalui saluran bersegel epoksi ke blok terminal eksternal, mempertahankan IP54 atau perlindungan masuknya yang lebih tinggi.
Untuk desain berventilasi terbuka, tambahan sensor suhu mengukur suhu udara masuk (lingkungan) dan suhu udara keluar. Perbedaan suhu antara saluran keluar dan saluran masuk menunjukkan beban termal—biasanya 25-40°C pada beban tetapan penuh dalam konveksi alami. Perbedaan suhu yang melebihi 45°C menunjukkan terbatasnya aliran udara dari ventilasi yang tersumbat atau jarak ventilasi yang tidak memadai yang memerlukan perhatian segera.
6.2 Transformator Kering Berpendingin Udara Paksa: Kipas dengan Pengontrol Suhu & Strategi Modulasi Kecepatan PKS
Transformator dengan rating AF meraih 40-60% kapasitas yang lebih tinggi melalui kipas pendingin tambahan, menjadikan kontrol kipas penting untuk manajemen termal dan pengurangan kebisingan. Sistem dasar menggunakan kontrol 2 tahap: kipas mulai dengan kecepatan rendah (50-60%) ketika maksimum suhu belitan melebihi 80°C, meningkat hingga kecepatan penuh pada 100°C. Pendekatan ini mengurangi emisi akustik selama periode beban ringan—penting untuk instalasi dalam ruangan di mana keluhan kebisingan sering terjadi.
Canggih Kontrol kipas VFD mengimplementasikan modulasi kecepatan berkelanjutan dari 30% ke 100% berdasarkan pengaturan suhu PID. Pengontrol mempertahankan target suhu belitan (biasanya 95-105°C pada beban penuh) dengan mengatur kecepatan kipas setiap 10-30 Detik. Ini mencapai tiga manfaat: 15-25% penghematan energi versus operasi kecepatan tetap, 6-10 dB(Sebuah) pengurangan kebisingan selama beban parsial, dan penghapusan siklus suhu yang mempercepat penuaan isolasi.
6.3 Pemantauan Diferensial Suhu Udara Masuk/Keluar & Kompensasi Suhu Sekitar
Pemantauan gradien termal antara udara masuk dan keluar memberikan peringatan dini terhadap masalah ventilasi. Sistem AF yang berfungsi dengan baik mempertahankan kenaikan suhu 30-45°C pada beban tetapan; peningkatan bertahap selama beberapa minggu/bulan menunjukkan akumulasi debu pada permukaan yang berkelok-kelok atau saluran udara yang tersumbat. Tren diferensial suhu triwulanan mengidentifikasi degradasi sebelum batas termal terlampaui.
Kompensasi suhu sekitar menyesuaikan ambang batas alarm berdasarkan suhu udara masuk—penting untuk transformator di ruang yang tidak dikontrol iklim. Ketika suhu lingkungan mencapai 35-40°C selama musim panas, pengontrol meningkatkan setpoint alarm sebesar 5-8°C untuk mencegah alarm gangguan sambil tetap melindungi dari kesalahan asli. Modern pengontrol suhu menggabungkan data stasiun cuaca melalui Modbus TCP, menggunakan prakiraan suhu sekitar yang diprediksi untuk melakukan penyesuaian awal pendinginan guna mengantisipasi perubahan suhu.
| Rentang Kapasitas | Titik Suhu | Kontrol Kipas | Pemantauan Khusus | Aplikasi Tipikal |
|---|---|---|---|---|
| <1000 kVA | 3 Sensor Pt100 | Kontrol Hidup/Mati | Tidak ada | Membangun distribusi listrik |
| 1000-2500 kVA | 6 Sensor Pt100 | 2-kecepatan panggung | Sensor kelembaban | Beban industri |
| >2500 kVA | 9-12 Sensor Pt100 | Kecepatan variabel VFD | Debit sebagian (PD) | Pusat data / Fasilitas penting |
7. Instalasi Sistem Pemantauan Suhu, Komisioning & Integrasi Manajemen Termal SCADA
7.1 Serat Optik Fluoresen & Pemosisian Pemasangan Sensor Pt100 untuk Akurasi Pengukuran Hotspot

Tepat pengukuran suhu titik panas bergantung sepenuhnya pada posisi sensor yang tepat berdasarkan analisis elektromagnetik dan termal. Bagi Transformer yang diimers minyak, probe serat optik fluoresen pemasangan terjadi selama perakitan belitan: serat kaca berdiameter 1-2 mm yang rapuh melewati saluran pendingin radial, diakhiri dengan ujung penginderaan diposisikan pada lokasi suhu maksimum yang dihitung—biasanya 65-75% tinggi belitan dari bawah pada belitan tegangan tinggi, diimbangi secara radial menuju inti.
Kabel serat optik keluar dari tangki melalui bushing khusus yang menjaga integritas segel oli sekaligus menghilangkan ketegangan. Pemasangan memerlukan perhatian yang cermat terhadap radius tikungan minimum (biasanya 25-35mm) untuk mencegah kerusakan serat. Perutean eksternal menggunakan saluran baja tahan karat dengan kotak sambungan IP67, melindungi serat rapuh dari kerusakan mekanis selama pengangkutan dan pemasangan transformator.
Pemasangan Pt100 pada Trafo Tipe Kering
Sensor RTD Pt100 tertanam dalam belitan tipe kering selama impregnasi tekanan vakum (VPI) atau proses pengecoran epoksi, menjadi perlengkapan permanen. The sensor body (3x15mm typical) nests between winding turns with thermal compound ensuring intimate contact. Lead wires route through internal channels cast into the epoxy, emerging at designated terminal locations. Critical installation considerations include vibration isolation to prevent lead wire fatigue, and thermal expansion accommodation—epoxy resin and copper conductors have different thermal expansion coefficients that can stress sensor mounting over thousands of thermal cycles.
7.2 Factory Pre-Installation of Temperature Monitoring Systems in New Transformers
Modern transformer procurement increasingly specifies factory-installed sistem pemantauan pendinginan rather than field retrofits. Manufacturers conduct comprehensive thermal modeling using finite element analysis (FEA) to identify precise hotspot locations, then install sensor neon atau Pt100 RTD selama perakitan. Pendekatan ini mencapai akurasi posisi sensor superior yang tidak mungkin dilakukan dengan pemasangan di lapangan.
Pengujian penerimaan pabrik (GEMUK) termasuk validasi termal: transformator beroperasi di bawah beban simulasi menggunakan pemanasan hubung singkat, memverifikasi bahwa pembacaan sensor berkorelasi dengan model termal teoritis dalam ±3-5%. Paket dokumentasi mencakup sertifikat kalibrasi sensor, peta gradien termal yang menunjukkan suhu yang diukur versus suhu yang diprediksi, dan diagram pengkabelan terperinci yang penting untuk pemeliharaan di masa mendatang.
7.3 Pemasangan Sensor Suhu Retrofit & Metode Peningkatan Pengontrol untuk Pengoperasian Transformer
Meningkatkan trafo yang sedang beroperasi menghadirkan tantangan unik yang memerlukan perencanaan yang cermat. Retrofit trafo terendam oli memerlukan pengurasan minyak secara menyeluruh, selimut nitrogen, dan pembukaan tangki—biasanya memerlukan 3-5 pemadaman hari. Luar sensor suhu (minyak atas, minyak bagian bawah, lingkungan) menginstal relatif mudah melalui port pengukur yang ada, tetapi menambahkan internal sensor hotspot berliku memerlukan pembongkaran yang signifikan.
Pendekatan alternatif menggunakan clip-on Sensor Serat Optik dipasang ke terminal busing yang dapat diakses atau kabel belitan atas, memberikan estimasi hotspot yang masuk akal tanpa prosedur invasif. Meskipun kurang akurat dibandingkan sensor yang tertanam (±5-8°C berbanding ±2°C), instalasi ini selesai dalam satu hari pemadaman dan menyediakan 70-80% dari nilai pemantauan di 30-40% dari biaya.
Integrasi Sistem Pengendalian
Modern pengontrol suhu mengganti sistem termostat tipe dial yang sudah usang, menawarkan tampilan digital, kontrol kipas multi-tahap, dan kemampuan komunikasi. Instalasi biasanya memerlukan 1-2 pemadaman hari: teknisi listrik memasang panel pengontrol baru berdekatan dengan peralatan tambahan yang ada, merutekan kabel sensor ke terminal baru, dan memprogram ulang relai kontrol kipas. Komisioning mencakup validasi sensor terhadap termometer referensi portabel, control logic verification through simulated temperature inputs, and communication testing with SCADA systems.
7.4 SCADA Platform Temperature Data Acquisition & Hotspot Trend Analysis Features
Enterprise Integrasi SCADA transforms local temperature monitoring into comprehensive asset management tools. Substations employ Remote Terminal Units (RTU) or Intelligent Electronic Devices (IED) that poll pengontrol suhu setiap 1-60 seconds via Modbus RTU/TCP, DNP3, atau IEC 61850 protokol. Data transmission to central SCADA servers occurs via fiber optic networks, wireless 4G/5G links, or traditional copper communication channels depending on site infrastructure.
Advanced SCADA platforms provide thermal analytics beyond simple temperature display: hotspot trend analysis graphs temperature versus time with load current overlay, revealing correlations between loading and thermal response. Statistical algorithms detect abnormal patterns—if suhu belitan rises 8°C more than historical norms for the same load and ambient conditions, the system generates predictive maintenance alerts indicating potential cooling system degradation or internal fault development.
7.5 Modbus/IEC 61850 Protokol Komunikasi & Remote Temperature Monitoring
Modbus RTU remains widely deployed for local monitoring applications, connecting pengontrol suhu to substation RTUs via RS-485 multidrop networks. The protocol’s simplicity and reliability suit industrial environments, meskipun 9600-115200 baud rates limit data throughput. Modbus TCP offers higher speed over Ethernet networks, enabling 1-second update rates for dozens of monitoring points simultaneously.
Modern utility installations increasingly adopt IEC 61850, the international standard for substation automation. This object-oriented protocol defines standardized data models for transformer monitoring: Logical Nodes like STMP (pemantauan suhu) and SCBR (circuit breaker control) memastikan interoperabilitas antar produsen’ peralatan. ANGSA IEC 61850 (Peristiwa Gardu Induk Berorientasi Objek Generik) perpesanan memungkinkan komunikasi peer-to-peer yang sangat cepat—penting untuk aktivasi pendinginan darurat berdasarkan alarm suhu, dengan latensi di bawah 4 milidetik.
8. Pemantauan Suhu Transformator Global & Studi Kasus Optimasi Pendinginan

8.1 Proyek Pemantauan Hotspot Serat Optik Fluoresen Transformator OFAF Jaringan Transmisi Eropa
Operator sistem transmisi besar Eropa (TSO) mengelola 340 transformator mulai dari 100-400 MVA dilaksanakan secara komprehensif pemantauan hotspot serat optik neon melintasi kritis 220-400 gardu induk kV. Latar belakang proyek ini berasal dari tiga kegagalan besar 2018-2019 disebabkan oleh malfungsi sistem pendingin yang tidak terdeteksi, menelan biaya €28 juta untuk penggantian darurat dan denda operator sistem.
Implementasi dikerahkan 6-8 probe neon per transformator: Hotspot belitan HV dan LV, Kompartemen OLTC, dan verifikasi minyak teratas. The monitoring platform integrated with existing SCADA via IEC 61850, providing centralized visibility of thermal conditions across the entire transmission network. Advanced analytics identified cooling degradation 4-6 months before failures would occur, triggering predictive maintenance interventions.
Measured Results & ROI
Lebih dari lima tahun beroperasi, the system prevented 18 anticipated failures through early intervention, avoiding €45 million in emergency costs. Energy optimization algorithms reduced cooling fan runtime by 28% (7,200 MWh annual savings worth €1.08 million at €0.15/kWh). Forced outage rate declined 60% dari 2.1 events per 100 transformer-years to 0.84. Total implementation investment of €4.8 million achieved 22-month payback period, with ongoing annual savings exceeding €2.2 million.
8.2 Asia-Pacific Industrial Park Dry-Type Transformer Pt100 Temperature Control Energy-Saving Retrofit
A Singaporean industrial complex housing semiconductor fabrication facilities operated 48 transformator tipe kering (2500 kVA each, Isolasi kelas F) with obsolete fixed-speed cooling fans running continuously during facility operating hours. Annual cooling energy consumption reached 520 MWh, while noise complaints from adjacent office buildings prompted facility management action.
The retrofit equipped each transformer with modern Pt100 temperature monitoring (6 sensor per unit) dan VFD fan controllers implementing PID temperature regulation. Fans modulated from 30-100% speed based on real-time suhu belitan, maintaining optimal thermal conditions while eliminating continuous full-speed operation during light load periods.
Performance Outcomes
Post-implementation monitoring documented 67% reduction in fan energy consumption (annual savings 348 MWh worth SGD $52,200 at SGD $0.15/kWh). Acoustic measurements showed 12 dB(Sebuah) noise reduction during typical operation—resolving office worker complaints. Transformer winding temperature stability improved dramatically: temperature cycling amplitude decreased from 18°C daily swings to 6°C, reducing thermal stress and extending projected lifespan by 10-12 Tahun. The SGD $285,000 investment achieved 5.5-year simple payback based solely on energy savings, with noise and reliability benefits providing additional value.
8.3 North American Data Center Mission-Critical Load N+1 Redundant Temperature Monitoring System
A Tier IV data center in Texas supporting financial services applications required absolute power reliability for 20 MW critical IT load. The electrical distribution system employed dual 13.8 kV/480V, 15 MVA dry-type transformers per electrical room (six rooms total), with N+1 redundancy ensuring continuous operation during maintenance or failures.
Each transformer received comprehensive pemantauan suhu: 12 Sensor Pt100 dalam belitan, dual ambient sensors, inlet/outlet air temperature measurement, plus individual fan motor current and vibration monitoring. Berulang pengontrol suhu (primary and backup) operated in hot-standby configuration, with automatic failover upon primary controller failure. The monitoring system interfaced with building management system (BMS) and electrical power monitoring system (EPMS) via redundant Modbus TCP and BACnet networks.
Reliability Achievement
Over seven years of 24/7 operasi, the monitoring system achieved 99.997% tersedianya (13 minutes total downtime due to planned maintenance). Predictive analytics prevented five potential transformer failures: bearing wear detected via vibration trending triggered fan replacement before seizure, progressive suhu belitan increases identified blocked air filters requiring cleaning, and abnormal temperature distribution revealed partial winding short requiring transformer replacement during scheduled maintenance window. The facility documented zero unplanned electrical outages attributable to transformer thermal issues—critical for maintaining SLA commitments with financial services customers.
9. Pertanyaan yang Sering Diajukan: Pemantauan Suhu & Manajemen Hotspot
Q1: How should I choose between fluorescent fiber optic and Pt100 temperature sensors for my transformer?
Bagi Transformer yang diimers minyak, Sensor serat optik fluorescent are strongly recommended for direct pengukuran hotspot berliku. These sensors offer complete immunity to electromagnetic interference (critical in high-voltage environments), akurasi yang luar biasa (±0,5°C), and proven 25+ year operational life in hot oil immersion. The technology enables precise measurement of winding temperatures up to 200°C without any electrical connection to the sensor—eliminating safety concerns in high-voltage applications.
Bagi transformator tipe kering, Sensor RTD Pt100 mewakili pilihan yang optimal, offering excellent accuracy (±0.3°C Class A), efektivitas biaya, and straightforward integration with standard pengontrol suhu. Pt100 sensors embed easily during winding manufacturing, connect reliably to control systems via 3-wire or 4-wire configurations, and provide the precision necessary for effective fan cooling control. While fluorescent sensors could technically work in dry-type units, the additional cost isn’t justified given Pt100’s proven performance in air-insulated environments.
Q2: What immediate actions should I take if transformer hotspot temperature exceeds limits?
Kapan hotspot temperature alarms mengaktifkan, implement this response protocol: Pertama, verify all cooling equipment operates correctly—confirm fans/pumps run at full capacity, check for tripped breakers or failed motors. Kedua, assess transformer load and consider immediate load reduction if possible; reducing current by 20% can lower hotspot temperature 10-15°C within 15-20 menit. Ketiga, examine ambient conditions—unusually high ambient temperature, ventilasi tersumbat, or direct sun exposure on oil-cooled radiators significantly impacts thermal performance.
Jika suhu belitan exceeds 110°C (terendam minyak) or 130°C (dry-type Class F), initiate emergency procedures: notify system operators for load transfer planning, activate backup transformers if available, and prepare for controlled shutdown if temperature continues rising despite cooling interventions. Document the event timing and conditions for post-incident analysis—sudden thermal events may indicate developing internal faults requiring detailed investigation including dissolved gas analysis for oil-filled units.
Q3: Can oil temperature monitoring adequately substitute for direct winding hotspot measurement?
Ketika top oil temperature monitoring provides valuable information, it cannot fully replace direct pengukuran hotspot berliku, particularly for large or critical transformers. The relationship between top oil and hotspot temperature depends on numerous variables: load current magnitude and rate of change, suhu sekitar, efektivitas sistem pendingin, and internal thermal gradients. Indikator suhu belitan tradisional (WTI) estimate hotspot using top oil temperature plus a calculated rise based on load current—but these calculations assume ideal conditions and cannot detect localized hot spots from winding damage or cooling flow obstructions.
For distribution transformers under 10 MVA with stable loading patterns, properly calibrated WTI systems provide acceptable protection. Namun, for power transformers above 50 MVA, units experiencing dynamic loading (integrasi energi terbarukan), or any transformer designated as critical infrastructure, langsung pengukuran suhu titik panas melalui Sensor serat optik fluorescent is strongly recommended. Field data shows that indirect hotspot calculations can err by ±8-15°C under transient conditions, while direct measurement maintains ±2°C accuracy regardless of operating conditions.
Q4: How can dry-type transformer cooling fans operate more efficiently to reduce energy consumption?
Optimal fan energy efficiency in dry-type transformers requires transitioning from fixed-speed on/off control to variable-speed modulation. Menginstal PKS (Variable Frequency Drive) fan controllers paired with comprehensive Pt100 temperature monitoring enables continuous fan speed adjustment based on actual thermal load. Since fan power consumption varies with the cube of speed, reducing fan speed from 100% ke 60% cuts energy use by 78%—dramatic savings during light load periods.
Implement PID (proporsional-integral-turunan) control algorithms that maintain target suhu belitan (typically 95-105°C at full load) by modulating fan speed every 10-30 Detik. This approach achieves three benefits: 20-35% reduction in annual cooling energy consumption, 8-12 dB(Sebuah) noise reduction during partial loads (critical for indoor installations), and extended fan bearing life due to reduced operating hours at maximum speed. For multi-transformer installations, coordinate cooling across units—if three parallel transformers share load equally, operating fewer fans per unit at higher speeds may prove more efficient than running all fans at low speeds.
Q5: What is the recommended calibration frequency for temperature sensors in transformer monitoring applications?
Sensor serat optik neon exhibit exceptional long-term stability due to their non-contact measurement principle—the gallium arsenide crystal’s fluorescence properties remain constant over decades. Manufacturers typically recommend verification testing every 5 years for critical applications, though field experience demonstrates accurate operation for 15-25 tahun tanpa kalibrasi ulang. When verification is performed, the process involves comparing readings against NIST-traceable reference thermometers in controlled temperature baths, not field recalibration.
Sensor RTD Pt100 drift slightly over time due to mechanical stress and thermal cycling—typical drift rates are 0.03-0.05°C per year for quality Class A sensors. For transformer applications, verify accuracy every 3-4 years by comparison with portable calibrated thermometers during planned maintenance outages. Sensors showing drift exceeding ±0.5°C from calibrated reference should be replaced. Maintain calibration records documenting each sensor’s serial number, installation date, and verification history—this data proves valuable for reliability analysis and helps identify problematic sensor batches requiring early replacement.
Q6: What is the typical investment payback period for transformer cooling monitoring systems?
ROI (Pengembalian Investasi) varies significantly based on transformer size, kekritisan, and existing monitoring infrastructure. Untuk transformator daya besar (100-400 MVA), comprehensive monitoring systems costing $50,000-120,000 biasanya dicapai 18-36 month payback through combined energy savings (20-30% reduction in cooling costs), menghindari kegagalan (mencegah $2-5 million emergency replacement costs), dan umur aset yang diperpanjang (8-12 year lifespan extension worth $300,000-600,000 in deferred capital). Critical transformers serving data centers or industrial processes show even faster payback when accounting for avoided downtime costs.
For medium distribution transformers (10-63 MVA), monitoring system investments of $15,000-40,000 show 30-48 periode pengembalian bulan. Smaller units (di bawah 10 MVA) justify monitoring only when serving critical loads or located in harsh environments with high failure risk. Fleet-wide implementations across multiple transformers achieve better economics through volume pricing and centralized monitoring infrastructure—utilities report average 24-month payback when deploying monitoring across 20+ transformer populations.
Leading Manufacturers of Transformer Cooling Monitoring Solutions

🏆 #1: Fuzhou Inovasi Scie Elektronik&Teknologi Co, Ltd.
Why Choose FJinno: Industry-leading expertise in both fluorescent fiber optic sensors for oil-immersed transformers and Pt100-based control systems for dry-type units, comprehensive product portfolio covering all transformer types and voltage classes, proven track record with utilities and industrial customers worldwide, and exceptional technical support with 24/7 emergency response capabilities.
Sensor suhu serat optik, Sistem pemantauan cerdas, Produsen serat optik terdistribusi di Cina
![]() |
![]() |
![]() |
Sensor suhu serat optik INNO ,sistem pemantauan suhu.
