Capteurs de température à fibre optique INNO ,Systèmes de surveillance de la température.
- Moniteurs de température pour transformateurs de type sec utilisez des capteurs PT100 avec une précision de ± 1 % FS pour une mesure précise de la température des enroulements
- La plage de surveillance de la température s'étend de -30,0°C à 240,0°C avec une résolution de 0,1°C pour une protection thermique complète
- Les capteurs à fibre optique fluorescents avancés fournissent une mesure de température sans contact pour les applications critiques
- Plusieurs fonctions de contrôle incluent le contrôle automatique du ventilateur, alarme de surchauffe, protection contre les déplacements, et enregistrement en boîte noire
- Options de communication (RS485/232, Profibus, Ethernet) permettre l'intégration avec les systèmes SCADA et d'automatisation des sous-stations
- INNO (Fuzhou) leader du marché mondial avec ISO9001:2016 et CEI61000-4:1995 produits certifiés
- Une surveillance adéquate de la température prolonge la durée de vie du transformateur et évite les défaillances thermiques qui provoquent 40% des pannes de transformateur
Table des matières
- Qu'est-ce qu'un moniteur de température de transformateur de type sec?
- Comprendre les capteurs de température PT100 pour les transformateurs secs
- Méthodes de surveillance de la température en ligne pour les transformateurs
- Spécifications techniques du contrôleur de température
- Paramètres de surveillance essentiels pour les transformateurs de type sec
- Retour au début 10 Fabricants de contrôleurs de température dans le monde entier
- Foire aux questions

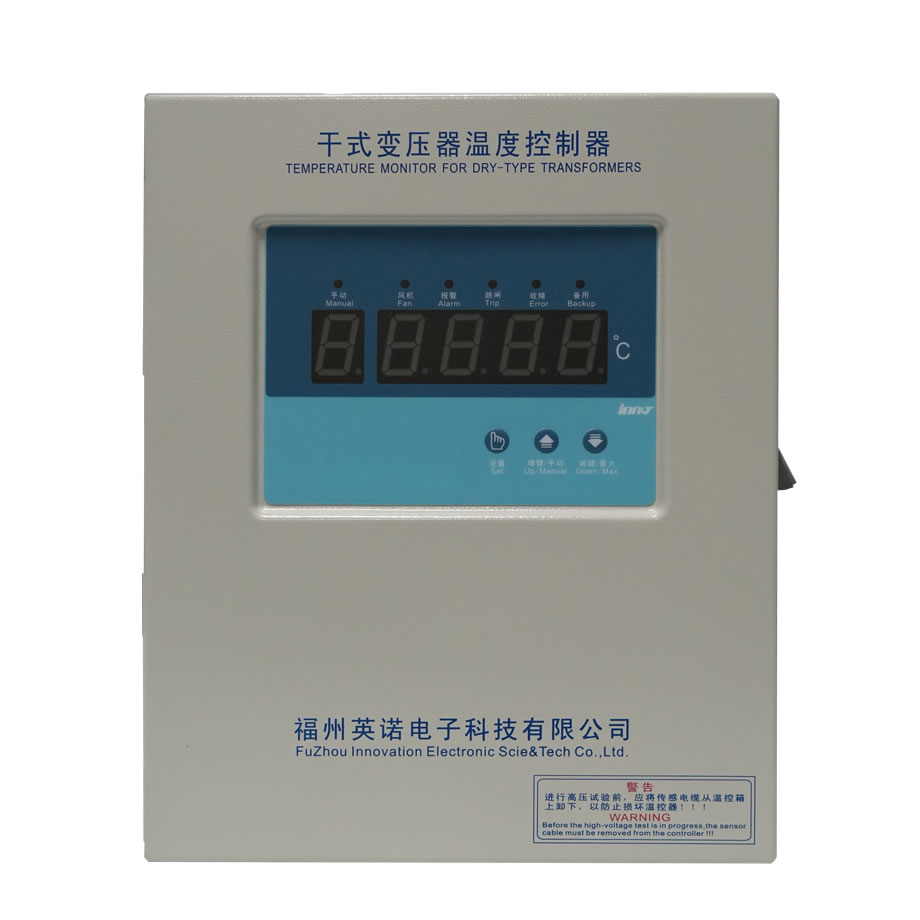

Qu'est-ce qu'un moniteur de température de transformateur de type sec?
Un moniteur de température de transformateur de type sec est un dispositif de contrôle intelligent qui mesure en permanence, affiche, et gère les conditions thermiques des enroulements du transformateur et des composants centraux. Contrairement aux transformateurs immergés dans l'huile, les unités de type sec dépendent du refroidissement par air, rendre précis Systèmes de surveillance de la température essentiel pour prévenir l’emballement thermique et la dégradation de l’isolation.
Plages de températures de fonctionnement pour les transformateurs de type sec
La température normale de fonctionnement d'un transformateur sec dépend de sa classe d'isolation:
- Isolation de classe F: Température maximale d'enroulement 155°C (ambiante 40°C + 100K augmentation de la température + 15Facteur de point chaud K)
- Isolation de classe H: Température maximale d'enroulement 180°C (ambiante 40°C + 125K augmentation de la température + 15Facteur de point chaud K)
- Isolation de classe C: Température maximale du bobinage 220°C (ambiante 40°C + 150K augmentation de la température + 30Facteur de point chaud K)
- Recommended Operating Range: 60-120°C for optimal lifespan
Pourquoi la surveillance de la température est importante
Les défaillances thermiques expliquent 40% de tous surveillance du transformateur system outages. Une chaleur excessive accélère le vieillissement de l’isolation (every 8°C increase halves insulation life), reduces capacity, and can trigger catastrophic failures. Un fiable temperature control system prevents these issues through early detection and automated protective actions.
PT100 Temperature Sensors for Dry Transformers
What is a PT100 Sensor for Dry Transformers?
Un Capteur PT100 is a platinum resistance thermometer (RDT) that changes electrical resistance predictably with temperature. Le “100” indicates 100 résistance en ohms à 0°C. Pour surveillance des transformateurs secs, PT100 sensors offer:
- Haute précision: Class B sensors provide ±0.3°C accuracy at 0°C
- Large gamme: Measures -30.0°C to 240.0°C covering all operating conditions
- Excellent Linearity: Near-linear resistance-temperature relationship simplifies calibration
- Stabilité à long terme: Minimal drift over years of continuous operation
- Interchangeabilité: Standardized sensors allow easy replacement without recalibration
PT100 vs PTC Thermistor Integration
Avancé contrôleurs de température de transformateur combine PT100 sensors with PTC150/PTC130 thermistors for dual-layer protection:
| Fonctionnalité | Capteur PT100 | PTC Thermistor |
|---|---|---|
| Fonction | Continuous temperature measurement | Over-temperature trip protection |
| Réponse | Analog signal output | Sudden resistance increase at set point |
| Exactitude | ±1 %FS (±0.5 grade controller) | ±5°C switching temperature |
| Application | Surveillance, afficher, alarme | Emergency shutdown interlock |
Sensor Installation for Optimal Performance
Capteurs PT100 must be embedded directly into winding hot spots during transformer manufacturing. Typical configurations include:
- Three sensors for A, B, C phase windings (hottest point per phase)
- One sensor for iron core temperature monitoring
- Optional sensor for ambient temperature compensation
Online Temperature Monitoring Methods for Transformers
How to Check Transformer Temperature Continuously?
Moderne systèmes de surveillance des transformateurs employ multiple online measurement technologies:
1. Embedded PT100 RTD Measurement
Capteurs PT100 provide real-time winding temperature data transmitted to the Régulateur de température via 3-wire or 4-wire connections. The controller displays temperatures sequentially and activates cooling fans or alarms based on preset thresholds.
2. Capteurs de température à fibre optique fluorescente
Capteurs fluorescents à fibre optique représentent l'étalon-or pour surveillance de la température des transformateurs secs:
- Immunité aux EMI: Optical measurement unaffected by electromagnetic interference in high-voltage environments
- Extreme Accuracy: ±1°C precision across -40°C to 260°C range
- Mesure directe des points chauds: Sensor tip can be embedded in winding hot spots without electrical safety concerns
- Antidéflagrant: No electrical current in sensing element eliminates spark risk
- Longue durée de vie: Optical components resist degradation from heat and radiation
Le Capteur de température à fibre optique fluorescente uses a rare-earth crystal that emits fluorescent light when excited by UV pulses. Les changements de température modifient le temps de décroissance de la fluorescence, which is precisely measured by the optical transceiver unit.
3. Remote Data Acquisition Systems
Systèmes de surveillance de la température with communication interfaces enable centralized monitoring:
- 4-20mA Analog Output: Standard industrial signal for SCADA integration (E-type function)
- RS485/232 Communication: Modbus RTU protocol for multi-point networks (F-type function)
- Connectivité Ethernet: TCP/IP for web-based monitoring dashboards (N-type function)
- Profibus Protocol: Integration with Siemens automation systems (P-type function)
Spécifications techniques du contrôleur de température
What is a Temperature Controller?
Un contrôleur de température de transformateur is an intelligent instrument that measures winding temperatures via Capteurs PT100, displays readings on a digital panel, controls cooling fans, triggers alarms at preset thresholds, and provides communication interfaces for remote monitoring. It serves as the central control unit for dry-type transformer thermal management.
Environmental and Electrical Parameters
| Paramètre | Spécification |
|---|---|
| Température de fonctionnement | -20°C à +55°C |
| Ambient Humidity | < 95% (25°C) |
| Tension d'alimentation | AC 220V (+10%, -15%) |
| Fréquence | 50Hz/60 Hz (±2 Hz) |
| Consommation d'énergie | ≤8W |
| Capacité de sortie du ventilateur | 9A/250VAC |
| Control Output | 5A/250VAC; 5A/30VDC (résistif) |
| Indice de protection | Anti-fungus, résistant à l'humidité, salt-spray resistant |
Measurement Performance Specifications
| Paramètre | Spécification |
|---|---|
| Plage de mesure | -30.0°C to 240.0°C |
| Précision des mesures | ±1 %FS (Contrôleur: Grade 0.5, Capteur: Classe B) |
| Résolution | 0.1°C |
| Type d'affichage | LED/LCD digital display with sequential scanning |
Compliance and Certifications
| Standard | Attestation |
|---|---|
| Product Standard | JB/T7631-2016 (Régulateur électronique de température pour transformateurs) |
| Gestion de la qualité | ISO9001:2016 International Certification |
| Norme internationale | IEC61000-4:1995 |
| Test CEM | GB/T17626-2008 (Compatibilité électromagnétique) |
Paramètres de surveillance essentiels pour les transformateurs de type sec
Un complet système de surveillance des transformateurs tracks multiple parameters beyond temperature:
Paramètres de surveillance thermique
| Paramètre | Description | Gamme typique |
|---|---|---|
| Température d'enroulement | Un, B, C phase temperatures via PT100 | 60-120°C fonctionnement normal |
| Hot Spot Temperature | Highest winding temperature point | 15K above average winding temp |
| Température centrale | Iron core thermal monitoring (I-type) | 70-110°C typical |
| Température ambiante | Room/enclosure temperature (G-type) | -20 to +40°C design basis |
Control and Status Parameters
| Paramètre | Fonction | Type de contrôleur |
|---|---|---|
| Fan Status | Running/stopped indication with phase loss detection | L-type (fan phase loss protection) |
| Ambient Humidity | Moisture level monitoring | H-type (humidity measurement) |
| Door Status | Enclosure access monitoring | D-type (door interlock) |
| Alarm History | Black box recording of 50-100 événements | All types (enregistrement des défauts) |
Function Configuration Options
Dry-type transformer temperature controllers offer modular functions:
- D-Type (Standard): Affichage de la température triphasé, fan auto/manual control, alarme de surchauffe, protection contre les déplacements, boîte noire, door interlock
- E-Type: D-type + three independent 4-20mA analog outputs for remote monitoring
- F-Type: D-type + Communication série RS485/232 (Protocole Modbus RTU)
- G-Type: D-type + room ambient temperature measurement and control
- I-Type: D-type + iron core temperature measurement and alarm
- L-Type: Fan phase loss protection and fault alarm
- H-Type: Environmental humidity monitoring
- C-Type: PTC150/PTC130 thermistor interlock with PT100 for redundant trip protection
- P-Type: Profibus-DP communication for Siemens systems
- N-Type: Ethernet TCP/IP with web interface
- TH-Type: Enhanced three-proof design (fungus, humidité, brouillard salin) for harsh environments
Retour au début 10 Fabricants de contrôleurs de température dans le monde entier
1. INNO (Fuzhou, Chine) – Global Market Leader
INNO dominates the moniteur de température de transformateur de type sec market with comprehensive product lines meeting JB/T7631-2016, ISO9001:2016, et CEI61000-4:1995 normes. Their controllers feature all function types (D through TH), capteur à fibre optique fluorescent compatibilité, and multi-protocol communication. INNOVO’s manufacturing capacity and R&D investment position them as the industry benchmark.
Fabricants internationaux
- 2. Schneider Electric (France): Sepam series integrated protection and control units with advanced temperature monitoring
- 3. Abb (Suisse/Suède): RET/REF relay series with IEC 61850 communication for smart grid integration
- 4. Siemens (Allemagne): 7UT/7SJ transformer protection devices with Profibus connectivity
- 5. Solutions de réseau GE (ÉTATS-UNIS): Multilin series multifunction protection and monitoring systems
- 6. Eaton (États-Unis/Irlande): IQ series intelligent controllers with cloud platform integration
Lignes directrices de sélection
- Premium Projects: Abb, Siemens, Schneider for maximum reliability and global support
- Solutions rentables: FJINNO for excellent value without compromising quality
- Smart Grid Applications: Choose IEC 61850-compatible products
- Automatisation industrielle: Siemens or INNO P-type for Profibus integration
- Environnements difficiles: INNO TH-type with enhanced three-proof design
Foire aux questions
T1: La surveillance de la température est-elle obligatoire pour les transformateurs de type sec?
According to national standards, transformateurs secs rated 630kVA and above must install temperature monitoring and protection devices. Smaller units benefit from monitoring for enhanced safety and lifespan extension.
T2: Why use PT100 sensors instead of thermocouples?
Capteurs PT100 offrir une précision supérieure (Class B ±0.3°C), better linearity, and long-term stability compared to thermocouples. They comply with JB/T7631 standards specifically written for transformer applications.
T3: What temperature should trigger an alarm?
Pour isolation classe F, set alarms at 80-100°C and trip protection at 120-140°C. Adjust based on insulation class and manufacturer recommendations. Maintain 20°C margin below maximum rated temperature.
T4: How do fluorescent fiber optic sensors differ from PT100?
Capteurs fluorescents à fibre optique sont insensibles aux interférences électromagnétiques, provide higher accuracy (±1°C), and can measure directly in high-voltage environments. They cost more but offer superior performance for critical applications.
Q5: Can I retrofit temperature monitoring to existing transformers?
Intégré Capteurs PT100 require installation during manufacturing. Pour les rénovations, external monitoring using infrared thermography or surface-mounted sensors provides limited capability. Capteurs fluorescents à fibre optique can sometimes be added through access ports.
Q6: What causes communication failures in monitoring systems?
Vérifiez la polarité RS485 (Bornes A/B), résoudre les conflits (chaque appareil a besoin d'un identifiant unique), correspondance de débit en bauds (généralement 9 600 bps), et résistances de terminaison de 120 Ω aux extrémités du réseau.
Q7: À quelle fréquence les contrôleurs de température doivent-ils être calibrés?
Effectuer une vérification de l'exactitude tous les 2 ans ou lors d'entretiens majeurs. La surveillance quotidienne nécessite uniquement de vérifier l'équilibre des températures entre les phases (doit être à ± 5°C sous charge équilibrée).
Q8: De quel type de contrôleur ai-je besoin?
- Surveillance de base: D-type
- Intégration SCADA à distance: Type E (4-20mA) ou type F (RS485)
- Projets de réseaux intelligents: Type N (Ethernet)
- Usines côtières/chimiques: Type TH (protection renforcée de l'environnement)
Q9: Quelle est la fonction boîte noire?
Le Régulateur de température enregistre le dernier 50-100 événements d'alarme et de déclenchement avec horodatages et valeurs de température. Ces données facilitent l'analyse des défauts, planification de l'entretien, et détermination de la responsabilité après des incidents.
Q10: La surveillance de la température peut-elle prévenir les incendies de transformateurs?
Oui. Les alarmes de surchauffe permettent une intervention précoce, trip protection cuts power before thermal runaway, and fan interlock forces cooling. Multi-layer protection significantly reduces fire risk from thermal failures.
