The Hidden Risk Inside Every Switchgear Panel — and Why Continuous Temperature Monitoring Matters

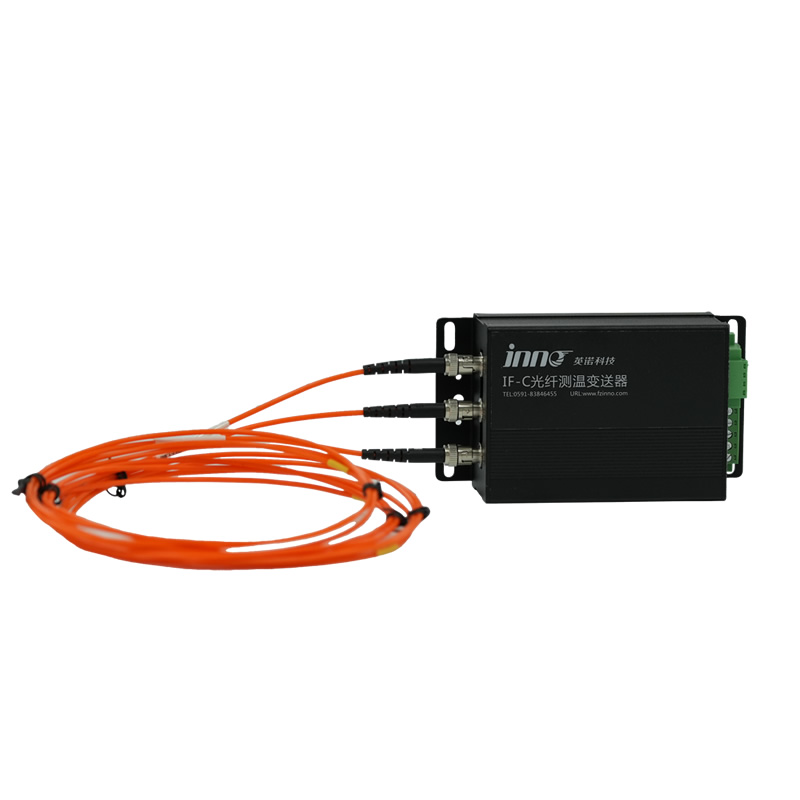

Hệ thống giám sát nhiệt độ sợi quang cho thiết bị đóng cắt - Tổng quan về sản phẩm
Hệ thống này kết hợp Cảm biến nhiệt độ sợi quang huỳnh quang, Một máy phát nhiệt độ đa kênh, và một Bộ hiển thị LCD thành một nhỏ gọn, giải pháp giám sát có thể gắn trên bảng điều khiển được xây dựng dành riêng cho điện áp trung thế (MV) và điện áp thấp (LV) ứng dụng thiết bị chuyển mạch.
Cảm biến sử dụng vật liệu phát quang đất hiếm - một công nghệ cảm biến đã được chứng minh được lựa chọn vì độ ổn định lâu dài, cách ly điện hoàn toàn, và tương thích hoàn toàn với môi trường cách nhiệt bên trong thiết bị đóng cắt kèm theo. Không giống như các lựa chọn thay thế dựa trên không dây hoặc hồng ngoại, cảm biến sợi quang không có bộ phận chuyển động, không có pin, và không phát ra tần số vô tuyến - khiến nó trở thành lựa chọn ưu tiên cho các thiết bị được lắp đặt cố định, Triển khai đèn bảo trì trong các trạm biến áp tiện ích, industrial switchrooms, và cơ sở hạ tầng năng lượng quan trọng trên toàn thế giới.
Cảm biến nhiệt độ sợi quang huỳnh quang hoạt động như thế nào
Một xung ánh sáng kích thích ngắn được truyền qua sợi quang tới đầu photpho đất hiếm được liên kết với đầu dò cảm biến. Chất lân quang phát ra tín hiệu huỳnh quang phân rã với tốc độ tỷ lệ thuận với nhiệt độ của nó. Máy phát đo thời gian phân rã này và chuyển nó thành số đọc nhiệt độ chính xác.
Phương pháp phân rã huỳnh quang này vốn có tính chất tuyến tính, chống trôi, và không bị ảnh hưởng bởi sự uốn cong của sợi, tổn thất kết nối, hoặc các biến thể cường độ ánh sáng - mang lại sự tin cậy, các phép đo lặp lại trong nhiều thập kỷ phục vụ liên tục. Because the entire sensing mechanism is optical, cảm biến nhiệt độ sợi quang are completely immune to the electromagnetic interference (EMI) generated by high-current busbars and switching transients inside switchgear.
Switchgear Temperature Monitoring Points — Where Fiber Optic Sensors Are Installed
Each switchgear panel is configured with a minimum of 6 fiber optic measurement points, targeting the locations most vulnerable to thermal degradation:
| Vị trí giám sát | Points per Panel | Why This Location Is Critical |
|---|---|---|
| Danh bạ ngắt mạch (Phases A / B / C) | 3 | Contact resistance increases with mechanical wear and surface oxidation — temperature rise here is the earliest indicator of breaker deterioration |
| Cable Joint Terminations (Phases A / B / C) | 3 | Crimped and bolted terminations loosen over time under repeated thermal cycling, tạo ra sức đề kháng tăng lên và các điểm nóng cục bộ |
Tùy thuộc vào cấu hình thiết bị đóng cắt và yêu cầu vận hành, phạm vi giám sát có thể được mở rộng đến 9, 12, hoặc nhiều điểm trên mỗi bảng - che các khớp nối thanh cái, địa chỉ liên lạc cách ly, kết nối công tắc nối đất, và các giao diện có rủi ro cao khác.
Hệ thống giám sát nhiệt độ sợi quang - Thông số kỹ thuật
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Phạm vi đo nhiệt độ | −20 °C đến +150 °C |
| Độ chính xác của phép đo | ±1°C |
| Phương pháp cảm biến | Sợi quang huỳnh quang loại tiếp xúc - không ảnh hưởng đến hiệu suất cách nhiệt |
| Nhiệt độ môi trường hoạt động | −40 °C đến +70 °C |
| Miễn dịch EMI | Hoàn toàn miễn dịch — cảm biến quang học thụ động không có thiết bị điện tử tại điểm đo |
| Điểm giám sát tối thiểu | ≥ 6 mỗi bảng điều khiển thiết bị chuyển mạch (có thể mở rộng) |
| Giao diện truyền thông | RS485 (Modbus RTU) |
| Hiển thị cục bộ | LCD với khả năng đọc nhiệt độ theo thời gian thực và chỉ báo cảnh báo tại chỗ |
| Ghi nhật ký dữ liệu | Lịch sử nhiệt độ, sự kiện báo động, dấu thời gian - hỗ trợ phân tích xu hướng |
| Tuổi thọ của đầu dò cảm biến | ≥ 30 năm |
| Vật liệu cảm biến | Vật liệu phát quang đất hiếm - hoàn toàn tương thích với các yêu cầu cách điện của thiết bị đóng cắt |
| Cáp quang | Linh hoạt, sợi quang có đường kính nhỏ - thích hợp để định tuyến qua các ngăn thiết bị đóng cắt chật hẹp |
| Cài đặt | Tương thích với các thiết bị đóng cắt xây dựng mới và trang bị thêm |
So sánh công nghệ giám sát nhiệt độ thiết bị đóng cắt: Sợi quang vs Hồng ngoại vs Không dây vs Cặp nhiệt điện
Lựa chọn công nghệ giám sát nhiệt độ phù hợp cho thiết bị đóng cắt đòi hỏi phải đánh giá độ an toàn, Độ tin cậy, Chính xác, và tổng chi phí sở hữu bên trong kèm theo, môi trường EMI cao. Bảng so sánh sau đây cung cấp đánh giá song song về bốn phương pháp tiếp cận chính để giúp các kỹ sư, đội mua sắm, và người quản lý tài sản đưa ra quyết định sáng suốt.
| Tiêu chuẩn | Sợi quang huỳnh quang | Nhiệt kế hồng ngoại (Và) | Cảm biến nhiệt độ không dây | Cặp nhiệt điện / RTD |
|---|---|---|---|---|
| Chế độ giám sát | Trực tuyến liên tục — 24/7 thời gian thực | Kiểm tra thủ công định kỳ | Trực tuyến - lấy mẫu định kỳ | Trực tuyến liên tục |
| Yêu cầu truy cập bảng điều khiển | Không - cảm biến được cài đặt cố định bên trong bảng điều khiển | Có - cửa bảng điều khiển hoặc cửa sổ IR phải được mở | Không | Không |
| Miễn dịch EMI | Hoàn toàn miễn dịch - đường dẫn tín hiệu toàn quang | Không bị ảnh hưởng | Tín hiệu RF bị suy giảm bởi vỏ kim loại | Độ nhạy cao - EMI làm giảm độ chính xác |
| Quyền lực / Yêu cầu về pin ở cảm biến | Không - hoàn toàn thụ động tại điểm cảm nhận | không áp dụng (thiết bị cầm tay) | Chạy bằng pin - cần thay thế định kỳ | Không có - thụ động tại điểm cảm nhận |
| Bảo trì bên trong Live Panel | Không cần thiết | không áp dụng (không được cài đặt vĩnh viễn) | Cần thay pin - rủi ro an toàn trong bảng điều khiển trực tiếp | Thấp |
| Phát xạ RF | Không có | Không có | Có - mối lo ngại tiềm ẩn gần thiết bị nhạy cảm | Không có |
| Độ chính xác của phép đo | ±1°C | ±2°C (bị ảnh hưởng bởi cài đặt phát xạ, khoảng cách, góc) | ±1°C đến ±2°C | ±1°C (xuống cấp theo EMI) |
| Tuổi thọ của cảm biến | ≥ 30 năm | không áp dụng (thiết bị cầm tay) | Bị giới hạn bởi thời lượng pin (thường là 2–5 năm) | 5–10 năm (phụ thuộc vào môi trường) |
| Cách ly điện / An toàn cách nhiệt | Tuyệt vời - toàn quang học, cách ly điện hoàn toàn | không áp dụng | Trung bình - khoảng cách đường rò phải được xem xét | Dây dẫn kim loại kém gây ra rủi ro cách điện |
| Phân tích xu hướng & Bảo trì dự đoán | Dữ liệu mạnh mẽ - liên tục cho phép xác định xu hướng tốc độ tăng | Không được hỗ trợ - chỉ chụp ảnh chụp nhanh riêng biệt | Giới hạn - khoảng thời gian lấy mẫu dài hơn làm giảm độ phân giải | Được hỗ trợ |
| Sự phù hợp cho thiết bị đóng cắt có vỏ bọc bằng kim loại | Lý tưởng | Bị hạn chế - yêu cầu quyền truy cập vào cửa hoặc khung nhìn IR | Bị hạn chế - tấm chắn kim loại làm suy yếu khả năng giao tiếp | chức năng, nhưng EMI là mối quan tâm đáng kể |
| Tổng chi phí sở hữu (10+ Tuổi) | Thấp - không có vật tư tiêu hao, không có pin thay thế, bảo trì tối thiểu | Vừa phải - chi phí lao động liên tục cho việc kiểm tra định kỳ | Chi phí thay pin định kỳ cao và quy trình an toàn | Trung bình - suy giảm cảm biến và hiệu chỉnh lại liên quan đến EMI |
Cảm biến nhiệt độ sợi quang và đo nhiệt độ hồng ngoại để kiểm tra thiết bị đóng cắt
Camera hồng ngoại yêu cầu phải mở hoặc lắp các bảng điều khiển thiết bị đóng cắt với cửa sổ IR trước khi quét - tạo ra sự tiếp xúc an toàn với tia hồ quang cho nhân viên và hạn chế tần suất kiểm tra tốt nhất theo lịch trình hàng quý hoặc hàng năm. Bất kỳ lỗi nhiệt nào phát triển giữa hai lần kiểm tra đều hoàn toàn không bị phát hiện. Cảm biến nhiệt độ sợi quang được liên kết vĩnh viễn với các tiếp điểm của cầu dao và đầu cáp bên trong bảng điều khiển, cung cấp khả năng giám sát không bị gián đoạn mà không có sự tiếp cận của con người hoặc gián đoạn hoạt động.
Giám sát sợi quang so với cảm biến nhiệt độ không dây trong thiết bị đóng cắt bọc kim loại
Cảm biến nhiệt độ không dây phụ thuộc vào pin và tần số vô tuyến (RF) truyền tải - cả hai đều phải đối mặt với những hạn chế nghiêm trọng bên trong thiết bị đóng cắt có vỏ bọc bằng kim loại. Việc thay pin yêu cầu quyền truy cập vật lý vào các ngăn chứa năng lượng, giới thiệu rủi ro an toàn nhân sự. Tín hiệu RF bị suy giảm nghiêm trọng hoặc bị chặn hoàn toàn bởi vỏ thép, dẫn đến khoảng trống dữ liệu và lỗi giao tiếp. Cảm biến sợi quang huỳnh quang hoàn toàn thụ động tại điểm đo: không có pin, không có tần số vô tuyến, không cần truy cập dịch vụ trong suốt thời gian cài đặt.
Cảm biến sợi quang so với cặp nhiệt điện và RTD trong môi trường thiết bị đóng cắt EMI cao
Cảm biến nhiệt độ điện thông thường - cặp nhiệt điện và đầu dò nhiệt độ điện trở (RTD) - vốn dễ bị nhiễu điện từ từ các thanh cái dòng điện cao và chuyển mạch quá độ bên trong thiết bị đóng cắt. EMI này gây ra lỗi đo chính xác khi dữ liệu nhiệt độ chính xác là quan trọng nhất: trong các sự kiện tải cao và điều kiện lỗi. Cảm biến sợi quang huỳnh quang sử dụng đường dẫn tín hiệu quang thuần túy; nhiễu điện từ không ảnh hưởng đến phép đo.
Quản lý cảnh báo nhiệt độ thiết bị đóng cắt và tích hợp hệ thống SCADA
Khi bất kỳ điểm đo nào vượt quá ngưỡng được cấu hình của nó, hệ thống phản hồi đồng thời ở hai cấp độ:
| Mức độ phản hồi | Hoạt động | Chi tiết |
|---|---|---|
| Báo động cục bộ | Màn hình LCD làm nổi bật điểm báo động | Hiển thị giá trị nhiệt độ và dấu thời gian - cho phép nhân viên tại chỗ nhanh chóng xác định vị trí lỗi |
| Báo động từ xa | RS485 / Đầu ra dữ liệu Modbus RTU | Dữ liệu cảnh báo được truyền theo thời gian thực tới SCADA, BMS, DCS, hoặc hệ thống tự động hóa trạm biến áp |
Ngưỡng cảnh báo và cảnh báo quan trọng có thể được cấu hình độc lập cho từng điểm đo, cho phép người vận hành áp dụng các giới hạn chặt chẽ hơn đối với thiết bị cũ, mạch tải cao hơn, hoặc những người cung cấp dữ liệu quan trọng cho nhiệm vụ. Chức năng ghi dữ liệu lịch sử tích hợp hỗ trợ phân tích xu hướng nhiệt độ dài hạn và cung cấp bằng chứng có thể kiểm tra được để lập kế hoạch bảo trì, báo cáo tình trạng tài sản, và tuân thủ quy định.
Giám sát nhiệt độ thiết bị đóng cắt sợi quang - Các lĩnh vực ứng dụng
| ngành | Thiết bị tiêu biểu | Giá trị giám sát |
|---|---|---|
| Tính thiết thực & Trạm biến áp lưới | MV / Bảng điều khiển thiết bị đóng cắt LV | Bảo vệ độ tin cậy của lưới điện và giảm sự cố mất điện ngoài kế hoạch |
| Sản xuất công nghiệp | Trung tâm điều khiển động cơ, tổng đài phân phối | Ngăn chặn việc ngừng sản xuất do sự cố điện |
| Trung tâm dữ liệu | Thiết bị chuyển mạch điện quan trọng, Bảng phân phối UPS | Bảo vệ SLA thời gian hoạt động và tránh mất điện thảm khốc |
| Đường sắt & Metro quá cảnh | Thiết bị chuyển mạch lực kéo | Đảm bảo an toàn, hoạt động liên tục của việc cung cấp lực kéo |
| Dầu, Khí đốt & Ngoài khơi | Sàn và tổng đài hàng hải | Giảm sự can thiệp bảo trì ở những vị trí khó tiếp cận |
| Cơ sở chăm sóc sức khỏe | Bảng điện thiết yếu của bệnh viện | Duy trì nguồn điện liên tục đảm bảo an toàn tính mạng |
| Tòa nhà thương mại | Tủ phân phối chính cao tầng | Rủi ro bảo hiểm thấp hơn và các chương trình quản lý cơ sở hỗ trợ |
| Năng lượng tái tạo | Mặt trời / thiết bị chuyển mạch thu gom trang trại gió | Giám sát tài sản từ xa với số lượt truy cập trang web tối thiểu |
Cách giám sát nhiệt độ sợi quang hỗ trợ bảo trì dự đoán trong thiết bị đóng cắt
Một sự kiện cảnh báo duy nhất cho bạn biết rằng một ngưỡng đã bị vượt quá. Dữ liệu xu hướng nhiệt độ liên tục cho bạn biết nhanh như thế nào một điểm tiếp xúc hoặc khớp đang xấu đi - và bạn phải hành động trong bao lâu.
Lịch sử nhiệt độ được ghi lại của hệ thống cho phép các nhóm bảo trì theo dõi tốc độ tăng nhiệt độ tại mỗi điểm giám sát trong nhiều tuần, tháng, và năm. Mối nối có xu hướng đi lên ổn định - ngay cả khi vẫn nằm trong giới hạn vận hành an toàn - là dấu hiệu hàng đầu về việc tăng điện trở tiếp xúc do bị lỏng., ăn mòn, hoặc suy thoái bề mặt.
Thông tin tình báo dựa trên xu hướng này có tính hành động cao hơn đáng kể so với chỉ báo động phản ứng. Nó cho phép can thiệp theo kế hoạch trước khi đạt đến bất kỳ ngưỡng quan trọng nào, giảm các cuộc gọi khẩn cấp, tránh sự cố mất điện ngoài kế hoạch, kéo dài thời gian bảo dưỡng thiết bị, và giảm tổng chi phí sở hữu thiết bị đóng cắt.
Câu hỏi thường gặp - Giám sát nhiệt độ sợi quang cho thiết bị đóng cắt
Hệ thống giám sát cáp quang tuân thủ những chứng nhận và tiêu chuẩn nào?
Vui lòng liên hệ trực tiếp với nhóm kỹ thuật của chúng tôi để có tài liệu chứng nhận hiện tại. Chúng tôi có thể cung cấp thông tin tuân thủ liên quan đến thông số kỹ thuật dự án của bạn, mã lưới địa phương, hoặc các tiêu chuẩn mua sắm - bao gồm cả IEC, IEEE, GB, và các khuôn khổ khu vực tương đương.
Ngưỡng cảnh báo có thể được tùy chỉnh độc lập cho từng cảm biến nhiệt độ sợi quang?
Đúng. Ngưỡng cảnh báo và cảnh báo quan trọng có thể được cấu hình độc lập cho từng điểm trong số sáu điểm đo trở lên trên mỗi bảng. Điều này cho phép người vận hành áp dụng các giới hạn khác nhau dựa trên tuổi của thiết bị, dòng điện định mức, điều kiện môi trường xung quanh, hoặc mức độ quan trọng của tài sản.
Hệ thống nhiệt độ cáp quang được tích hợp vào nền tảng tự động hóa SCADA hoặc trạm biến áp hiện có như thế nào?
Máy phát xuất dữ liệu qua RS485 bằng Modbus RTU — một trong những giao thức truyền thông được hỗ trợ rộng rãi nhất trong trạm biến áp và tự động hóa công nghiệp. Việc tích hợp thường yêu cầu ánh xạ các địa chỉ thanh ghi của máy phát vào cấu hình SCADA hoặc DCS hiện có. Chúng tôi cung cấp bản đồ đăng ký Modbus và tài liệu hỗ trợ tích hợp theo tiêu chuẩn cho mọi dự án.
Điều gì xảy ra nếu đầu dò cảm biến sợi quang bị hỏng tại hiện trường?
Bộ phát tự động phát hiện sợi quang bị hở hoặc bị đứt và gắn cờ kênh bị ảnh hưởng bằng cảnh báo lỗi cảm biến chuyên dụng - được phân biệt rõ ràng với cảnh báo nhiệt độ. Có thể thay thế đầu dò riêng lẻ mà không ảnh hưởng đến các kênh giám sát còn lại. Đầu dò dự phòng có sẵn dưới dạng hàng tồn kho, và nhóm của chúng tôi cung cấp hướng dẫn thay thế hiện trường.
Hệ thống giám sát nhiệt độ cáp quang này có phù hợp để trang bị thêm vào thiết bị đóng cắt hiện có không?
Đúng. Hệ thống được thiết kế để tương thích hoàn toàn với việc trang bị thêm. Đầu dò cảm biến nhỏ gọn và linh hoạt, và bộ phát và màn hình có thể được gắn trong không gian bảng điều khiển có sẵn hoặc ngăn phụ liền kề. Tính khả thi của việc trang bị thêm phụ thuộc vào mô hình thiết bị đóng cắt cụ thể, lối vào ngăn, và các thông số sẵn có — hãy liên hệ với chúng tôi về loại bảng điều khiển của bạn và chúng tôi sẽ đánh giá khả năng tương thích.
Tổng chi phí sở hữu so với giám sát nhiệt độ thiết bị đóng cắt không dây là bao nhiêu?
Trong vòng đời 10 năm hoặc 20 năm, Giám sát cáp quang thường mang lại tổng chi phí sở hữu thấp hơn đáng kể so với các hệ thống không dây. Không có pin để thay thế, không có sự can thiệp bảo trì cảm biến theo lịch trình bên trong bảng điều khiển trực tiếp, và không có bộ phận tiêu hao. Tuổi thọ của đầu dò cảm biến 30+ năm có nghĩa là hệ thống có thể được lắp đặt và sử dụng một cách hiệu quả tại điểm cảm biến — một lợi thế mang tính quyết định trong các trạm biến áp và cơ sở nơi việc giảm thiểu khả năng tiếp cận bảng điều khiển trực tiếp là mục tiêu an toàn cốt lõi.
Yêu cầu bảng dữ liệu kỹ thuật & một buổi tư vấn dự án
Các kỹ sư của chúng tôi làm việc trực tiếp với các tiện ích, Nhà thầu EPC, Nhà xây dựng bảng điều khiển OEM, và các nhà vận hành cơ sở trên toàn thế giới để chỉ định kiến trúc giám sát nhiệt độ sợi quang phù hợp cho mỗi lần lắp đặt - bao gồm cả số lượng bảng điều khiển, bố trí cảm biến, logic báo động, cấu trúc liên lạc truyền thông, và tích hợp với nền tảng SCADA hoặc BMS hiện có.
→ Gửi cho chúng tôi mẫu thiết bị đóng cắt của bạn, số lượng bảng điều khiển, và yêu cầu của trang web. Chúng tôi sẽ phản hồi bằng đề xuất kỹ thuật đầy đủ trong vòng một ngày làm việc.
