Волоконно-оптический датчик температуры:Полное руководство по промышленному мониторингу

• Флуоресцентные оптоволоконные датчики температуры обеспечивают надежные измерения в высоковольтных электрических средах, где традиционные металлические датчики не работают.
• Эти оптические датчики температуры обеспечивают полную электромагнитную невосприимчивость., что делает их идеальными для обмоток трансформаторов., распределительные шины, и статоры двигателей
• Поддержка систем 1-9 конфигурации каналов для многоточечного мониторинга температуры на промышленных объектах
• Мировые производители предлагают услуги по настройке, возможности оптовых поставок, и комплексная техническая поддержка
• Приложения охватывают производство электроэнергии, центры обработки данных, производство полупроводников, и медицинское оборудование

Содержание

1. Что такое флуоресцентные оптоволоконные датчики температуры??
2. Почему флуоресцентные датчики температуры надежно работают в суровых условиях?
3. Какие компоненты составляют оптоволоконную систему мониторинга температуры?
4. Как настроить одно- и многоточечные системы мониторинга температуры?
5. Какую оптоволоконную технологию измерения температуры следует выбрать?
6. Почему обмотки трансформатора требуют специальных волоконно-оптических датчиков?
7. Как предотвратить перегрев контактов распределительного устройства?
8. Что происходит, когда температура статора двигателя не контролируется?
9. Системы раннего оповещения об аномалиях температуры кабельных соединений высокого напряжения
10. Какие компоненты ветряной турбины нуждаются в мониторинге температуры?
11. Как избежать перепадов температуры генератора на гидроэлектростанциях?
12. Оптоволоконный контроль температуры для защиты фотоэлектрических инверторов
13. Как центры обработки данных достигают точного контроля температуры?
14. Какие полупроводниковые процессы требуют безпомехового измерения температуры?
15. Почему в оборудовании МРТ должны использоваться оптоволоконные датчики температуры?
16. Прецизионный контроль температуры при радиочастотной абляции и HIFU-терапии
17. Решение проблем измерения температуры в индукционном нагревательном и микроволновом оборудовании
18. Кто является мировыми производителями флуоресцентных волоконно-оптических датчиков температуры??
19. Как оценить технические возможности поставщика оптоволоконных датчиков?
20. Что важно при закупке датчиков температуры в больших количествах?
21. Что включает в себя удаленная техническая поддержка?
22. Насколько важны сертификаты CE и ROHS для вашего проекта?
23. Часто задаваемые вопросы
24. Техническая терминология
25. Отказ

1. Что такое Флуоресцентные волоконно-оптические датчики температуры?

Флуоресцентные оптоволоконные датчики температуры использовать корреляцию флуоресценции редкоземельных кристаллов с температурой времени жизни для точных измерений. Эти оптические датчики температуры работают полностью на оптических принципах, с корпусами датчиков, изготовленными из оптических материалов и корпусами из керамики или нержавеющей стали, не содержит металлических проводящих компонентов.

Основной операционный механизм

Редкоземельный флуоресцентный материал на кончике зонда излучает флуоресценцию при освещении возбуждающим светом.. Время затухания флуоресценции меняется при изменении температуры.. Тем датчик температуры точно измеряет время затухания для расчета точных значений температуры. Этот процесс не требует электрических сигналов., обеспечение внутренней помехозащищенности.

Базовая архитектура системы

Полный флуоресцентная оптоволоконная система контроля температуры включает в себя три основных компонента: оптический датчик температуры (прием и обработка сигналов), кварцевый оптоволоконный кабель передачи (оптический сигнальный путь), и флуоресцентный сенсорный зонд (термочувствительный элемент). Эта модульная конструкция обеспечивает гибкую конфигурацию в зависимости от условий площадки..

Преимущества контактного измерения температуры

В отличие от бесконтактных методов, таких как инфракрасное тепловидение, флуоресцентные зонды осуществлять прямой контакт с поверхностями измеряемого объекта, получение фактических температур, а не температур поверхностного излучения. Это особенно важно для масляных трансформаторов., закрытое распределительное устройство, и другие невидимые приложения, обеспечение точности и достоверности данных о температуре.

Возможности температурного диапазона

Стандарт флуоресцентные оптоволоконные зонды охватывать распространенные промышленные температурные диапазоны, от криогенных сред до высокотемпературного оборудования. Специальные сценарии применения могут расширить диапазоны измерений за счет индивидуальной конструкции, отвечающей разнообразным отраслевым требованиям..

2. Почему флуоресцентные датчики температуры надежно работают в суровых условиях?

Электрическая изоляция в средах с высоким напряжением

В подстанциях высокого напряжения и распределительных помещениях, между телами, находящимися под напряжением, и оборудование для контроля температуры. Флуоресцентные оптоволоконные датчики, как полностью диэлектрические устройства, оснащены непроводящими датчиками и кабелями, которые могут напрямую контактировать с высоковольтным оборудованием, не вызывая замыканий на землю и не изменяя распределение электрического поля.. Это обеспечивает безопасное применение на электрооборудовании, рассчитанном на десятки киловольт и выше..

Прецизионные измерения в условиях сильных электромагнитных помех

Шкафы пускателей двигателей, помещения преобразователя частоты, и оборудование для индукционного нагрева генерируют интенсивные электромагнитные поля, которые серьезно нарушают работу традиционных электронных устройств. Датчики температуры. Оптоволоконные датчики температуры передавать сигналы исключительно посредством света, Полностью невосприимчив к электромагнитным помехам, радиочастотное излучение, или микроволновые поля, поддержание точности измерений в сложных электромагнитных условиях.

Коррозионная стойкость в химической обработке

Химические заводы, металлургические предприятия, и морские платформы подвергают оборудование воздействию агрессивных газов, высокая влажность, и соляной спрей. Волоконно-оптический датчик температуры корпуса могут быть изготовлены из коррозионностойких материалов, в то время как сами оптические волокна устойчивы к химическому воздействию, обеспечение длительной стабильной работы в агрессивных средах.

Искробезопасность для взрывоопасных сред

Угольные шахты, нефтеперерабатывающие заводы, и зернохранилища требуют взрывобезопасности. решения для мониторинга температуры. Флуоресцентные оптоволоконные зонды не создают электрических искр или накопления тепла, соответствие стандартам искробезопасности для опасных зон без необходимости использования тяжелых взрывозащищенных корпусов.

Долгосрочная стабильность и минимальный дрейф

В отличие от термопар или резистивных датчиков температуры, которые со временем ухудшаются., технология флуоресцентного зондирования демонстрирует превосходную долговременную стабильность. Оптический принцип измерения минимизирует дрейф датчика, сокращение частоты калибровки и затрат на техническое обслуживание, обеспечивая при этом постоянную точность на протяжении всего срока службы..

3. Какие компоненты составляют Оптоволоконная система контроля температуры?



Оптический датчик температуры (Сигнальный процессор)

Тем датчик температуры служит мозгом системы, генерация возбуждающих световых импульсов, получение сигналов флуоресценции, расчет времени затухания, и конвертировать их в показания температуры. Современные передатчики оснащены цифровыми дисплеями., аналоговые/цифровые выходы, интерфейсы связи, и контакты реле сигнализации для интеграции со SCADA или системами управления зданием.

Кварцевый оптоволоконный кабель (Среда передачи сигнала)

Оптоволоконные кабели передавать световые сигналы между передатчиком и чувствительными зондами. Кварцевые волокна высокой чистоты обеспечивают минимальное затухание сигнала на больших расстояниях.. Длины кабелей могут быть изменены в зависимости от требований к установке., со стандартными опциями для поддержки установок, в которых датчики должны быть расположены далеко от панелей управления.

Флуоресцентный зонд (Элемент определения температуры)

Тем чувствительный зонд содержит редкоземельный флуоресцентный кристаллический материал, защищенный герметичным корпусом. Конструкции зондов различаются в зависимости от применения: резьбовые зонды для непосредственного монтажа в оборудование, поверхностно-контактные щупы с плоскими наконечниками для контроля сборных шин, и миниатюрные зонды для закрытых помещений. Материалы корпуса включают нержавеющую сталь для общего использования и специальные сплавы для экстремальных условий..

Монтажное оборудование и аксессуары

Для полной установки требуются монтажные кронштейны., кабельные вводы, распределительные коробки, и защитный трубопровод. Качественные производители предоставляют комплексные комплекты принадлежностей, адаптированные для конкретных применений., обеспечение правильного позиционирования зонда и защиты кабеля от механических повреждений и воздействия окружающей среды.

Программное обеспечение для мониторинга и коммуникационные интерфейсы

Передовой оптоволоконные системы контроля температуры включить программное обеспечение для регистрации данных, анализ тенденций, управление тревогами, и удаленный доступ. Стандартные протоколы связи (Modbus RTU/TCP, Профибус, ОПЦ ЮА) обеспечить бесшовную интеграцию с существующей инфраструктурой промышленного управления.

4. Как настроить одно- и многоточечные системы мониторинга температуры?

Приложения одноточечного мониторинга

Одноканальный Волоконно-оптические датчики температуры подходят для приложений, требующих мониторинга одного критического места, например, конкретная горячая точка обмотки трансформатора или подшипник двигателя. Эти компактные системы предлагают экономичные решения для целенаправленного тепловой мониторинг потребности с упрощенной установкой и вводом в эксплуатацию.

Системы от двух до четырех точек

Конфигурации с двумя-четырьмя каналами обычно контролируют несколько обмоток трансформатора., секции отсека распределительного устройства, или комплекты подшипников генератора. Эти системы обеспечивают экономичное многоточечное покрытие, сохраняя при этом независимость измерение температуры для каждого места, идеально подходит для электрооборудования среднего размера.

Установки от шести до девяти каналов

Крупные установки, такие как электрические помещения центров обработки данных., центры управления промышленными двигателями, или инверторные блоки возобновляемых источников энергии имеют от шести до девяти каналов. оптические системы контроля температуры. Эта конфигурация обеспечивает полный охват нескольких единиц оборудования или обширный мониторинг в пределах одной большой машины..

Возможности расширения системы

Когда первоначальные установки требуют потенциала роста, модульный Преобразователи температуры разрешить расширение канала за счет дополнительных модулей или параллельных блоков. Такая масштабируемость защищает инвестиции при расширении объекта или изменении требований к мониторингу..

Рекомендации по назначению каналов

Эффективное распределение каналов отдает приоритет критическим тепловым точкам: самые горячие обмотки трансформатора, Шинные соединения с максимальной нагрузкой, положения сердечника статора двигателя, и кабельные наконечники с известными тепловыми проблемами. Правильное планирование гарантирует, что ресурсы мониторинга будут сосредоточены на местах, где наиболее вероятно возникновение неисправностей, связанных с температурой..

5. Какую оптоволоконную технологию измерения температуры следует выбрать?

Тип технологии	Метод измерения	Лучшие приложения	Ключевые преимущества
Флуоресцентное оптоволокно	Точечное измерение	Высоковольтное оборудование, вращающееся оборудование	Высочайшая точность, быстрое срабатывание, компактные зонды
Арсенид галлия Полупроводник	Точечное измерение	Общепромышленное применение	Хорошая стабильность, умеренная производительность
Волоконная решетка Брэгга (ВБР)	Квазираспределенный	Структурный мониторинг, длинные кабели	Несколько точек на одном волокне

Преимущества флуоресцентной технологии

Флуоресцентные оптоволоконные датчики температуры преуспевать в сложных приложениях, требующих высочайшей точности, самое быстрое время ответа, и наименьшие размеры зонда. Принцип измерения обеспечивает превосходную устойчивость к колебаниям источника света и изменениям оптического пути., что делает эти датчики высоконадежными для защиты критического оборудования..

Критерии выбора для конкретного применения

Требования к мониторингу электрооборудования высокого напряжения флуоресцентные датчики за их доказанную эффективность в трансформаторах и распределительных устройствах. Преимущества вращающегося оборудования заключаются в компактных размерах зондов и быстром термическом отклике.. Медицинское оборудование требует биосовместимости и совместимости с МРТ, которые обеспечивают только оптические датчики..

Соображения затрат и выгод

Пока флуоресцентные оптоволоконные системы представляют решения профессионального уровня, их долговременная надежность и минимальные требования к техническому обслуживанию обеспечивают высокую ценность в течение всего жизненного цикла.. Сокращение времени простоя за счет раннего обнаружения неисправностей и продление срока службы оборудования за счет эффективного управления температурным режимом оправдывают первоначальные инвестиции в технологию мониторинга качества..

6. Почему обмотки трансформатора требуют специальных волоконно-оптических датчиков?

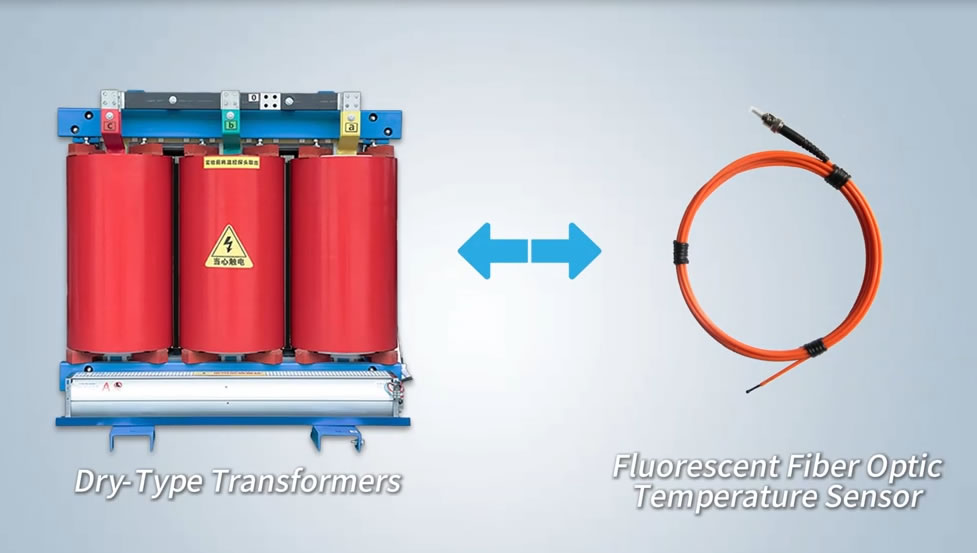

Мониторинг температуры сухого трансформатора

Трансформаторы сухого типа имеют воздушную или газовую изоляцию., изготовление контроль температуры обмотки необходим для предотвращения деградации изоляции. Флуоресцентные зонды могут быть встроены непосредственно в обмотки в процессе производства или установлены в доступных местах., обеспечение точного обнаружения горячих точек, недоступных с помощью внешней индикации температуры.

Применение масляных трансформаторов

В маслонаполненные трансформаторы, Волоконно-оптические датчики температуры контролировать как температуру обмотки, так и состояние верхнего масла. В отличие от индикаторов температуры обмотки (WTI) которые вычисляют температуру косвенно, прямой оптический зонд измерение фиксирует фактические температурные условия, обеспечивает точное управление вентилятором и предотвращает ускоренное старение из-за термического стресса.

Места установки и количество

Типичные конфигурации включают датчики в самых горячих точках обмотки. (обычно верхние участки обмоток высокого напряжения), несколько датчиков, распределенных по трехфазным обмоткам для сбалансированного мониторинга, и дополнительные датчики для нейтральных соединений и переключателей ответвлений. Правильное размещение гарантирует, что ни одна критическая тепловая зона не останется без контроля..

Интеграция защиты от перегрева

Системы контроля температуры подключиться к цепям управления трансформатором, автоматическая активация охлаждающих вентиляторов при превышении пороговых значений, срабатывание сигнализации при аномальном повышении температуры, и инициирование автоматического отключения при достижении критических пределов.. Эта многоуровневая защита предотвращает катастрофические сбои и дорогостоящую замену трансформатора..

7. Как предотвратить перегрев контактов распределительного устройства?

Мониторинг контактов выключателя

Подвижные и неподвижные контакты выключателя со временем изнашиваются и окисляются., увеличение контактного сопротивления и выделение чрезмерного тепла. Волоконно-оптические зонды контактного типа устанавливается непосредственно на контакты, обеспечивая работу в режиме реального времени тепловое отслеживание, обнаружение ухудшения состояния до того, как произойдет отказ.

Терморегулирование болта соединения сборной шины

Соединения шин, закрепленные болтовыми соединениями, представляют собой распространенные точки отказа в системах распределения электроэнергии.. Недостаточный крутящий момент, ослабление вибрации, или коррозия материала повышает сопротивление соединения. Датчики температуры поверхностного монтажа прикрепляются к критически важным шинным соединениям, что позволяет осуществлять профилактическое обслуживание на основе фактических тепловых условий, а не графиков, основанных на времени..

Отслеживание температуры кабельного терминала

Концевые заделки силовых кабелей внутри отсеков распределительного устройства концентрируют несколько проводников в замкнутых пространствах с ограниченной вентиляцией.. Волоконно-оптические температурные датчики может контролировать отдельные кабельные наконечники, обнаружение плохих обжимов, ржавые соединения, или перегруженные цепи из-за ненормального повышение температуры узоры.

Типичные примеры установки

В распределительных устройствах среднего напряжения обычно работают от трех до шести оптические датчики температуры за панель: по одному на входных шинных соединениях, главные контакты выключателя, и отходящие фидерные соединения. Эта конфигурация обеспечивает всесторонний охват потенциальных точек теплового отказа, оставаясь при этом экономически эффективным для повседневных установок..

8. Что происходит, когда температура статора двигателя не контролируется?

Проблемы мониторинга температуры крупных двигателей

Промышленные двигатели, приводящие в действие насосы, компрессоры, и технологическое оборудование представляют собой значительные капитальные вложения. Отказы двигателей из-за тепловой перегрузки приводят к производственным потерям, значительно превышающим затраты на замену оборудования.. Традиционные датчики сопротивления подшипников обеспечивают ограниченную защиту., отсутствует критический горячие точки обмотки статора где начинается разрушение изоляции.

Встроенная установка обмотки статора

При изготовлении или перемотке двигателя, флуоресцентные оптоволоконные зонды может быть встроен непосредственно в пазы статора, датчики позиционирования в местах, испытывающих наибольшую термическую нагрузку. Этот встроенный подход обеспечивает истинное измерение температуры обмотки, которого невозможно достичь с помощью внешних датчиков или теплового моделирования..

Отслеживание температуры подшипников в реальном времени

Подшипники двигателя выделяют тепло в результате трения и могут быстро выйти из строя при ухудшении качества смазки или прогрессировании механического износа.. Волоконно-оптические датчики температуры установленные в корпусах подшипников обнаруживают повышение температуры, что указывает на приближающийся выход из строя, позволяя плановое техническое обслуживание, а не катастрофическую поломку.

Решения для измерения температуры ротора

Синхронные двигатели и асинхронные машины с фазным ротором выигрывают от ротора. Мониторинг температуры. Специализированные узлы контактных колец или беспроводная телеметрия могут передавать оптические данные о температуре от вращающихся компонентов, обеспечение комплексной тепловой защиты всего узла двигателя.

9. Системы раннего оповещения об аномалиях температуры кабельных соединений высокого напряжения

Почему кабельные соединения выделяют слишком много тепла

Кабельные соединения и наконечники концентрируют электрическое напряжение на границах между различными системами изоляции.. Дефекты установки, деградация материала, или попадание влаги увеличивает сопротивление шва, преобразование электрической энергии в тепловую. Необнаруженный тепловой выход может привести к разрушению изоляции., вспышка, или возгорание кабеля.

Методы инкапсуляции температурных датчиков

Волоконно-оптические зонды для мониторинга кабельных соединений требуется специальная герметизация, позволяющая противостоять воздействию окружающей среды при сохранении теплового контакта. Производители поставляют датчики в прочных корпусах., влагостойкие уплотнители, и монтажное оборудование, совместимое со стандартными конфигурациями кабельных соединений..

Многоточечный мониторинг кабельного туннеля

Подземные кабельные системы в туннелях или каналах выигрывают от распределенного измерение температуры через равные промежутки времени вдоль кабельных трасс. Многоканальный оптоволоконные системы контроля температуры может контролировать десятки совместных локаций из центральной диспетчерской, обеспечение быстрого реагирования на возникающие тепловые проблемы.

Анализ случаев неисправности

Задокументированные случаи демонстрируют Мониторинг температуры обнаружение неисправностей кабельных соединений за несколько недель до появления видимых симптомов. Постепенное повышение температуры от десятков градусов до критического уровня обеспечивает достаточное предупреждение о запланированных отключениях и ремонтах., избежание аварийных сбоев в периоды пиковой нагрузки.

10. Какие компоненты ветряной турбины нуждаются в мониторинге температуры?

Тепловой мониторинг коренных подшипников

Основные подшипники ветряных турбин поддерживают роторные агрегаты массой в десятки тонн при работе в условиях переменной нагрузки.. Датчики температуры подшипников обнаружить проблемы со смазкой, загрязнение, или механический износ перед катастрофическим отказом, сокращение дорогостоящего морского ремонта и увеличения времени простоя.

Температура смазки коробки передач

Надежность коробки передач во многом зависит от правильной смазки и отвода тепла.. Оптические датчики температуры погруженные в маслоотстойники коробки передач обеспечивают точные данные о температуре смазочного материала, контроль систем охлаждения и обнаружение аномального трения, указывающего на износ шестерен или проблемы соосности.

Измерение температуры обмотки генератора

Ветряные генераторы с прямым приводом и редуктором требуют контроль обмотки статора аналогичны промышленным двигателям. Суровые морские условия и ограниченный доступ для обслуживания делают надежность Волоконно-оптические датчики температуры особенно ценен для максимизации эксплуатационной готовности турбины.

Обнаружение аномалий основания лезвия

Усовершенствованные конструкции ветряных турбин включают в себя Мониторинг температуры в корневых секциях лопаток для обнаружения структурных проблем, урон от удара молнии, или проблемы с подшипниками в системах управления шагом. Волоконно-оптические датчики выдерживать вращающуюся среду и обеспечивать измерения без помех.

11. Как избежать перепадов температуры генератора на гидроэлектростанциях?

Мониторинг сердечника статора и обмоток

Большие гидроэлектрические генераторы во время работы выделяют значительное количество тепла в сердечниках статора и обмотках.. Многоточечный контроль температуры с использованием флуоресцентные оптоволоконные зонды Распределяется по всему узлу статора, обнаруживает локальные горячие точки из-за засоров системы охлаждения, ухудшение изоляции, или электрические неисправности.

Отслеживание температуры упорного подшипника

Упорные подшипники в вертикальных гидрогенераторах несут большие осевые нагрузки и требуют точной контроль температуры. Несколько Волоконно-оптические датчики вокруг подушек подшипников контролировать распределение температуры, обнаружение проблем с неравномерной нагрузкой или смазкой до того, как произойдет повреждение подшипника.

Управление температурой направляющего подшипника

Верхние и нижние направляющие подшипники поддерживают выравнивание ротора во время вращения.. Датчик температуры массивы в корпусах подшипников позволяют заранее обнаруживать характер износа, предоставление обслуживающему персоналу действенных данных для целевых проверок и ремонтов.

Многоточечная конфигурация большого блока

Крупные гидроэнергетические установки мощностью в сотни мегаватт обычно используют комплексные Системы контроля температуры с несколькими каналами, отслеживающими десятки критических точек. Эти инвестиции в технологию мониторинга защищают активы стоимостью в сотни миллионов и предотвращают продолжительные простои из-за неожиданных сбоев..

12. Оптоволоконный контроль температуры для защиты фотоэлектрических инверторов

Мониторинг силового модуля IGBT

Инверторные модули IGBT коммутируют большие токи на высоких частотах., выделение значительного количества тепла, которое ограничивает мощность и срок службы инвертора. Прямое измерение температуры базовых пластин IGBT с использованием компактные оптоволоконные зонды обеспечивает оптимальное управление температурным режимом и предотвращает разрушение модуля из-за температурного разгона.

Температура шины постоянного тока

Соединения шин постоянного тока между фотоэлектрическими цепочками и входами инвертора пропускают большие токи со значительными пульсациями.. Плохие соединения создают горячие точки, которые снижают производительность и создают опасность возгорания.. Датчики температуры шин обеспечить непрерывный мониторинг этих критически важных точек подключения.

Измерение точки подключения объединительной коробки

Блоки объединения строк объединяют несколько фотоэлектрических цепочек, с точками подключения, подверженными воздействию окружающей среды и термоциклированию. Многоканальный оптоволоконный мониторинг блочных терминалов сумматора обнаруживает ухудшение соединения между большими солнечными батареями, не требуя индивидуального посещения объекта.

Решения для системной интеграции

Современные солнечные инверторы обладают возможностями связи, позволяющими данные мониторинга температуры интеграция с системами SCADA и платформами удаленного мониторинга. Это обеспечивает централизованный надзор за распределенными солнечными установками и планирование технического обслуживания на основе данных..

13. Как центры обработки данных достигают точного контроля температуры?

Распределение температуры в горячем и холодном коридорах

Эффективность охлаждения центра обработки данных зависит от поддержания правильной разницы температур между горячими и холодными коридорами.. Волоконно-оптический датчик температуры сети, распределенные по фальшполам и надземным помещениям, отображают тепловые режимы, оптимизация управления воздушным потоком и выявление неэффективности охлаждения.

Мониторинг разницы температур спереди и сзади стойки

Отдельные серверные стойки генерируют различную тепловую нагрузку в зависимости от вычислительной нагрузки.. Датчики температуры во входных и выходных точках стойки измеряют эффективность охлаждения, обеспечение достаточного воздушного потока предотвращает перегрев оборудования, избегая при этом потерь энергии из-за чрезмерного охлаждения.

Измерение температуры распределительного шкафа ИБП

Системы бесперебойного питания содержат мощные электронные компоненты., батарейки, и обширная проводка, выделяющая тепло, что влияет на надежность. Многоточечный оптический контроль температуры шкафов ИБП защищают эти критически важные энергосистемы от тепловых сбоев.

Система хранения энергии аккумулятора. Управление температурой.

Установка литий-ионных аккумуляторов для резервного питания или сетевых услуг требует точного контроль температуры чтобы обеспечить безопасность, производительность, и долголетие. Волоконно-оптические датчики температуры внутри батарейных стоек обеспечивают раннее предупреждение о дисбалансе элементов или условиях температурного выхода из-под контроля.

14. Какие полупроводниковые процессы требуют безпомехового измерения температуры?

Контроль температуры индукционной печи

Для выращивания полупроводниковых кристаллов и обработки пластин используются системы индукционного нагрева, генерирующие интенсивные электромагнитные поля.. Традиционный термопары страдают от ошибок измерения из-за наведенных напряжений, пока оптоволоконные датчики температуры обеспечивают точные показания, невосприимчивые к радиочастотным помехам.

Измерение температуры оборудования MOCVD и CVD

Металлоорганическое химическое осаждение из паровой фазы и связанные с ним процессы требуют точной подложки. контроль температуры при нанесении тонких пленок. Флуоресцентные оптоволоконные датчики может контролировать температуру токоприемников в атмосферах химически активных газов, не внося загрязнений и не влияя на плазменные процессы..

Мониторинг микроволнового нагрева без помех

Производство полупроводников с использованием микроволнового излучения представляет собой серьезную проблему для традиционных Датчики температуры. Оптическая сенсорная технология надежно работает в микроволновых резонаторах, предоставление важных тепловых данных для управления технологическими процессами и защиты оборудования.

Отслеживание температуры вакуумной среды

Многие этапы производства полупроводников происходят в условиях вакуума, где теплопередача резко отличается от атмосферного давления.. Волоконно-оптические зонды надежно функционируют в вакууме, высокий вакуум, и в условиях сверхвысокого вакуума без газовыделения и нарушения чистоты камеры..

15. Почему в оборудовании МРТ должны использоваться оптоволоконные датчики температуры?

Проблемы измерения среды с сильным магнитным полем

Системы магнитно-резонансной томографии генерируют магнитные поля в тысячи раз сильнее, чем магнитное поле Земли.. Любой металлик Датчики температуры будет сильно притягиваться к магниту, создание угроз безопасности и артефактов измерений. Полностью диэлектрические оптоволоконные зонды не содержат ферромагнитных материалов, безопасная работа в отверстиях МРТ.

Тепловой мониторинг градиентной катушки

Градиентные катушки МРТ быстро переключают большие токи, выделение значительного тепла, которое может повлиять на качество изображения и повредить дорогие компоненты. Встроенные оптоволоконные датчики температуры отслеживать температуру градиентной катушки, управление системами охлаждения и предотвращение перегрева во время сложных последовательностей изображений.

Отслеживание температуры поверхности пациента

Выделение радиочастотной энергии во время МРТ-сканирования может повысить температуру кожи пациента., особенно в системах сильного поля или во время интервенционных процедур. Биосовместимые оптоволоконные зонды безопасно контролировать температуру пациента, не вводя металлические предметы в отверстие сканера.

Требования к сертификации медицинского уровня

Оборудование для контроля температуры для медицинского применения должны соответствовать строгим нормативным стандартам безопасности, производительность, и электромагнитная совместимость. Производители качества обеспечивают медицинское качество оптоволоконные системы измерения температуры с соответствующими сертификатами для клинического использования.

16. Прецизионный контроль температуры при радиочастотной абляции и HIFU-терапии

Наконечник иглы для абляции, обратная связь в реальном времени

Процедуры радиочастотной абляции уничтожают опухоли или аномальные ткани посредством контролируемого нагрева.. Миниатюрные оптоволоконные датчики температуры Интегрированные в абляционные иглы обеспечивают хирургам тепловую обратную связь в режиме реального времени., обеспечение достижения терапевтической температуры, избегая при этом сопутствующего повреждения здоровых тканей.

Мониторинг фокус-зоны лечения

Высокоинтенсивный фокусированный ультразвук (HIFU) концентрирует акустическую энергию для создания локализованного нагрева глубоко внутри тела. Имплантируемые оптоволоконные датчики может быть расположен внутри или рядом с зонами лечения, проверка доставки тепловой дозы и повышение точности лечения.

Применение массивов с несколькими датчиками

В сложных процедурах абляции, нацеленных на крупные опухоли, используются несколько Датчики температуры расположены массивами вокруг объема обработки. Такое пространственное картирование температуры обеспечивает равномерное разрушение тканей по всей цели, одновременно отслеживая критические структуры, подверженные риску распространения тепла..

17. Решение проблем измерения температуры в индукционном нагревательном и микроволновом оборудовании

Сильная устойчивость к радиочастотным помехам

Промышленный индукционный нагрев для обработки металлов, сварка пластика, пищевая промышленность создает интенсивные радиочастотные электромагнитные поля, выходящие далеко за пределы нагревательной катушки.. Волоконно-оптические датчики температуры точное измерение температуры детали независимо от напряженности поля, возможность управления процессом с обратной связью.

Требования к быстрому реагированию

Многие процессы нагрева связаны с быстрыми изменениями температуры, требующими датчиков с быстрым тепловым откликом.. Флуоресцентный зонд конструкции оптимизируют тепловую связь и минимизируют массу чувствительного элемента, достижение времени отклика, подходящего для динамического управления процессом.

Обеспечение согласованности процессов

Качество изготовления зависит от повторяемости термической обработки.. Точный Измерение температуры с использованием Оптические датчики обеспечивает статистический контроль процесса, снижает процент брака, и поддерживает сертификацию качества в отраслях от автомобилестроения до аэрокосмической промышленности..

18. Кто является мировыми производителями флуоресцентных волоконно-оптических датчиков температуры??

Ведущие международные поставщики

Тем оптоволоконный датчик температуры рынок включает специализированных производителей, ориентированных на промышленные, энергокомпания, и медицинское применение. Известные компании предлагают комплексные линейки продуктов, от одноканальных приборов до сложных многоточечных систем..

Географическое распространение

Крупнейшие производители имеют мощности в Северной Америке., Европа, и Азиатско-Тихоокеанский регионы. Такое глобальное присутствие обеспечивает доступность технической поддержки в разных часовых поясах и способствует быстрой реализации международных проектов..

Обзор ассортимента продукции

Фокус производителя	Ключевые продукты	Целевые рынки
Специалисты электроэнергетики	Системы мониторинга трансформаторов и распределительных устройств	Утилиты, промышленные объекты
Поставщики медицинского оборудования	Совместимые с МРТ и хирургические датчики	Поставщики медицинских услуг, производители медицинского оборудования
Поставщики промышленной автоматизации	Датчики температуры для контроля процесса	Производство, химическая обработка

Известные лидеры отрасли

ИННОСЕН Технология (Фучжоу, Китай) специализируется на полном решения для мониторинга температуры по флуоресцентному оптоволоконному кабелю для применения в электроэнергетике, предлагая услуги по настройке и возможности оптовых поставок.

Вайдманн Оптокон (Швейцария) предоставляет системы мониторинга трансформаторов с многолетним опытом установки в глобальных энергетических сетях.

Квалитрол (США) производит комплексные решения для мониторинга активов, включая Волоконно-оптические датчики температуры для трансформаторов и другого электрооборудования.

Неоптикс (Канада, теперь часть Qualitrol) новатор в рекламе флуоресцентная волоконно-оптическая термометрия и сохраняет сильное присутствие на медицинских и промышленных рынках..

19. Как оценить технические возможности поставщика оптоволоконных датчиков?

Полнота линейки продуктов

Компетентные поставщики предлагают комплексные системы, включая передатчики., кабели, зонды, и аксессуаров, а не ограниченный выбор компонентов. Обширный портфель продуктов указывает на глубину производства и способность поддерживать разнообразные приложения..

Возможности настройки

Стандартные продукты подходят для многих применений, но сложные условия часто требуют индивидуальных решений. Производители с собственными инженерными командами, гибкие производственные процессы, и готовность разрабатывать продукты для конкретных приложений обеспечивают больший потенциал успеха проекта..

Международные сертификаты

Сертификаты качества (ИСО 9001), сертификаты электробезопасности (UL, CSA, СЕ), отраслевые сертификаты демонстрируют приверженность управлению качеством и безопасности продукции.. Медицинские приложения требуют дополнительного соответствия нормативным требованиям, включая регистрацию FDA или маркировку CE в соответствии с директивами по медицинскому оборудованию..

Службы технической поддержки

Отзывчивая техническая поддержка отличает профессиональных поставщиков от поставщиков базовой продукции.. При оценке следует учитывать наличие помощи в разработке приложений., руководство по установке, поддержка по устранению неполадок, и постмонтажное обслуживание.

Производительность доставки

График реализации проекта зависит от надежной поставки компонентов. Производители с достаточным запасом, установленная производственная мощность, Партнерство в сфере логистики обеспечивает своевременную доставку как стандартных, так и индивидуальных заказов..

20. Что важно при закупке датчиков температуры в больших количествах?

Модели сотрудничества OEM и ODM

Интеграция производителей оборудования Волоконно-оптические датчики температуры в продукцию получают выгоду от партнерства OEM, обеспечивающего частную торговую марку, индивидуальная упаковка, и техническое сотрудничество. Отношения ODM позволяют совместно разрабатывать интегрированные решения, адаптированные к конкретным конструкциям оборудования..

Примеры программ тестирования

Разумные закупки включают выборочную оценку перед размещением объемных заказов.. Профессиональные поставщики предоставляют образцы для тестирования приложений и проверки производительности., обеспечение соответствия выбранной продукции фактическим эксплуатационным требованиям.

Преимущества оптовых закупок

Заказы на большие объемы обычно имеют право на улучшение цен., приоритетное планирование производства, и расширенная техническая поддержка. Установление долгосрочных отношений поставок обеспечивает предсказуемость закупок и доступ к новым разработкам продуктов..

Гарантия быстрой доставки

Производственные мощности с достаточными мощностями и системами управления запасами обеспечивают короткие сроки выполнения даже крупных заказов.. Глобальные поставщики поддерживают региональные распределительные точки, сокращая задержки международной доставки..

Глобальная логистическая сеть

Международные проекты требуют, чтобы поставщики имели налаженные логистические партнерства, обеспечивающие эффективное таможенное оформление., экспедирование грузов, и отслеживание доставки. Опытные экспортеры упрощают закупки для зарубежных установок.

21. Что включает в себя удаленная техническая поддержка?

Обучение установке и вводу в эксплуатацию

Поставщики предоставляют подробные инструкции по установке., видеоуроки, и дистанционное руководство во время ввода системы в эксплуатацию. Complex installations may include on-site support or virtual assistance ensuring proper setup and configuration.

Troubleshooting Assistance

Technical support teams help diagnose operational issues, interpret sensor readings, and resolve system faults. Experienced suppliers maintain application knowledge bases and can quickly identify solutions based on symptom descriptions.

Software Updates and Maintenance

Современный Системы контроля температуры incorporate firmware and software requiring periodic updates. Manufacturers provide update packages, upgrade procedures, and compatibility information ensuring systems remain current with latest features.

Global Reference Cases

Access to application case studies, installation examples, and lessons learned from similar projects accelerates successful implementation. Leading manufacturers document diverse applications providing valuable reference information.

24/7 Доступность ответа

Мониторинг критической инфраструктуры может потребовать круглосуточного доступа к службе поддержки.. Премиальные поставщики предлагают техническую поддержку в несколько смен, процедуры экстренного контакта, и ускоренная замена деталей для критически важных приложений..

22. Насколько важны сертификаты CE и ROHS для вашего проекта?

Европейские требования соответствия CE

Маркировка CE указывает на соответствие европейской безопасности., здоровье, и стандарты охраны окружающей среды. Оборудование, продаваемое или установленное в странах Европейского Союза, должно иметь маркировку CE., что делает эту сертификацию необходимой для международных проектов.

Экологические стандарты ROHS

Ограничение использования опасных веществ (ROHS) директивы ограничивают использование определенных материалов в электрическом и электронном оборудовании. Соответствует ROHS Датчики температуры соблюдать экологические нормы и поддерживать цели корпоративного устойчивого развития.

Дополнительные отраслевые сертификаты

Для конкретных применений могут потребоваться сертификаты, включая ATEX или IECEx для взрывоопасных сред., UL или CSA для установок в Северной Америке, marine certifications for shipboard use, or medical device registrations for clinical applications.

Tender and Bidding Qualifications

Many project specifications mandate specific certifications. Suppliers with comprehensive certification portfolios simplify bid compliance and eliminate delays from certification acquisition after contract award.

23. Часто задаваемые вопросы

General Questions

вопрос: What advantages do fiber optic temperature sensors offer over traditional thermocouples?
A: Оптические датчики обеспечить полную электрическую изоляцию, устойчивость к электромагнитным помехам, no ground loop errors, and suitability for high voltage applications where metallic sensors fail.

вопрос: How accurate are fluorescent fiber optic temperature probes?
A: Professional-grade systems deliver accuracy suitable for critical equipment monitoring and process control applications, with specifications available from manufacturers for specific models.

вопрос: Can fiber optic sensors work in explosive atmospheres?
A: Да, the all-dielectric construction provides intrinsic safety without requiring explosion-proof housings, suitable for hazardous locations when properly certified.

вопрос: What is the typical lifespan of a fluorescent temperature probe?
A: Качество optical probes demonstrate excellent long-term stability with minimal drift, providing reliable service for extended periods in properly specified applications.

Technical Questions

вопрос: How far can fiber optic cables run between probe and transmitter?
A: Standard installations support considerable distances, with extended options available for special applications. Consult manufacturers for specific distance capabilities.

вопрос: Are fiber optic temperature sensors affected by ambient light?
A: Proper system design isolates sensing elements from ambient light, ensuring outdoor or brightly lit industrial environments don’t affect measurements.

вопрос: Могут ли системы одновременно контролировать как высокие, так и низкие температуры??
A: Многоканальные системы с соответствующим выбором датчиков могут контролировать различные диапазоны температур в разных точках измерения..

вопрос: Какое обслуживание требуют оптоволоконные датчики температуры?
A: Обычно требуется минимальное техническое обслуживание, помимо периодической проверки работы системы и проверки целостности крепления зонда..

Вопросы по применению

вопрос: Как устанавливаются щупы в обмотки трансформатора?
A: Способы установки зависят от типа трансформатора., включая заводскую встраивание во время производства или модернизацию установки через существующие отверстия.

вопрос: Могут ли оптоволоконные датчики контролировать вращающееся оборудование??
A: Специализированные методы, включая контактные кольца или беспроводную телеметрию, позволяют контролировать вращающиеся компоненты двигателей и генераторов..

вопрос: Подходят ли эти датчики для наружной установки??
A: Правильно подобранные системы с защитой окружающей среды выдерживают внешние условия, включая экстремальные температуры., влага, и УФ-воздействие.

вопрос: Как быстро флуоресцентные зонды реагируют на изменения температуры?
A: Время отклика подходит для большинства промышленных применений, с быстродействующими конструкциями, доступными для динамических процессов, требующих быстрой обратной связи.

Вопросы по закупкам

вопрос: Какая информация необходима для расценок на индивидуальные зонды?
A: Предоставьте подробную информацию о применении, включая температурный диапазон., требования к монтажу, длина кабеля, условия окружающей среды, и требования к количеству.

вопрос: Предоставляют ли производители обучение установке??
A: Профессиональные поставщики предлагают рекомендации по установке, учебные материалы, и техническая поддержка при вводе в эксплуатацию.

вопрос: Какие интерфейсы связи доступны?
A: Общие опции включают аналоговые выходы., цифровая связь (Модбус, Профибус), контакты реле, и подключение к Ethernet.

вопрос: Могут ли системы интегрироваться с существующими платформами SCADA??
A: Стандартные протоколы связи обеспечивают интеграцию с большинством промышленных систем управления и платформ управления зданием..

Вопросы выбора

вопрос: Сколько каналов мне нужно для моего приложения?
A: Требования к каналу зависят от размера оборудования, критичность, и желаемый охват мониторинга. Инженеры по применению могут рекомендовать конфигурации.

вопрос: Какой тип зонда лучше всего подходит для моего оборудования?
A: Выбор зависит от места установки., ограничения пространства, и требования к термическому соединению. Производители предлагают различные конструкции датчиков для разных сценариев..

вопрос: Должен ли я выбрать флуоресцентные или другие оптоволоконные технологии??
A: Флуоресцентные датчики преуспевать в приложениях для высокоточных точечных измерений, в то время как другие технологии могут соответствовать конкретным требованиям.

вопрос: Какие сертификаты необходимы для моего проекта?
A: Требования различаются в зависимости от местоположения, промышленность, и приложение. Просмотрите спецификации проекта и проконсультируйтесь с поставщиками относительно имеющихся сертификатов..

24. Техническая терминология

Флуоресцентный оптоволоконный датчик температуры: Устройство измерения температуры, использующее редкоземельный флуоресцентный материал, время затухания излучения которого зависит от температуры..

Оптический датчик температуры: Чувствительный элемент, содержащий флуоресцентный кристалл, расположенный в месте, где требуется измерение температуры..

Датчик температуры: Электронный прибор, генерирующий возбуждающий свет, обрабатывает сигналы флуоресценции, и выводит данные о температуре.

Кварцевый оптоволоконный кабель: Высокочистое стекловолокно, передающее световые сигналы между передатчиком и зондом.

Полностью диэлектрическая конструкция: Проектирование с использованием только непроводящих материалов, обеспечение полной электрической изоляции.

Электромагнитная невосприимчивость: Устойчивость к помехам электрических и магнитных полей, обеспечение точности измерений в электрически зашумленных средах.

Контактное измерение температуры: Прямой физический контакт между датчиком и измеряемым объектом, предоставление фактической температуры, а не излучаемых значений.

Многоточечный мониторинг температуры: Конфигурация системы: измерение температуры в нескольких местах одновременно с использованием отдельных датчиков.

Термальная точка доступа: Локализованный участок с повышенной температурой, часто указывает на развивающиеся проблемы с оборудованием.

Обнаружение повышения температуры: Выявление аномальной температуры увеличивает сигнал о потенциальных неисправностях оборудования..

Искробезопасность: Конструктивная характеристика, предотвращающая воспламенение горючих сред в нормальных или аварийных условиях..

Коррозионная стойкость: Способность противостоять химическому воздействию в агрессивных средах без ухудшения производительности..

25. Отказ

В этом руководстве представлена ​​общая информация о технологии и применении флуоресцентных оптоволоконных датчиков температуры.. Технические характеристики, ТТХ, и пригодность для конкретных применений различаются в зависимости от производителя и модели.. Представленная информация не должна заменять профессиональную инженерную оценку и консультации с квалифицированными поставщиками..

Фактическая производительность системы зависит от правильного выбора., установка, и обслуживание. Пользователям следует ознакомиться с документацией производителя., применимые стандарты, и квалифицированными специалистами при выборе оборудования для контроля температуры для критически важных применений.. Автор и издатели не несут ответственности за решения, принятые на основе информации, содержащейся в этом руководстве..

Сертификаты продукции, соответствие нормативным требованиям, а технические возможности должны быть проверены непосредственно с производителями перед закупками.. Примеры применения приведены в иллюстративных целях и могут потребовать адаптации к конкретным требованиям проекта..

Волоконно-оптический датчик температуры, Интеллектуальная система мониторинга, Производитель распределенного оптоволокна в Китае
