Transformer overcurrent vs surge perlindungan: Perbezaan utama

Kedudukan lokasi dan pemasangan

Apabila anda memeriksa sistem perlindungan pengubah, Anda akan segera menyedarinya Peranti perlindungan overcurrent Dan Peranti perlindungan lonjakan menduduki kedudukan yang sangat berbeza dalam pemasangan elektrik. Penempatan ini mencerminkan fungsi pelindung yang berbeza dan ancaman yang mereka direka untuk melawan.

Lokasi Peranti Perlindungan Overcurrent

Peranti perlindungan overcurrent Pasang secara siri dengan lilitan pengubah, diposisikan untuk memantau aliran semasa melalui litar yang mereka lindungi. Anda biasanya akan menemui peranti ini di beberapa lokasi utama:

• Pada sebelah utama daripada pengubah, Melindungi garis bekalan berliku voltan tinggi dan masuk
• Pada sebelah sekunder, Melindungi litar pengedaran voltan rendah dan beban yang disambungkan
• Di dalam panel pengedaran Dan Kabinet Switchgear, di mana pemutus litar menyediakan kedua -dua perlindungan overcurrent dan keupayaan pemotongan manual
• Dalam panel kawalan Relay Perlindungan Perumahan yang Memantau Tahap Semasa dan Menggambarkan Perintah Perjalanan ke Pemutus Litar
• Pada Pusat Kawalan Motor Dan memuatkan pengumpan, di mana relay beban melindungi cawangan peralatan individu

Pemasangan siri bermaksud semua aliran semasa beban melalui peranti pelindung ini, membolehkan mereka mengukur magnitud dan tempoh semasa dengan tepat. Kedudukan ini membolehkan peranti overcurrent untuk mengesan kedua -dua beban beransur -ansur yang berkembang lebih dari beberapa minit dan litar pendek tiba -tiba yang berlaku dalam milisaat.

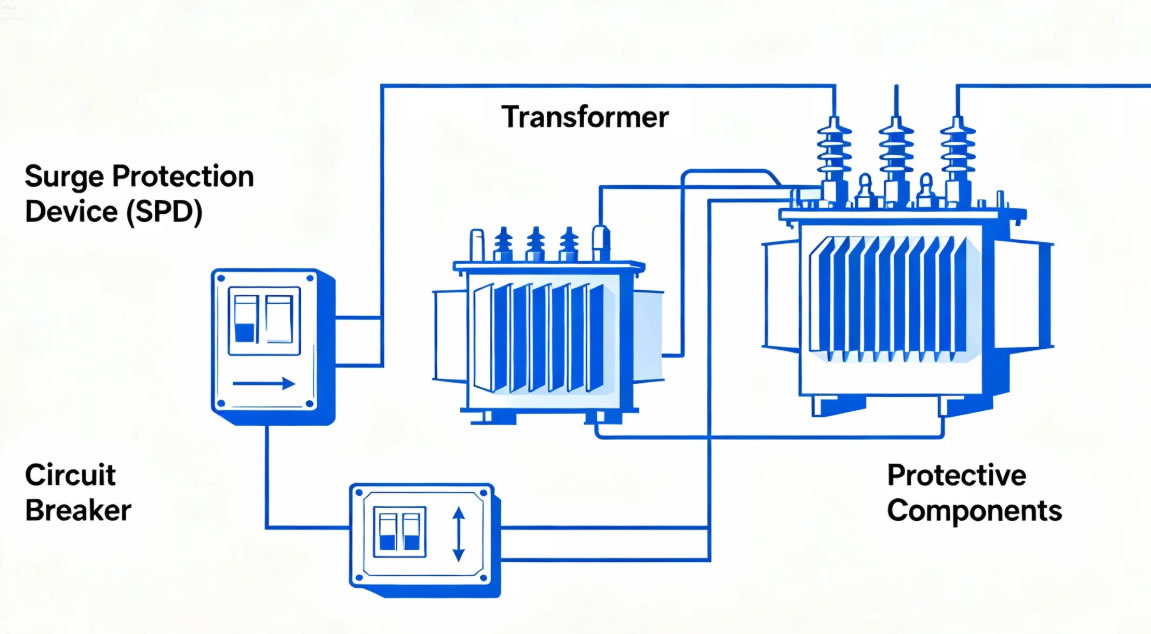

Lokasi peranti perlindungan lonjakan

Peranti pelindung lonjakan (SPD) Sambungkan selari dengan peralatan yang mereka lindungi, dipasang di antara konduktor fasa dan tanah. Anda akan menemui peranti ini pada titik strategik sepanjang sistem pengedaran kuasa:

• Di terminal utama pengubah, Melindungi sambungan bekalan kuasa yang masuk dari transien utiliti
• Pada Transformer sekunder, Menjaga sistem pengedaran voltan rendah terhadap lonjakan yang menyebarkan dari arah yang sama
• Di Pintu Perkhidmatan Utama kemudahan, Menyediakan perlindungan seluruh bangunan (Kelas I SPD)
• Dalam panel pengedaran melayani kawasan peralatan sensitif (Kelas II SPDS)
• Berhampiran Beban elektronik sensitif seperti sistem kawalan, komputer, dan instrumentasi (Kelas III SPDS)
• Pada talian komunikasi dan kawalan disambungkan ke pengubah, Melindungi litar isyarat dari lonjakan yang diinduksi

Moden Sistem Perlindungan Transformer Pintar dari FjiNTidak sering mengintegrasikan pemantauan perlindungan overcurrent dan lonjakan ke dalam kabinet tunggal, Memudahkan pemasangan semasa memberikan penglihatan yang komprehensif ke dalam kedua -dua sistem perlindungan.

Perbandingan konfigurasi pemasangan

Petua: Semasa merancang susun atur sistem perlindungan, Ingat bahawa peranti lonjakan memerlukan panjang plumbum yang paling singkat ke tanah untuk operasi yang berkesan, Walaupun peranti overcurrent memerlukan penempatan sensor semasa yang sesuai untuk pengukuran yang tepat.

Fungsi dan tujuan utama

Memahami apa jenis perlindungan yang sebenarnya membantu anda menghargai mengapa kedua -duanya diperlukan untuk perlindungan pengubah yang komprehensif. Mari kita memecahkan fungsi utama setiap sistem.

Apa perlindungan overcurrent

Perlindungan overcurrent pengubah berfungsi sebagai barisan pertahanan pertama anda terhadap kesalahan elektrik dan keadaan operasi yang tidak normal yang melibatkan aliran semasa yang berlebihan. Perlindungan ini melaksanakan beberapa fungsi kritikal:

• Memantau magnitud semasa: Terus mengukur arus mengalir melalui litar pengubah dan litar pengedaran, Membandingkan nilai -nilai ini terhadap had selamat yang telah ditetapkan
• Mengesan keadaan beban: Mengenal pasti situasi di mana arus beban melebihi kapasiti penilai pengubah, yang boleh menyebabkan terlalu panas berbahaya jika dibenarkan meneruskan
• Mengenal pasti kesalahan litar pintas: Mengiktiraf arus yang sangat tinggi yang mengalir apabila penebat gagal atau konduktor secara tidak sengaja saling menghubungi
• Memberi respons yang ditangguhkan masa: Membolehkan beban ringkas (seperti arus permulaan motor) Semasa tersandung pada keadaan overcurrent yang berterusan
• Mengganggu semasa kesalahan: Membuka litar untuk menghentikan aliran semasa, mencegah kerosakan progresif terhadap lilitan pengubah, Sistem penebat, dan peralatan yang disambungkan
• Membolehkan koordinasi selektif: Bekerja dengan peranti perlindungan hulu dan hiliran untuk mengasingkan kesalahan di lokasi yang paling sesuai, mengekalkan perkhidmatan ke litar yang tidak terjejas

Anda boleh memikirkan perlindungan overcurrent sebagai pengawal berhati -hati yang sentiasa menonton tahap semasa. Apabila semasa berada dalam had selamat, Sistem perlindungan kekal pasif. Tetapi apabila beban atau kesalahan berlaku, Ia memerlukan tindakan tegas untuk mengganggu kuasa sebelum kerosakan berlaku. Perlindungan beroperasi berdasarkan ciri-ciri semasa-semasa-overcurrents tinggi mencetuskan cepat tersandung, sementara beban sederhana membolehkan beberapa kelewatan untuk keadaan sementara untuk membersihkan.

Perlindungan lonjakan apa

Perlindungan lonjakan transformer menangani overvoltage transvorsi yang sama sekali berbeza yang dapat mencapai beribu -ribu volt di atas paras operasi normal di mikroseconds. Sistem pelindung ini melaksanakan fungsi khusus:

• Menghadkan overvoltage sementara: Pengapit Voltan Spikes ke Tahap Selamat yang boleh ditahan oleh penebat pengubah tanpa kerosakan
• Menyerap tenaga lonjakan: Mengalihkan tenaga yang terkandung dalam transien voltan ke tanah, mencegahnya daripada mencapai komponen pengubah sensitif
• Melindungi daripada kilat: Mengendalikan voltan besar dan lonjakan semasa yang disebabkan oleh serangan kilat langsung dan berdekatan
• Menindas menukar transien: Menghapuskan pancang voltan yang dihasilkan oleh operasi pemutus litar, menukar kapasitor, dan memuatkan gangguan
• Menghalang kegagalan cascade: Berhenti lonjakan di titik masuk mereka, melindungi bukan hanya pengubah tetapi semua peralatan hiliran
• Mengekalkan kestabilan voltan: Membantu menjaga voltan dalam batas yang boleh diterima semasa gangguan grid dan keadaan kesalahan

Perlindungan lonjakan berfungsi seperti injap pelega tekanan dalam sistem paip. Apabila voltan cuba naik di atas paras yang selamat, Peranti lonjakan mewujudkan jalan impedans yang rendah ke tanah, Menghilangkan tenaga yang berlebihan dari peralatan yang dilindungi. Ini berlaku begitu cepat -sering dalam nanodetik -bahawa lonjakan voltan tidak pernah mempunyai masa untuk merosakkan penebat atau komponen elektronik.

Bagaimana fungsi saling melengkapi

Di sinilah perbezaannya menjadi penting: perlindungan overcurrent tidak dapat melindungi terhadap lonjakan voltan kerana lonjakan tidak semestinya melibatkan arus tinggi dalam litar yang dilindungi. Begitu juga, perlindungan lonjakan tidak bertindak balas terhadap keadaan overcurrent kerana voltan mungkin tetap normal walaupun aliran arus yang berlebihan. Anda memerlukan kedua -dua sistem yang bekerjasama:

Nota: Moden Peranti Perlindungan Transformer Pintar dari pengeluar seperti Fjinno Pantau keadaan overcurrent dan lonjakan, Memberi perlindungan komprehensif dengan keupayaan diagnostik dan komunikasi bersepadu.

Petua: Semasa menilai skim perlindungan pengubah anda, Sahkan bahawa anda mempunyai perlindungan yang mencukupi terhadap kedua -dua keadaan overcurrent yang berterusan dan overvoltage sementara. Hanya bergantung pada satu jenis meninggalkan kelemahan kritikal yang boleh menyebabkan kegagalan yang tidak dijangka.

Bagaimana perlindungan overcurrent berfungsi

Memahami prinsip operasi Peranti perlindungan overcurrent Membantu anda memilih peralatan yang betul dan menyelesaikan masalah ketika mereka muncul. Sistem pelindung ini bergantung kepada prinsip -prinsip elektrik asas untuk mengesan dan bertindak balas terhadap keadaan semasa yang tidak normal.

Mekanisme pengesanan semasa

Setiap peranti pelindung berlebihan menggabungkan beberapa kaedah mengesan magnitud semasa. Pendekatan pengesanan berbeza -beza bergantung pada jenis peranti dan keperluan aplikasi:

• Penderiaan terma langsung: Dalam fius dan pemutus magnetik terma, Arus itu sendiri mengalir melalui elemen penderiaan yang memanaskan secara proporsional dengan magnitud semasa. Apabila suhu melebihi ambang, peranti beroperasi.
• Penderiaan magnet: Pemutus litar menggunakan gegelung elektromagnet yang menghasilkan daya magnet berkadar dengan semasa. Arus tinggi menjana medan magnet yang kuat yang secara mekanikal melancarkan pemutus.
• Transformer semasa (Cts): Geganti pelindung menggunakan CTS untuk menurunkan arus utama ke tahap yang boleh diukur sambil mengekalkan perwakilan berkadar bentuk gelombang semasa sebenar.
• Sensor Kesan Hall: Peranti perlindungan elektronik moden menggunakan sensor keadaan pepejal yang mengukur medan magnet di sekitar konduktor, memberikan pengukuran semasa yang tepat tanpa sambungan elektrik langsung.
• Rogowski Coils: Sensor gegelung fleksibel ini membungkus konduktor, mengukur arus melalui induksi elektromagnetik tanpa memerlukan gangguan litar untuk pemasangan.

Lengkung ciri-ciri semasa

Salah satu konsep yang paling penting dalam perlindungan overcurrent ialah hubungan antara magnitud semasa dan masa operasi. Peranti perlindungan Jangan pergi dengan serta-merta pada petunjuk pertama yang berlebihan-mereka mengikuti lengkung semasa yang direka dengan teliti yang mengimbangi penjelasan kesalahan cepat terhadap toleransi untuk beban sementara.

Apabila anda meneliti lengkung semasa semasa, Anda akan melihat bagaimana peranti bertindak balas terhadap tahap overcurrent yang berbeza:

• Rantau termal (perlindungan beban berlebihan): Pada arus yang cukup tinggi di atas penilaian (100-600% Biasanya), Peranti beroperasi dengan ciri masa songsang -arus lebih tinggi menyebabkan operasi lebih cepat. Ini membolehkan beban sementara yang tidak berbahaya sambil melindungi daripada overcurrent yang berterusan.
• Rantau magnet (Perlindungan litar pintas): Pada arus yang sangat tinggi (Biasanya >600-1000% penarafan), Perjalanan peranti hampir seketika, membersihkan kesalahan berbahaya sebelum mereka boleh menyebabkan kerosakan yang ketara.
• Zon penyelarasan: Kurva peranti hulu dan hiliran mesti dipelihara dengan teliti untuk memastikan operasi selektif -hanya peranti yang paling dekat dengan kesalahan harus melakukan perjalanan dalam keadaan biasa.

Operasi pemutus litar termal-magnetik

Mari kita jalankan apa yang berlaku di dalam yang biasa Pemutus litar termal-magnetik Apabila anda mengalami keadaan kesalahan yang berbeza. Ini membantu anda memahami mengapa pemutus berkelakuan berbeza bergantung pada jenis overcurrent:

Semasa beban sederhana (120-150% penarafan):

1. Arus mengalir melalui jalur bimetallic, yang terdiri daripada dua logam dengan kadar pengembangan terma yang berbeza yang terikat bersama.
2. Seperti semasa memanaskan jalur, pengembangan pembezaan menyebabkan ia membongkok.
3. Selepas beberapa saat hingga minit (bergantung pada magnitud semasa), jalur selekoh cukup jauh untuk melepaskan selak mekanikal.
4. Selak melepaskan mekanisme yang dimuatkan musim bunga yang membuka kenalan pemutus.
5. Perjalanan pemutus, Mengganggu aliran semasa dan melindungi pengubah dari kerosakan haba.

Semasa kesalahan litar pintas (10-50 Penarafan masa):

1. Arus besar mewujudkan medan magnet yang kuat dalam gegelung elektromagnetik pemutus.
2. Daya magnet ini segera menarik lengan yang melepaskan mekanisme perjalanan.
3. Kenalan pemutus mula memisahkan dalam milisaat (Biasanya 1-5 milisaat).
4. ARC Chutes dan grid deionisasi memadamkan arka elektrik yang dihasilkan.
5. Arus kesalahan terganggu sebelum ia dapat merosakkan lilitan pengubah atau menyebabkan kebakaran.

Operasi relay overcurrent elektronik

Moden Sistem Perlindungan Transformer semakin bergantung pada geganti berasaskan mikropemproses yang menawarkan ciri-ciri perlindungan yang canggih melampaui apa yang dapat diberikan oleh pemutus sederhana. Semasa anda memasang relay overcurrent elektronik, Inilah yang berlaku:

• Pensampelan semasa yang berterusan: Relay mengukur beribu -ribu kali sesaat melalui transformer semasa, membina gambaran terperinci mengenai bentuk gelombang semasa.
• Pemprosesan isyarat digital: Mikropemproses menganalisis data sampel, mengira arus RMS, Nilai puncak, dan kandungan harmonik.
• Perbandingan dengan tetapan: Relay membandingkan nilai yang diukur terhadap tetapan pickup yang diprogramkan oleh pengguna dan lengkung kelewatan masa.
• Logik keputusan perjalanan: Apabila keadaan overcurrent melebihi tetapan untuk masa yang ditentukan, relay menutup hubungan perjalanan yang pemutus litar isyarat dibuka.
• Rakaman acara: Relay menyimpan data kesalahan termasuk magnitud, tempoh, dan penangkapan gelombang untuk analisis pasca acara.

Anda boleh memikirkan relay elektronik sebagai penjaga pintar yang bukan sahaja melindungi pengubah anda tetapi juga membantu anda memahami apa yang berlaku ketika kesalahan berlaku. Sistem seperti Peranti Perlindungan Pintar Fjinno Mengintegrasikan perlindungan overcurrent dengan keupayaan komunikasi, Membenarkan pemantauan dan diagnostik jauh yang memudahkan penyelenggaraan dan penyelesaian masalah.

Petua: Semasa menetapkan parameter perlindungan overcurrent, Sentiasa mengambil kira pengubah inrush arus, yang boleh dicapai 8-12 Kali dinilai semasa untuk beberapa kitaran semasa tenaga. Tetapan perlindungan anda mesti membolehkan lonjakan sementara ini tanpa gangguan tersandung.

Jenis peranti perlindungan overcurrent

Anda akan menghadapi beberapa kategori yang berbeza Peranti perlindungan overcurrent dalam aplikasi Transformer, masing -masing dengan ciri -ciri operasi yang unik, Kelebihan, dan kes penggunaan yang ideal. Memahami perbezaan ini membantu anda memilih perlindungan yang paling sesuai untuk keadaan khusus anda.

Kesan terhadap keselamatan pengubah

Pelaksanaan yang betul perlindungan overcurrent secara langsung menentukan sama ada pengubah anda beroperasi dengan selamat sepanjang hayat perkhidmatan yang dimaksudkan atau mengalami kegagalan pramatang. Memahami kesan keselamatan ini membantu anda menghargai mengapa perlindungan overcurrent patut mendapat perhatian yang teliti semasa reka bentuk, pemasangan, dan penyelenggaraan.

Pencegahan penggulungan terlalu panas

Apabila arus melebihi kapasiti pengubah yang dinilai, konduktor tembaga atau aluminium dalam belitan panas mengikut hubungan I²R -menggabungkan kuadrup semasa kesan pemanasan. Panas yang berlebihan ini menyebabkan pelbagai bentuk kerosakan:

• Degradasi penebat: Penebat Transformer mengikuti “Peraturan sepuluh darjah”- Setiap 10 ° C Peningkatan di atas suhu dinilai secara kasar mengurangkan kehidupan penebat. Pengubah yang beroperasi pada tahap 20 ° C di atas mungkin bertahan sahaja 5 tahun dan bukannya yang diharapkan 20+ Tahun.
• Penguraian minyak: Dalam transformer yang dipenuhi minyak, Panas yang berlebihan memecah minyak penebat, membentuk enapcemar, asid, dan kelembapan yang terus berkompromi dengan integriti penebat.
• Tekanan mekanikal: Pengembangan haba dan penguncupan dari struktur berbasikal suhu berliku -liku struktur pengapit, membenarkan pergerakan yang boleh merosakkan penebat semasa kesalahan berikutnya.
• Penuaan dipercepatkan: Walaupun kegagalan segera tidak berlaku, Tekanan terma kumulatif semakin melemahkan penebat sehingga berlaku pecahan akhirnya.

Betul perlindungan overcurrent menghalang mekanisme kerosakan terma ini dengan mengehadkan kedua -dua magnitud dan tempoh keadaan overcurrent. Sistem perlindungan memastikan bahawa sebarang beban sama ada kekal dalam had terma yang selamat atau terganggu sebelum kerosakan kumulatif berlaku.

Mengelakkan kerosakan sistem penebat

Kekuatan mekanikal yang sangat tinggi semasa kesalahan litar pintas menimbulkan ancaman segera kepada penebat pengubah dan integriti struktur. Apabila aliran semasa kesalahan -berpotensi mencapai 20-30 masa dinilai kuasa -kuasa elektromagnetik antara konduktor boleh melebihi 100 kali nilai normal. Pasukan ini boleh:

• Memutarbelitkan atau meruntuhkan gulungan, menghancurkan penebat antara giliran atau lapisan
• Menyebabkan konduktor bergerak dalam struktur penebat mereka, menjauhkan atau menusuk penebat
• Menjana getaran yang secara mekanikal menekan sistem penebat dan struktur sokongan
• Buat bintik -bintik panas di mana arus tertumpu menyebabkan terlalu panas setempat

Cepat bertindak perlindungan overcurrent-Menghantar elemen seketika pemutus litar atau fius yang mengehadkan semasa-menguatkan tempoh kesalahan dan oleh itu mengehadkan tenaga mekanikal yang dapat merosakkan dalaman pengubah. Perbezaan antara kesalahan yang dibersihkan 0.05 detik berbanding 0.5 detik boleh bermakna perbezaan antara tekanan kecil dan kegagalan struktur bencana.

Pengurangan risiko kebakaran

Kebakaran Transformer mewakili salah satu mod kegagalan yang paling berbahaya, mengancam bukan hanya pengubah itu sendiri tetapi berpotensi keseluruhan kemudahan dan struktur sekitar. Keadaan overcurrent menyumbang kepada risiko kebakaran melalui beberapa mekanisme:

• Sambungan terlalu panas: Sambungan longgar atau terlalu kecil mengembangkan rintangan yang tinggi, mewujudkan bintik -bintik panas setempat yang boleh menyalakan penebat atau bahan mudah terbakar. Perlindungan beban membantu dengan mengehadkan arus melalui sambungan masalah ini.
• Pencucuhan penebat penggulungan: Terlalu panas dapat meningkatkan suhu penebat ke titik pencucuhannya, Memulakan kebakaran dalaman yang mungkin tidak dapat dikesan sehingga kegagalan bencana berlaku.
• Kebakaran minyak: Dalam transformer yang dipenuhi minyak, Kesalahan dalaman yang teruk dapat menguap minyak penebat, Membuat gas mudah terbakar yang boleh menyala atau meletup jika tidak cepat terganggu.
• Bahaya Flash Arc: Kesalahan yang tidak jelas mendedahkan kakitangan penyelenggaraan kepada peristiwa flash arka berbahaya. Perlindungan overcurrent yang betul mengehadkan tempoh arka dan tenaga, Mengurangkan keterukan kecederaan.

Dengan cepat mengesan dan mengganggu keadaan kesalahan, Peranti perlindungan overcurrent berkhidmat sebagai pertahanan utama anda terhadap senario kebakaran ini. Sistem perlindungan bertindak sebagai mekanisme tindak balas awal dan automatik yang menghentikan masalah sebelum mereka meningkat ke tahap berbahaya.

Jangka hayat peralatan lanjutan

Selain menghalang kegagalan bencana, Perlindungan overcurrent yang berkesan memanjangkan hayat perkhidmatan pengubah melalui beberapa mekanisme yang kurang jelas:

• Mengurangkan berbasikal haba: Dengan mengehadkan magnitud dan tempoh yang berlebihan, Sistem perlindungan meminimumkan berbasikal suhu yang secara mekanikal menekankan penebat dan sambungan.
• Integriti penebat yang dipelihara: Mencegah terlalu panas mengekalkan kekuatan dielektrik penebat pada tahap reka bentuk, memastikan pengubah dapat menahan tegasan voltan normal dan overvoltage sementara.
• Mengekalkan kualiti minyak: Mengehadkan Tekanan Thermal mengekalkan sifat penebat minyak dan menghalang pembentukan bahan cemar yang mempercepat penuaan.
• Penukar paip yang dilindungi: Perlindungan overcurent menghalang operasi penukar ketuk di bawah beban yang berlebihan, mengelakkan kerosakan hubungan dan memanjangkan hayat penukar paip.
• Mengurangkan tekanan mekanikal: Mengehadkan magnitud semasa kesalahan mengurangkan daya mekanikal yang dapat melonggarkan struktur penjepit dan merosakkan geometri penggulungan.

Kajian ekonomi secara konsisten menunjukkan bahawa transformer dengan perlindungan lari yang diterapkan dan dikekalkan dengan betul 25-40% lebih lama daripada mereka yang mempunyai perlindungan yang tidak mencukupi atau tidak diselenggarakan. Kehidupan yang dilanjutkan ini diterjemahkan secara langsung kepada jumlah kos pemilikan yang lebih rendah dan mengurangkan perbelanjaan modal untuk penggantian pramatang.

Nota: Moden Sistem Perlindungan Transformer Pintar Seperti orang -orang dari Fjinno Menggabungkan perlindungan overcurrent dengan pemantauan haba, Menyediakan perlindungan komprehensif terhadap kedua-dua ancaman overcurrent segera dan kesan penuaan terma jangka panjang.

Bagaimana Perlindungan Lonjakan Berfungsi

Manakala perlindungan overcurrent pengawal terhadap masalah semasa yang berterusan, perlindungan lonjakan menangani overvoltage transvorsi yang sama sekali berbeza yang dapat memusnahkan penebat dan elektronik sensitif dalam mikroseconds. Memahami Bagaimana Peranti Perlindungan Lonjakan Beroperasi Membantu Anda Menghargai Peranan Kritikal Mereka Dalam Perlindungan Transformer Komprehensif.

Sifat lonjakan voltan

Sebelum menyelam ke dalam mekanisme perlindungan, anda perlu memahami apa yang anda lindungi daripada. Lonjakan voltan -juga dipanggil transien atau pancang -adalah overvoltage ringkas yang dapat mencapai beribu -ribu volt di atas paras normal. Lonjakan ini berasal dari beberapa sumber:

• Kilat menyerang: Serangan langsung ke talian kuasa atau serangan berdekatan yang pasangan tenaga ke dalam sistem elektrik melalui induksi elektromagnet dapat menjana lonjakan melebihi 100,000 volt.
• Operasi beralih: Pembuka litar pembukaan atau penutupan, terutamanya pada beban induktif, mewujudkan transien voltan yang menyebarkan melalui sistem kuasa.
• Switching Bank Capacitor: Bank kapasitor utiliti menghidupkan dan mematikan menjana transien osilasi ciri.
• Pembersihan kesalahan: Apabila peranti pelindung mengganggu semasa kesalahan, Perubahan semasa tiba -tiba mendorong pancang voltan dalam induktansi sistem.
• Beban penolakan: Kehilangan beban secara tiba -tiba, seperti ketika perjalanan motor besar di luar talian, boleh menyebabkan voltan buat sementara waktu.

Apa yang menjadikan lonjakan ini begitu berbahaya adalah gabungan voltan tinggi dan masa kenaikan yang sangat cepat. Walaupun lonjakan hanya boleh bertahan hanya mikrosecond, Voltan boleh meningkat dari paras normal ke paras yang merosakkan dalam nanodekonda -jauh terlalu cepat untuk peranti overcurrent untuk bertindak balas.

Prinsip pengapit voltan

Semua Peranti perlindungan lonjakan bekerja dengan prinsip asas yang sama: Mereka mewujudkan laluan impedans yang rendah ke tanah apabila voltan melebihi ambang yang telah ditetapkan. Fikirkan ia seperti injap pelega tekanan pada sistem air. Apabila tekanan (voltan) membina terlalu tinggi, injap (SPD) terbuka untuk melepaskan kelebihannya, mencegah kerosakan pada sistem.

Inilah yang berlaku apabila lonjakan voltan mencecah pengubah yang dilindungi:

1. Lonjakan tiba: Lonjakan yang disebabkan oleh kilat memasuki sistem, menyebabkan voltan mula meningkat dengan cepat.
2. SPD bertindak balas: Apabila voltan mencapai voltan pengikat peranti (Biasanya 1.3-2.0 kali voltan puncak biasa), Komponen dalaman SPD berubah dari impedans yang tinggi kepada impedans yang rendah dalam nanodisis.
3. Lencongan semasa: Arus lonjakan mengalir melalui SPD ke tanah dan bukannya melalui penebat pengubah.
4. Batasan voltan: Voltan pengapit SPD ke tahap yang selamat -tipikal 2-3 kali voltan puncak normal - bahawa penebat pengubah dapat bertahan.
5. Penyerapan tenaga: SPD menghilangkan tenaga lonjakan sebagai haba dalam komponen dalamannya.
6. Pemulihan: Setelah lonjakan berlalu, SPD kembali ke keadaan impedansnya yang tinggi, Bersedia untuk acara seterusnya.

Keseluruhan proses ini berlaku dalam mikroseconds atau nanoseconds, melindungi pengubah anda sebelum lonjakan dapat menyebabkan kerosakan.

Varistor oksida logam (Bergerak) Operasi

Varigasi logam oksida mewakili teknologi yang paling biasa dalam peranti perlindungan lonjakan. Memahami bagaimana kerja bergerak membantu anda memilih dan mengekalkan komponen kritikal ini.

MOV terdiri daripada bijirin zink oksida yang dipisahkan oleh sempadan bijian yang menghasilkan banyak persimpangan P-N mikroskopik. Di bawah voltan biasa:

• Persimpangan ini bertindak sebagai penebat, Membentangkan rintangan yang sangat tinggi (megohms)
• Hanya microamperes arus kebocoran mengalir melalui MOV
• Peranti mempunyai kesan yang tidak dapat diabaikan pada operasi sistem biasa

Apabila voltan melebihi ambang pengapit MOV:

• Persimpangan sempadan bijian bermula melalui terowong kuantum dan kerosakan longsor
• Rintangan jatuh dari megohms ke beberapa ohms dalam nanoseconds
• Lonjakan arus mengalir melalui mov dan bukannya peralatan yang dilindungi
• MOV mengehadkan voltan ke tahap pengapitnya -tipikal 1.5-2.5 kali voltan puncak nominal
• Selepas lonjakan berlalu, Persimpangan kembali ke keadaan penebat mereka

Keindahan teknologi MOV terletak pada sifat bertindak sendiri yang melekat-tiada litar kawalan luaran atau bekalan kuasa diperlukan. Peranti bertindak balas secara automatik ke overvoltage, menjadikannya sangat dipercayai Perlindungan lonjakan transformer.

Tiub pelepasan gas (Gdt) Operasi

Tiub pelepasan gas menawarkan pendekatan lain untuk melonjak perlindungan, Terutama berharga untuk mengendalikan lonjakan tenaga yang sangat tinggi. Apabila anda perlu melindungi daripada serangan kilat langsung atau transien beralih teruk, GDT memberikan keupayaan pengendalian tenaga yang unggul.

GDT terdiri daripada dua elektrod yang dipisahkan oleh gas lengai (biasanya argon atau neon) dalam sampul seramik atau kaca yang dimeteraikan. Operasi mengikuti urutan ini:

1. Operasi biasa: Di bawah voltan percikan, Gas bertindak sebagai penebat, dan GDT memberikan impedans yang sangat tinggi (Gigohms).
2. Ketibaan lonjakan: Apabila voltan melebihi ambang percikan (Biasanya 500-2500V bergantung pada reka bentuk), medan elektrik antara elektrod menjadi cukup kuat untuk mengionkan gas.
3. Pembentukan arka: Sebaik sahaja pengionan bermula, arka elektrik membentuk melalui gas terionisasi, Membuat jalan impedans yang rendah (biasanya kurang daripada 1 ohm).
4. Pengaliran semasa: Arka menjalankan lonjakan arus ke tanah, dengan voltan merentasi GDT jatuh ke voltan arka yang rendah (biasanya 10-30V).
5. Kepupusan arka: Apabila arus lonjakan menurun di bawah kepupusan GDT semasa, Arka memadamkan dan peranti kembali ke keadaan impedans yang tinggi.

GDTS cemerlang dalam mengendalikan lonjakan tenaga tinggi kerana arka boleh melakukan beribu-ribu amperes sambil menghilangkan haba minimum-pemindahan tenaga ke gas dan bukannya pemanasan komponen pepejal. Walau bagaimanapun, GDT mempunyai masa tindak balas yang lebih perlahan (mikroseconds dan bukannya nanoseconds) dan voltan yang lebih tinggi daripada MOV, Oleh itu, anda sering melihat kedua-dua teknologi digabungkan dalam skim perlindungan pelbagai peringkat.

Avalanche Diode (TV) Operasi

Penindas voltan sementara (Diod TVS) Gunakan kerosakan Avalanche Semikonduktor untuk memberikan pengapit voltan yang sangat cepat. Apabila anda perlu melindungi elektronik sensitif yang berkaitan dengan sistem kawalan pengubah, Diod TVS menawarkan masa tindak balas yang diukur dalam picoseconds.

Diod TVS direka khas peranti persimpangan P-N yang beroperasi dalam mod kerosakan terbalik:

• Di bawah voltan kerosakan: Diod menghalang aliran semasa, Membentangkan impedans yang tinggi serupa dengan mana-mana diod yang terbalik
• Pada voltan kerosakan: Pendaraban Avalanche bermula -elektron mendapat tenaga yang cukup untuk mengetuk elektron lain percuma, Membuat kesan lata
• Di atas kerosakan: Diod sangat banyak di rantau pecahannya, voltan pengapit semasa menjalankan arus lonjakan
• Had terma: Persimpangan semikonduktor mesti menghilangkan tenaga lonjakan sebagai haba; melebihi kapasiti terma boleh memusnahkan peranti

Anda akan menemui diod TVS melindungi litar kawalan voltan rendah, Antara muka komunikasi, dan input sensor yang dikaitkan dengan sistem pemantauan dan perlindungan pengubah moden. Sambutan mereka yang sangat cepat dan voltan pengapit yang tepat menjadikannya sesuai untuk elektronik sensitif, Walaupun kapasiti pengendalian tenaga mereka yang agak rendah menghadkan penggunaannya dalam perlindungan litar kuasa utama.

Petua: Moden Sistem Perlindungan Transformer Pintar dari Fjinno Menggabungkan perlindungan lonjakan pelbagai lapisan menggunakan kombinasi movs yang diselaraskan, GDTS, dan diod TV untuk memberikan perlindungan yang komprehensif untuk kedua -dua litar kuasa dan elektronik kawalan sensitif.

Jenis peranti perlindungan lonjakan

Anda akan menghadapi beberapa kategori Peranti perlindungan lonjakan dalam aplikasi Transformer, masing -masing direka untuk tahap voltan tertentu, Keperluan pengendalian tenaga, dan lokasi pemasangan. Memahami klasifikasi ini membantu anda merancang skim perlindungan pelbagai peringkat yang berkesan.

Peranan dalam Perlindungan Sistem

Berkesan perlindungan lonjakan Memberi faedah yang jauh melebihi pengubah itu sendiri, Menyumbang kepada kebolehpercayaan sistem kuasa keseluruhan dan panjang umur peralatan. Memahami kesan yang lebih luas ini membantu membenarkan pelaburan perlindungan lonjakan dan pelaksanaan yang optimum.

Perlindungan peralatan elektronik sensitif

Kemudahan moden semakin bergantung pada peralatan elektronik yang jauh lebih terdedah kepada transien voltan daripada peranti elektromagnetik tradisional. Walaupun pengubah mungkin menahan overvoltage ringkas, bekalan kuasa, pemacu kekerapan berubah -ubah, Pengawal logik yang boleh diprogramkan, Dan peralatan komputer yang dilayan dapat gagal dari lonjakan jauh di bawah kemampuan menahan pengubah.

Apabila anda melaksanakan komprehensif Perlindungan lonjakan transformer, anda membuat payung pelindung yang melindungi:

• Sistem automasi bangunan: Kawalan HVAC, kawalan pencahayaan, dan sistem keselamatan yang semakin bergantung pada peralatan berasaskan mikropemproses sensitif
• Infrastruktur Teknologi Maklumat: Pelayan, suis rangkaian, dan peralatan telekomunikasi yang memerlukan kuasa bersih untuk operasi yang boleh dipercayai
• Sistem Kawalan Perindustrian: PLCS, Peralatan SCADA, dan pengawal proses menguruskan operasi pengeluaran kritikal
• Peralatan perubatan: Peranti diagnostik dan sistem pemantauan pesakit di mana kegagalan yang disebabkan oleh lonjakan dapat menjejaskan keselamatan pesakit
• Instrumentasi makmal: Penyelidikan dan peralatan analisis dengan ketepatan elektronik terdedah kepada transien voltan yang sederhana

Ekonomi menarik: Sistem perlindungan lonjakan yang ditentukan dengan harga beberapa ribu dolar dapat melindungi berjuta -juta dolar peralatan elektronik sensitif yang disambungkan ke hilir pengubah.

Pencegahan kerosakan yang disebabkan oleh kilat

Kilat mewakili ancaman sementara yang paling teruk yang dihadapi oleh kebanyakan pemasangan. Sementara serangan langsung ke bangunan agak jarang berlaku, Serangan dan serangan yang berdekatan ke garis kuasa overhead pasangan tenaga yang besar ke dalam sistem elektrik. Tanpa mencukupi perlindungan lonjakan, Tenaga ini boleh:

• Penebat pengubah tusukan, menyebabkan kegagalan bencana segera
• Kerosakan Mekanisme Changer dan Menukar Kenalan
• Memusnahkan peralatan elektronik dan pemantauan kawalan
• Menyebabkan kebakaran dalam minyak pengubah atau bahan sekitar
• Menyebarkan melalui sistem pengedaran, merosakkan pelbagai peralatan secara serentak

Statistik dari syarikat insurans menunjukkan bahawa akaun kerosakan peralatan yang berkaitan dengan kilat 20-30% daripada semua kegagalan pengubah di kawasan dengan aktiviti kilat sederhana hingga tinggi. Perlindungan lonjakan yang betul dapat mengurangkan kadar kegagalan ini dengan 80-90%, menterjemahkan ke simpanan besar dalam kos penggantian dan menghindari downtime.

Penghapusan Beralih Gangguan sementara

Melampaui kilat, Operasi menukar setiap hari menjana transien voltan yang mengumpul kerosakan dari masa ke masa. Operasi pemutus litar, Switching Bank Capacitor, Motor bermula, dan pembersihan kesalahan semua membuat pancang voltan yang menekankan penebat dan mengganggu peralatan sensitif.

Peranti pelindung lonjakan menindas transien operasi ini, menyediakan pelbagai faedah:

• Kehidupan penebat yang dilanjutkan: Dengan mengehadkan tekanan voltan, SPD Mengurangkan kemerosotan penebat kumulatif yang akan menyebabkan kegagalan pramatang
• Mengurangkan Perjalanan Gangguan Peralatan: Banyak pemacu elektronik dan bekalan kuasa mempunyai perlindungan overvoltage yang boleh menyebabkan penutupan semasa peristiwa sementara; Perlindungan lonjakan menghalang gangguan ini
• Kualiti kuasa yang lebih baik: Menindas Transien Mengurangkan Gangguan Elektromagnet yang Boleh Menyebabkan Kesalahan Data dan Masalah Komunikasi
• Koordinasi yang lebih baik: Dengan transien dikawal, Skim Penyelarasan Peranti Pelindung berfungsi seperti yang direka daripada mengalami interaksi yang tidak dijangka

Kebolehpercayaan sistem yang dipertingkatkan

Kesan kumulatif perlindungan lonjakan komprehensif adalah kebolehpercayaan sistem yang lebih baik. Kemudahan yang melaksanakan laporan perlindungan lonjakan pelbagai peringkat yang diselaraskan:

• 40-60% pengurangan kegagalan peralatan yang disebabkan oleh gangguan elektrik
• Mengurangkan kekerapan perjalanan yang tidak dapat dijelaskan dan kerosakan sistem
• Hayat perkhidmatan yang dilanjutkan untuk transformer, switchgear, dan peralatan elektronik
• Kos penyelenggaraan yang lebih rendah disebabkan oleh penggantian komponen yang dikurangkan
• Peningkatan masa untuk proses kritikal dan mengurangkan pengeluaran yang hilang

Untuk kemudahan kritikal -pusat data, hospital, perkhidmatan kecemasan, Industri Proses Berterusan - Penambahbaikan kebolehpercayaan ini sering membenarkan pelaburan perlindungan lonjakan melalui kos gangguan yang dielakkan sahaja, Malah sebelum mempertimbangkan penjimatan pengganti peralatan.

Nota: Moden Sistem Perlindungan Transformer Pintar dari Fjinno Mengintegrasikan pemantauan perlindungan lonjakan dengan perlindungan overcurrent dan fungsi diagnostik lain, Memberi penglihatan yang komprehensif ke dalam semua ancaman untuk mengubah kesihatan dan membolehkan strategi penyelenggaraan proaktif.

Perbezaan sasaran perlindungan

Perbezaan yang paling asas antara perlindungan overcurrent Dan perlindungan lonjakan terletak pada fenomena elektrik yang sama sekali berbeza setiap sistem alamat. Memahami perbezaan sasaran ini membantu anda mengenali mengapa kedua -dua jenis perlindungan adalah penting dan tidak dapat menggantikan satu sama lain.

Sasaran perlindungan overcurrent

Perlindungan overcurrent pengubah memberi tumpuan kepada ancaman berkaitan semasa yang berkembang dari masa ke masa skala dari keadaan berterusan hingga beberapa kitaran kekerapan kuasa:

Perhatikan bahawa semua ancaman ini melibatkan magnitud semasa yang tidak normal yang berterusan untuk sekurang -kurangnya beberapa kitaran kekerapan kuasa. Malah kesalahan litar pintas terpantas yang perlindungan overcurrent mesti jelas wujud sekurang-kurangnya 16-20 milisaat pada sistem 60Hz (satu kitaran). Skala masa ini membolehkan peranti perlindungan elektromekanik dan elektronik untuk dirasakan, tentukan, dan bertindak balas.

Sasaran perlindungan lonjakan

Perlindungan lonjakan transformer menangani ancaman yang berkaitan dengan voltan yang berlaku pada skala masa beribu-ribu kali lebih cepat daripada fenomena overcurrent:

Transien voltan ini berlaku dengan cepat bahawa peranti overcurrent tidak dapat bertindak balas dalam masa. Pada masa pemutus litar dapat mula bergerak, Lonjakan telah menyebabkan kerosakan atau selamat dilepaskan oleh peranti perlindungan lonjakan.

Mengapa kedua -dua jenis perlindungan adalah penting

Perbezaan sasaran menjelaskan mengapa anda memerlukan kedua -dua sistem perlindungan berfungsi bersama:

• Perlindungan overcurrent tidak dapat melindungi daripada lonjakan: Lonjakan 10kv yang tahan lama 10 mikroseconds tidak akan melakukan alat -alat overcurrent yang melampau kerana magnitud semasa mungkin rendah dan tempoh terlalu singkat untuk mekanisme terma atau elektromagnetik untuk bertindak balas.
• Perlindungan lonjakan tidak dapat melindungi daripada overcurrent: A 200% beban yang akhirnya akan memusnahkan penebat melalui pemanasan menghasilkan tahap voltan biasa, Jadi peranti lonjakan tidak akan mengaktifkan.
• Beberapa kesalahan memerlukan kedua -duanya: Kilat serangan boleh menyebabkan kegagalan penebat yang kemudiannya menghasilkan litar pintas. Perlindungan lonjakan mengehadkan voltan awal sementara, sementara perlindungan overcurrent membersihkan arus kesalahan yang terhasil.
• Penyelarasan adalah kritikal: Perlindungan lonjakan memanjangkan kehidupan pengubah dengan mencegah kemerosotan penebat yang akhirnya akan menyebabkan kesalahan yang memerlukan perlindungan overcurrent untuk membersihkan.

Petua: Semasa menjalankan audit perlindungan pengubah, Sahkan bahawa anda mempunyai perlindungan yang mencukupi terhadap kedua -dua keadaan teratur yang berterusan/berulang -ulang dan overvoltage sementara. Mencari satu jenis perlindungan tanpa yang lain menunjukkan jurang yang serius dalam falsafah perlindungan anda.

Perbandingan masa tindak balas

Kelajuan tindak balas yang berbeza secara dramatik perlindungan overcurrent berbanding perlindungan lonjakan mencerminkan skala masa yang berbeza dari ancaman yang mereka hadapi. Memahami perbezaan masa ini membantu anda menghargai sifat khusus setiap jenis perlindungan.

Masa tindak balas perlindungan berlebihan

Peranti perlindungan overcurrent beroperasi pada skala masa dari milisaat hingga beberapa saat, Memadankan tempoh ancaman yang berkaitan dengan semasa yang mereka lindungi daripada:

Malah peranti overcurrent yang paling cepat-mengehadkan fius yang beroperasi pada litar pintas yang teruk-memerlukan sekurang-kurangnya satu perempat kitaran kekerapan kuasa untuk membersihkan kesalahan. Kelajuan ini sepenuhnya mencukupi untuk ancaman yang berkaitan dengan semasa tetapi tidak lambat untuk transien voltan.

Masa tindak balas perlindungan lonjakan

Peranti pelindung lonjakan mesti bertindak balas dengan magnitud lebih cepat ke voltan pengapit sebelum kerosakan penebat berlaku:

Perhatikan bahawa masa tindak balas peranti lonjakan diukur pada bilion atau berjuta -juta detik -ribuan hingga berjuta -juta kali lebih cepat daripada perlindungan overcurrent. Kelajuan ini sangat diperlukan kerana voltan transien meningkat ke tahap yang merosakkan dalam bingkai masa yang sama.

Implikasi praktikal perbezaan masa tindak balas

Perbezaan besar dalam kelajuan tindak balas mempunyai beberapa akibat praktikal yang penting:

• Tidak ada pertindihan dalam keupayaan: Peranti overcurrent terlalu lambat untuk memberikan perlindungan lonjakan, Walaupun peranti lonjakan tidak mengukur atau bertindak balas terhadap tahap semasa yang berterusan.
• Cabaran koordinasi: Semasa merancang skim perlindungan yang melibatkan kedua -dua jenis, Anda mesti memastikan peranti lonjakan tidak secara tidak sengaja memintas perlindungan overcurrent atau sebaliknya.
• Perbezaan ujian: Ujian Peranti Overcurent menggunakan arus ujian standard yang digunakan untuk tempoh masa yang boleh diukur. Ujian peranti lonjakan memerlukan penjana nadi khusus yang menghasilkan impuls-grafik mikrosecond.
• Mod kegagalan berbeza: Peranti overcurrent bertindak perlahan mungkin gagal ditutup (Terjejas kenalan) atau terbuka (fius terbakar). Peranti lonjakan bertindak pantas biasanya gagal litar pintas, itulah sebabnya mereka memerlukan perlindungan overcurrent sandaran.

Nota: Moden Sistem Perlindungan Transformer Pintar dari Fjinno Pantau kedua -dua peristiwa overcurrent dan lonjakan walaupun skala masa yang jauh berbeza, Memberi penglihatan perlindungan yang komprehensif dan tindak balas yang diselaraskan kepada semua ancaman elektrik.

Perbandingan mekanisme operasi

Di luar ancaman yang berbeza yang mereka hadapi dan kelajuan di mana mereka beroperasi, perlindungan overcurrent Dan perlindungan lonjakan menggunakan mekanisme operasi yang berbeza yang mencerminkan fungsi khusus mereka.

Mekanisme perlindungan overcurrent

Peranti perlindungan overcurrent beroperasi dengan mengesan magnitud semasa dan mengganggu aliran semasa apabila ambang melebihi:

• Penderiaan semasa: Alat overcurrent mengukur magnitud semasa melalui beberapa mekanisme -pemanasan terma, daya magnet, atau pengukuran elektronik melalui transformer semasa
• Perbandingan ambang: Arus yang diukur dibandingkan dengan had selamat yang telah ditetapkan, Sama ada melalui elemen mekanikal yang dikalibrasi atau tetapan elektronik yang diprogramkan
• Permohonan kelewatan masa: Kebanyakan peranti menggabungkan kelewatan masa yang membolehkan overcurrent ringkas sambil melindungi daripada keadaan yang berterusan
• Gangguan litar: Apabila overcurrent berterusan melampaui masa yang dibenarkan, peranti secara fizikal membuka litar, menghentikan aliran semasa
• Kepupusan arka: Peranti mesti selamat memadamkan arka elektrik yang terbentuk apabila kenalan terpisah di bawah beban

Titik utama: Perlindungan overcurrent berfungsi dengan membuka litar -secara harfiah mewujudkan jurang udara atau ruang vakum yang semasa tidak dapat menyeberang. Pendekatan ini berfungsi kerana ancaman yang ditangani berterusan cukup lama untuk mekanisme mekanikal untuk beroperasi.

Mekanisme perlindungan lonjakan

Peranti perlindungan lonjakan Gunakan prinsip yang sama sekali berbeza kerana mereka mesti bertindak balas sebelum mekanisme mekanikal mungkin bergerak:

• Penderiaan voltan: Peranti lonjakan bertindak balas terhadap voltan melebihi ambang, bukan magnitud semasa
• Impedans beralih: Bukannya membuka litar, Peranti lonjakan berubah dari impedans yang tinggi (menyekat) kepada impedans yang rendah (menjalankan) Apabila voltan melebihi tahap yang selamat
• Lencongan semasa: Peranti lonjakan menghancurkan tenaga berlebihan ke tanah dan bukannya mengganggu litar
• Pengapit voltan: Peranti mengehadkan voltan ke tahap yang selamat sambil membenarkan arus lonjakan mengalir melalui mereka
• Pemulihan automatik: Selepas lonjakan berlalu, Peranti secara automatik kembali ke keadaan impedans tinggi tanpa tetapan semula manual

Perbezaan asas: Perlindungan lonjakan tidak pernah membuka litar. Sebaliknya, Ia memberikan laluan selari ke tanah yang hanya diaktifkan semasa keadaan overvoltage. Pendekatan ini membolehkan kelajuan tindak balas mikrosecond yang mustahil untuk gangguan litar mekanikal.

Siri vs. Sambungan selari

Mekanisme operasi yang berbeza menentukan kaedah sambungan yang berbeza:

Perbezaan seni bina asas ini bermakna kedua -dua jenis perlindungan melengkapi dan bukan bersaing antara satu sama lain -masing -masing melaksanakan fungsi yang lain tidak boleh.

Perbezaan pengendalian tenaga

Mekanisme operasi juga menentukan bagaimana setiap peranti mengendalikan tenaga kesalahan:

• Peranti overcurrent: Mencegah tenaga daripada mencapai peralatan yang dilindungi dengan menghentikan aliran semasa. Tenaga kesalahan hilang dalam impedans sumber dan dalam arka yang dibuat semasa pembukaan hubungan. Peranti itu sendiri mungkin mengalami tekanan terma dan mekanikal tetapi tidak menyerap sebahagian besar tenaga kesalahan.
• Peranti lonjakan: Menyerap tenaga lonjakan secara dalaman, Menukarnya untuk memanaskan elemen aktif peranti (Cakera MOV, TVS Junction, GDT Arc). Peralatan yang dilindungi melihat voltan yang dikurangkan tetapi peranti lonjakan mesti menghilangkan tenaga yang berpotensi besar dalam mikroseconds.

Perbezaan pengendalian tenaga ini menerangkan mengapa peranti lonjakan mempunyai kapasiti semasa lonjakan terhad dan merendahkan dengan operasi berulang, sementara peranti overcurrent yang digunakan dapat mengganggu kesalahan berulang kali tanpa kemerosotan (dalam penilaian mengganggu mereka).

Keperluan pemasangan

Prinsip operasi yang berbeza perlindungan overcurrent Dan perlindungan lonjakan Buat keperluan pemasangan yang berbeza yang mesti anda ikuti untuk perlindungan yang berkesan.

Pemasangan perlindungan overcurrent

Semasa memasang Peranti perlindungan overcurrent, Anda akan memberi tumpuan kepada kemampuan gangguan jalan dan litar semasa yang betul:

• Integriti Sambungan Siri: Semua arus beban mesti mengalir melalui peranti pelindung -selalunya atau memintas kekalahan perlindungan
• Penarafan mengganggu yang mencukupi: Peranti mesti selamat mengganggu semasa kesalahan maksimum yang tersedia di lokasi pemasangannya
• Ukuran konduktor yang betul: Sambungan ke dan dari peranti mesti mengendalikan arus beban penuh tanpa terlalu panas
• Spesifikasi tork: Sambungan terminal memerlukan tork yang betul untuk mengelakkan sambungan rintangan tinggi yang boleh menyebabkan perjalanan palsu atau kegagalan peranti
• Pengiraan semasa litar pintas: Arus kesalahan yang ada mesti dikira untuk mengesahkan penilaian peranti mencukupi
• Kajian Penyelarasan: Tetapan peranti mesti diselaraskan dengan perlindungan hulu dan hiliran untuk memastikan operasi selektif
• Pertimbangan suhu ambien: Penilaian peranti mungkin memerlukan derat dalam persekitaran suhu tinggi

Pemasangan perlindungan lonjakan

Peranti pelindung lonjakan Pemasangan memerlukan perhatian yang sangat berbeza terhadap perincian:

• Meminimumkan panjang: Jumlah panjang plumbum (konduktor sisi garis + konduktor tanah) harus disimpan di bawah 0.5 meter untuk mengelakkan kenaikan voltan induktif semasa lonjakan pantas
• Kualiti sambungan tanah: Impedans sambungan tanah adalah kritikal -penggunaan terpendek, konduktor lurus mungkin tanpa selekoh tajam
• Titik asas yang betul: SPD harus menyambung ke titik asas yang sama seperti peralatan yang dilindungi untuk mengelakkan membuat gelung tanah
• Jarak jauh: Perlindungan pelbagai peringkat memerlukan panjang kabel yang mencukupi (10-15m minimum) antara peringkat untuk perkongsian tenaga yang betul
• Pencocokan penarafan voltan: Penarafan voltan SPD mesti sepadan dengan voltan sistem, Perakaunan untuk overvoltage sementara
• Perlindungan sandaran overcurrent: SPD memerlukan perlindungan overcurrent hulu (fius atau pemutus) untuk mengganggu kuasa jika SPD gagal litar pintas
• Akses petunjuk status: Gunung SPD di mana penunjuk status dapat dilihat atau disambungkan ke sistem pemantauan

Kesalahan pemasangan biasa

Memahami kesilapan biasa membantu anda mengelakkan menjejaskan keberkesanan perlindungan:

Petua: Semasa memasang sistem perlindungan gabungan, Pastikan penempatan peranti overcurrent tidak mengganggu keberkesanan peranti lonjakan. SPD harus menyambung hampir dengan peralatan yang dilindungi sebagai praktikal, dengan perlindungan overcurrent hulu peralatan yang dilindungi tetapi berpotensi sama ada hulu atau hiliran SPD bergantung kepada keperluan koordinasi.

Penyelarasan dan Integrasi

Manakala perlindungan overcurrent Dan perlindungan lonjakan menangani ancaman yang berbeza melalui mekanisme yang berbeza, Mereka mesti bekerjasama secara harmoni dalam skim perlindungan pengubah yang komprehensif. Memahami Prinsip Penyelarasan Membantu anda merancang sistem bersepadu yang memberikan perlindungan maksimum tanpa interaksi yang tidak diingini.

Fungsi perlindungan pelengkap

Kedua -dua jenis perlindungan bekerjasama dalam hubungan pelengkap:

• Perlindungan lonjakan memanjangkan kehidupan pengubah: Dengan mengehadkan tekanan voltan, peranti lonjakan mencegah kemerosotan penebat kumulatif yang akhirnya akan menyebabkan kegagalan yang memerlukan perlindungan overcurrent untuk membersihkan
• Perlindungan overcurrent menyokong perlindungan lonjakan: Sekiranya peranti lonjakan gagal litar pintas (mod kegagalan biasa), Perlindungan overcurrent mengasingkan peranti yang gagal
• Sambutan yang diselaraskan untuk kilat: Kilat boleh menyebabkan lonjakan voltan yang menindas peranti lonjakan, diikuti oleh arus kesalahan dari sebarang kerosakan penebat yang mesti dibersihkan oleh peranti overcurrent
• Nilai pemantauan gabungan: Mengesan kedua -dua aktiviti lonjakan dan peristiwa overcurrent memberikan penglihatan yang komprehensif ke dalam faktor tekanan pengubah

Mengelakkan interaksi yang tidak diingini

Integrasi yang tidak betul dapat menimbulkan masalah di mana sistem perlindungan mengganggu antara satu sama lain:

• Kegagalan SPD menyebabkan perjalanan gangguan peranti berlebihan: Sekiranya perlindungan sandaran SPD terlalu sensitif, Peningkatan semasa kebocoran SPD penuaan boleh menyebabkan perjalanan palsu. Penyelesaian: Perlindungan sandaran saiz dengan sewajarnya untuk kebocoran SPD akhir hayat.
• Impedans peranti overcurent yang mempengaruhi perlindungan lonjakan: Penderiaan overcurrent impedans yang sangat tinggi (Beberapa CTS) boleh menghasilkan kenaikan voltan semasa lonjakan. Penyelesaian: Sahkan beban CT tidak menjejaskan perlindungan lonjakan.
• Gelung tanah antara sistem perlindungan: Alasan berasingan untuk perlindungan overcurrent dan lonjakan dapat menghasilkan arus beredar. Penyelesaian: Sambungkan semua perlindungan ke titik asas yang sama.
• Arus kesalahan yang tidak mencukupi untuk operasi overcurrent: Beberapa kesalahan tanah menghasilkan arus di bawah pengambilan peranti overcurrent tetapi cukup tinggi untuk merosakkan peralatan. Penyelesaian: melaksanakan perlindungan kesalahan tanah yang sensitif atau pemantauan semasa sisa.

Pemantauan dan kawalan bersepadu

Sistem perlindungan moden semakin mengintegrasikan perlindungan overcurrent dan lonjakan ke dalam platform bersatu:

• Panel pemantauan gabungan: Status paparan kedua -dua peranti overcurrent (Kedudukan pemutus litar, Tahap semasa) dan peranti lonjakan (Status SPD, Bacaan kaunter lonjakan)
• Sistem penggera yang diselaraskan: Pengendali amaran ke sebarang keabnormalan sistem perlindungan melalui antara muka pemantauan tunggal
• Korelasi data: Menganalisis hubungan antara peristiwa lonjakan dan perjalanan overcurrent berikutnya untuk mengenal pasti kegagalan yang disebabkan oleh lonjakan
• Penyelenggaraan ramalan: Menjejaki kedua -dua pendedahan lonjakan dan tekanan termal/overcurrent untuk mengoptimumkan masa penyelenggaraan pengubah
• Integrasi komunikasi: Antara muka kedua -dua jenis perlindungan dengan scada atau automasi bangunan melalui protokol biasa

Sistem Perlindungan Transformer Pintar Fjinno mencontohkan pendekatan bersepadu ini, Menggabungkan penyampaian overcurrent, pemantauan lonjakan, penderiaan suhu, dan keupayaan komunikasi dalam peranti bersatu yang memudahkan pemasangan sambil memberikan penglihatan perlindungan yang komprehensif.

Integrasi Falsafah Perlindungan

Koordinasi yang berkesan memerlukan pemikiran secara holistik mengenai perlindungan pengubah:

1. Kenal pasti semua ancaman: Senaraikan setiap mod kegagalan yang berpotensi -overcurrent, lonjakan, haba, mekanikal, alam sekitar
2. Menetapkan tanggungjawab perlindungan: Tentukan jenis perlindungan yang menangani setiap ancaman yang paling berkesan
3. Sahkan liputan lengkap: Memastikan tiada ancaman jatuh melalui jurang antara sistem perlindungan
4. Periksa redundansi: Kenal pasti di mana pelbagai jenis perlindungan memberikan sandaran untuk ancaman kritikal
5. Mengesahkan koordinasi: Sahkan sistem perlindungan jangan mengganggu satu sama lain atau buat kelemahan baru
6. Merancang penyelenggaraan: Menetapkan jadual ujian yang mengekalkan semua jenis perlindungan dalam keadaan fungsional
7. Dokumen sistem: Buat lukisan dan deskripsi menunjukkan bagaimana semua elemen perlindungan berfungsi bersama

Pendekatan sistematik ini memastikan manfaat pengubah anda dari perlindungan yang benar -benar komprehensif dan bukannya koleksi peranti bebas yang mungkin atau mungkin tidak berfungsi dengan berkesan.

Masalah perlindungan overcurrent

Malah ditentukan dan dipasang dengan betul Peranti perlindungan overcurrent dapat mengembangkan masalah yang menjejaskan fungsi perlindungan mereka. Mengiktiraf isu -isu biasa dan melaksanakan amalan penyelenggaraan yang berkesan memastikan perlindungan overcurrent anda tetap boleh dipercayai sepanjang hayat perkhidmatan pengubah.

Masalah perlindungan overcurrent biasa

Amalan penyelenggaraan pencegahan

Penyelenggaraan tetap terus Peranti perlindungan overcurrent berfungsi dengan pasti. Ikuti senarai semak penyelenggaraan ini:

• Pemeriksaan visual suku tahunan:
  • Periksa kerosakan fizikal, Kakisan, atau pencemaran
  • Sahkan lampu penunjuk dan memaparkan fungsi dengan betul
  • Dengarkan bunyi yang tidak normal (berdengung, mengklik) menunjukkan komponen longgar
  • Cari perubahan warna atau tanda -tanda terlalu panas di terminal
• Ujian Elektrik Tahunan:
  • Ukur rintangan hubungan untuk mengesahkan nilai yang boleh diterima
  • Ciri -ciri Perjalanan Ujian Menggunakan Suntikan Semasa Utama
  • Sahkan perlindungan kesalahan tanah beroperasi pada tahap yang betul
  • Semak operasi hubungan tambahan dan integriti pendawaian
• Penyelenggaraan sambungan:
  • Pemeriksaan thermographic untuk mengenal pasti sambungan panas
  • Pengesahan tork menggunakan pasu tork yang dikalibrasi
  • Kencangkan terminal longgar ke spesifikasi pengeluar
  • Bersih dan merawat sambungan yang menunjukkan kakisan
• Pemeriksaan mekanisme:
  • Beroperasi pemutus secara manual untuk mengesahkan tindakan mekanisme yang lancar
  • Melincirkan mata pivot dan permukaan gelongsor bagi setiap arahan pengeluar
  • Semak ketegangan musim bunga dan ganti mata air yang lemah
  • Sahkan penglibatan selak dan fungsi pelepasan dengan betul
• Penyelenggaraan relay elektronik:
  • Muat turun dan menganalisis log acara untuk corak yang tidak biasa
  • Sahkan pautan komunikasi ke SCADA atau sistem pemantauan
  • Uji fungsi diagnostik diri dan alamat sebarang penggera
  • Kemas kini firmware jika pengeluar mengeluarkan patch kritikal

Penyimpanan rekod

Mengekalkan rekod terperinci semua penyelenggaraan dan operasi perlindungan overcurrent:

• Tarikh dan keputusan semua pemeriksaan dan ujian
• Log acara perjalanan dengan tarikh, masa, dan sebab yang jelas
• Sebarang tetapan berubah dengan justifikasi
• Pembaikan atau penggantian komponen dilakukan
• Hasil tinjauan thermographic menunjukkan suhu sambungan

Rekod ini membantu mengenal pasti trend degradasi dan keputusan sokongan mengenai masa penggantian peranti.

Petua: Selepas mana -mana operasi peranti overcurrent, Sentiasa menyiasat punca akar sebelum hanya menetapkan semula dan kembali ke perkhidmatan. Operasi berulang pada kesalahan sebenar menunjukkan masalah yang memerlukan pembetulan, Walaupun perjalanan gangguan mencadangkan tetapan memerlukan pelarasan. Sistem Perlindungan Pintar Fjinno Acara perjalanan log secara automatik dengan data pra-kesalahan terperinci untuk menyokong penyelesaian masalah yang berkesan.

Masalah perlindungan lonjakan

Peranti pelindung lonjakan menghadapi cabaran yang unik kerana mereka mesti menyerap tenaga yang besar dalam mikrosecond sambil siap sedia untuk lonjakan seterusnya. Memahami mod kegagalan SPD dan keperluan penyelenggaraan memastikan perlindungan lonjakan anda kekal berkesan.

Masalah perlindungan lonjakan biasa

Senarai semak penyelenggaraan perlindungan lonjakan

Melaksanakan amalan penyelenggaraan ini untuk memaksimumkan SPD kebolehpercayaan dan hayat perkhidmatan:

• Pemeriksaan visual suku tahunan:
  • Periksa penunjuk status -hijau biasanya bermaksud berfungsi, Merah menunjukkan penggantian diperlukan
  • Memeriksa kerosakan fizikal, retak, atau tanda -tanda terlalu panas
  • Sahkan Data Nameplate Memadankan Voltan Sistem
  • Periksa bahawa pemutus haba (jika hadir) belum diaktifkan
• Ujian Elektrik Tahunan:
  • Ukur Nilai-Nilai Peningkatan Semasa Kebocoran Menunjukkan Mendekati Akhir Kehidupan
  • Voltan pengikat ujian menggunakan penjana lonjakan (Memerlukan peralatan khusus)
  • Sahkan impedans sambungan tanah kekal di bawah 1-2 ohm
  • Pembacaan kaunter lonjakan dokumen jika ada
• Selepas peristiwa lonjakan utama:
  • Periksa semua SPD segera selepas ribut kilat atau bertukar insiden
  • Arus kebocoran ujian untuk mengesan kerosakan kumulatif
  • Ganti mana -mana SPD yang menunjukkan perubahan penunjuk status
  • Dokumenkan tarikh acara untuk penjejakan hayat perkhidmatan
• Penyelenggaraan sambungan:
  • Sahkan semua sambungan kekal ketat -loose sambungan meningkatkan impedans
  • Sambungan tanah yang bersih dan rawat dengan sebatian anti-oksidan
  • Periksa bahawa panjang plumbum belum diubah semasa kerja lain
  • Pastikan pelekap SPD tetap selamat
• Perlindungan alam sekitar:
  • Sahkan meterai kandang mencegah kelembapan masuk
  • Semak bukaan pengudaraan tidak disekat (untuk unit yang memerlukan penyejukan)
  • Memeriksa kakisan di persekitaran pantai atau perindustrian
  • Bersihkan habuk atau pencemaran yang terkumpul dari kandang

Kriteria penggantian SPD

Menggantikan Peranti pelindung lonjakan Apabila mana -mana keadaan ini berlaku:

• Penunjuk Status menunjukkan kegagalan atau keadaan akhir hayat
• Arus Kebocoran melebihi ambang akhir hayat pengeluar (biasanya 1-2mA)
• Ujian voltan pengapit menunjukkan prestasi yang terdegradasi
• Kerosakan fizikal ke perumahan, terminal, atau komponen dalaman
• Selepas peristiwa lonjakan teruk yang diketahui, Walaupun status kelihatan normal
• Hayat perkhidmatan (tahun beroperasi) melebihi cadangan pengeluar
• Kaunter lonjakan (jika dilengkapi) Menunjukkan pendedahan melebihi kapasiti lonjakan yang diberi nilai

Pertimbangan bermusim

Di kawasan dengan aktiviti ribut petir bermusim, Melaksanakan penyelenggaraan yang dipertingkatkan sebelum dan selepas musim ribut:

• Penyediaan pra-musim:
  • Ganti mana -mana SPD marginal sebelum musim ribut bermula
  • Uji semua perlindungan lonjakan untuk mengesahkan fungsi penuh
  • SPD pengganti saham untuk lokasi kritikal
  • Semak dan kemas kini prosedur tindak balas acara lonjakan
• Pemeriksaan selepas musim:
  • Secara menyeluruh menguji semua SPD selepas musim ribut berakhir
  • Ganti peranti yang menunjukkan kemerosotan walaupun masih berfungsi
  • Menganalisis sebarang kegagalan peralatan yang berkaitan dengan lonjakan
  • Kemas kini skim perlindungan berdasarkan pengalaman bermusim

Nota: Moden Sistem Perlindungan Transformer Pintar dari Fjinno Sertakan pemantauan SPD bersepadu yang menjejaki acara lonjakan, memantau status SPD dari jauh, dan menyediakan makluman penggantian ramalan -Menghuraikan keperluan pemeriksaan manual sambil memastikan penggantian SPD tepat pada masanya sebelum perlindungan dikompromikan.
