박스형 변전소를 위한 특수 환경 관리 및 모니터링 시스템

작동 전원 공급 장치： AC100~240V
작동 주파수： 50헤르츠 또는 60헤르츠 (±2Hz) (AC 작동 전원 공급 장치)
Monitoring range (오일 온도)： -50~150 ºC
Monitoring range (주변 온도)： -20~80 ºC
Monitoring range (environmental humidity)： 1-99% RH
Monitoring scope (environmental smoke)： 1-10000PPM
Monitoring accuracy (온도)： ± 1%
Monitoring accuracy (습기)： ± 5% RH
Monitoring accuracy (연기)： ± 1%
해상력： 0.1 °C
제어 접점 용량： 5A/AC250V (resistive)
설치방법： 임베디드
보호 수준： IP65
작업 환경 온도： -25~80 ºC
작업 환경 습도： ≤ 95% (25 °C)
Insulation performance： ≥ 100M Ω
Panel size： 210mm*106mm
Product depth： 140mm
개구부 크기： 108mm*102mm
Fixed size： 195mm*60mm (4*φ6)
문의 보내기 문의하기
  • 제품 세부정보

Professional intelligent monitoring device for box type transformers, manufacturer of environmental management systems for box type substations, customized intelligent integrated monitoring project solutions for power equipment, 개폐 장치, 링 메인 유닛, 변전소, distribution stations, and switching stations.

Introduction to environmental management system products for box type substations

Cabinets such as box type substations and containerized box type substations are outdoor electrical equipment that operate in extremely harsh environments (such as large temperature differences in the morning and evening, large foundation moisture regain, high relative humidity in the air, high temperatures in summer, 등.). A large number of cabinets operating on site have experienced varying degrees of condensation or icing inside. The water droplets generated by condensation fall on the internal components, wiring terminals, 모선, 등. of the cabinet, forming insulation defects and accidents, endangering equipment and personal safety.
The environmental management system of the box type substation adopts comprehensive treatment and control measures for the formation mechanism of condensation or ice (relative humidity of air, temperature of air inside the box, 등.), completely destroying the conditions for condensation or ice formation, and eliminating cabinet condensation or ice.

The specialized environmental management system for box type substations can measure multiple environmental temperatures and humidity, multiple dew point data, multiple smoke alarms, and oil surface temperature data inside the box.

제품특징

① The protection level is IP65.

② The CPU using ARM architecture has strong data processing capabilities and stable system performance.

③ OLED LCD screen, 디지털 및 중국 디스플레이, 버튼 조작, LED 신호 표시 디스플레이.

④ The design concept of the internal circuit board is modular design, 공간적 혼선을 피하기 위해 강하고 약한 전기적 분리를 사용함.

⑤ Contains a clock chip and historical data storage with time markers.

⑥ RS485 communication function, 통신 프로토콜은 국제 개방형 표준 프로토콜 Modbus RTU입니다..

박스형 변압기용 환경 모니터링 시스템

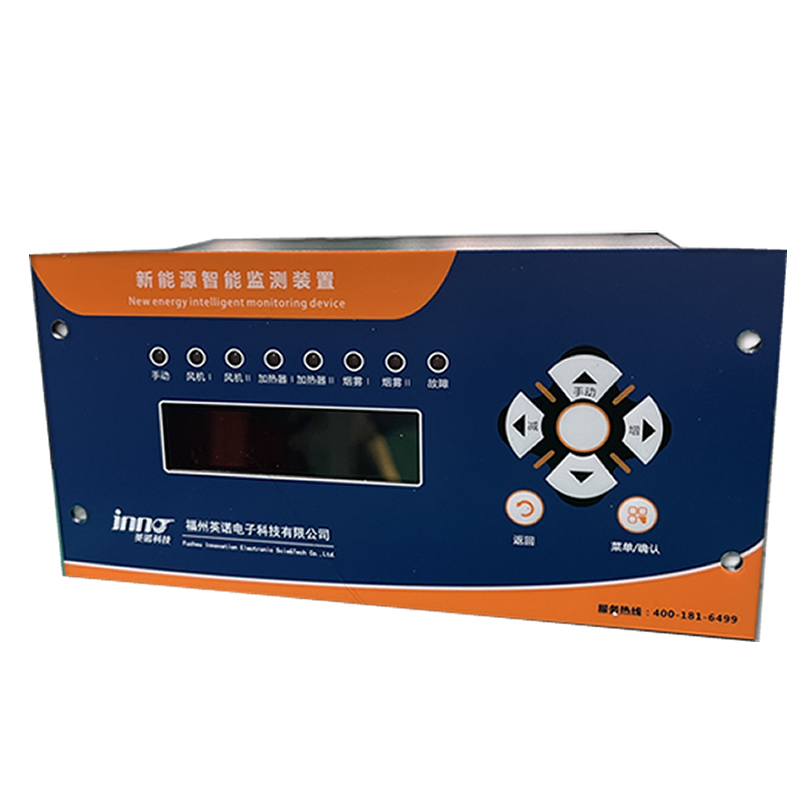

IX-22FSCW 신에너지용 지능형 모니터링 장치는 풍력, 태양광 발전 등 녹색 및 에너지 절약 산업을 위해 특별히 개발된 고급 지능형 종합 모니터링 및 보호 장치입니다.; 이 제품은 강력한 간섭 방지 능력이 특징입니다., 완전한 기능, 일러스트레이션이 포함된 OLED 인터페이스, 간단한 설정, 그리고 쉬운 조작; 안정적인 EMC 및 EMI 성능, 다양하고 복잡하고 열악한 지리적 환경에서도 안전하게 작동할 수 있습니다., 높은 고도에서 새로운 에너지 송배전 장비의 안전한 작동을 위한 지능형 모니터링 및 보호 제공, 높은 염분 스프레이, 저온 저항, 습도가 높은 환경; The instrument monitoring is highly intelligent and functionally integrated, with easy and simple installation, stable and reliable operation.

The following is an introduction to some functions, which can be customized according to customer needs. For detailed information and inquiries, please contact the company

기본 기능 1. Oil temperature detection function;
2. Environmental temperature detection function;
3. Environmental humidity detection function;
4. Automatic/manual start stop cooling fan and heater functions;
5. OLED 액정 디스플레이, LED 디스플레이 조명;
6. 시계 기능;
7. Black box function: 기록 10 times of power failure temperature data, 역사적 최고 기온, 시간, and function contact output status;
8. Provide passive contacts for over temperature alarm (평상시 열려 있음);
9. Provide passive contacts for over temperature tripping (평상시 열려 있음);
10. Provide passive contacts for the fan; (Normally open)
11. Provide passive contacts for the heater; (Normally open)
12. Provide fault alarm indication signals;
Optional features: 1. Winding temperature measurement (CT) detection function;
2. Environmental smoke detection function;
3. Environmental dew point detection function;
4.4~20mA analog current output function;
5. 이더넷 통신 기능: 모드버스 TCP, an internationally open standard protocol;

Product composition

박스형 변압기용 환경 모니터링 시스템 Environmental management monitoring host (customizable functions)
1. RS485 통신,
2.2 Environmental temperature and humidity (using sensors developed by our company)
3.2 Smoke alarm: does not display smoke concentration, only provides contact output
4.2 Road Dew Point Monitoring and Control
6.9 Passive contacts: 2 팬 2 heaters 2 응축 2 smoke zero 1 fault
7. LCD display
8. 시계 기능
9. The power supply circuit is processed using a power module
10. Three protections for circuit boards
11. Special program requirements: 환경 온도 조절 히터 저온, 가열 온도; B 연기 경보 출력이 히터 및 팬 시동을 방해합니다.
12.1 AC220V 전원 출력: 제습기에 사용
기갑 오일 레벨 센서 (호스트 기능에 따라 선택 사항)
1. 재료: 304 스테인레스 스틸
2. 센서 케이블 길이: 표준 구성 8 미터, 맞춤형
3. 스테인레스 스틸 파이프 길이: 110mm 또는 90mm (맞춤형)		 오일 온도 센서
온도 및 습도 센서 환경 센서 프로브 (호스트 기능에 따라 선택 사항, 표준 길이 8 미터, 맞춤형 길이)
1. 하나의 센서에 연기 온도 및 습도 3개
2. 노점 센서
3. 하나의 센서에 연기 온도 2개
4. 하나의 센서에 온도 및 습도 2개
5. 연기 감지기
6. 습도 센서
