- 変圧器の状態監視 継続的なパラメータ追跡により障害を早期に検出します, コストのかかる計画外の停止を防ぐ
- オンライン監視システムは停電なしでリアルタイムのデータを提供します, オフライン方法では包括的な診断テストが可能です
- 主要な監視パラメータには次のものがあります。 溶存ガス分析 (DGA), 巻線温度, 部分放電, そしてブッシュの状態
- 光ファイバー温度センサー 正確に届ける, 高電圧変圧器環境に最適な EMI 耐性測定
- 効果的なモニタリングにより、変圧器の寿命が延長されます。 30-50% メンテナンスコストを削減します。 20-40%
- 大手メーカーのような フジノ カスタマイズ可能なオファー 1-64 チャネル 蛍光光ファイバー監視システム
- 適切なシステムの選択は変圧器の定格に依存します, 臨界度, 予算, および既存のインフラストラクチャ機能
目次
- 変圧器状態監視とは
- 変圧器状態監視特性
- 変圧器状態監視の仕組み
- 変圧器状態監視のアプリケーションと用途
- 機能とメリット
- 変圧器の状態監視方法の種類
- 変圧器監視システム
- トップ 10 変圧器監視メーカー
- よくある質問
- 温度センサー購入ガイド
1. 変圧器状態監視とは
1.1 変圧器状態監視の定義とコアコンポーネント
変圧器の状態監視 データ収集を通じて電力変圧器の健全性状態を継続的または定期的に評価する体系的なアプローチです。, 分析, と診断技術. このプロアクティブな戦略は、致命的な障害に発展する前に、進行中の問題を特定します。.
完全な 変圧器監視システム 連携して動作する複数の統合コンポーネントで構成されています. センサーは温度などの重要なパラメータを測定します, ガス濃度, 電気的特性, および機械的振動. データ収集ユニットは、処理のためにアナログ信号をデジタル形式に変換します。. 通信インフラストラクチャはデータを集中監視プラットフォームに送信します. 高度なソフトウェアがアルゴリズムを使用して収集された情報を分析します, トレンドツール, 実用的な洞察を生成するためのエキスパート システム.
設備の状態に関わらず一定の間隔で点検を行う従来の時間基準保全とは異なります。, 状態ベースの監視 実際の変圧器の状態に基づいてメンテナンスの決定を可能にする. このアプローチにより、健全な機器に対する時期尚早の介入と、悪化した状態への対応の遅れの両方が防止されます。.
1.2 電力システムにおける役割
最新の電力インフラ内で, 電源トランスの監視 資産の信頼性管理の根幹を担う. 変圧器は、送電および配電ネットワークにおける重要かつ高価なコンポーネントを代表します。, 交換費用は数十万ドルから数百万ドルに及ぶ. 計画外の障害により大幅なダウンタイムが発生する, 失われた収入, 潜在的な安全上の問題.
継続的なモニタリングにより、電力会社や産業事業者は変圧器の動作状態をこれまでにないほど可視化できます。. リアルタイムのアラートにより、異常な状況への即時対応が可能になります, 一方、過去の傾向からは段階的な劣化パターンが明らかになっています。. このインテリジェンスは、負荷管理に関する戦略的決定をサポートします。, キャパシティプランニング, および設備投資のタイミング.
事後対応から予知保全への移行 変圧器監視ソリューション 実質的な経済的利益をもたらす. 研究により、効果的な監視プログラムにより、計画外の停止が削減されることが実証されています。 60-80% 変圧器の耐用年数を数十年延長します.
2. 変圧器状態監視特性
2.1 リアルタイムのデータ収集
オンライン監視システム 変圧器の通常動作中に継続的にデータを収集する, 機器のステータスを途切れることなく可視化します. サンプリングレートは、温度などの重要なパラメータの場合は数秒から、溶存ガス濃度などのゆっくりと変化する指標の場合は分または時間まで変化します。.
この継続的な監視により、定期検査では見逃される可能性のある一時的なイベントや動的な変化が捕捉されます。. 負荷変動, 温度変動, 初期障害の発生はすべて、訓練されたシステムが認識して調査のためにフラグを立てる特徴的なデータ署名を生成します。.
2.2 複数パラメータの統合
包括的な 変圧器の状態評価 複数のパラメータを同時に監視する必要がある. 電気測定は絶縁抵抗を追跡します, 誘電損失, および部分放電活動. 熱センサーが巻線のホットスポットを監視, 油温, および周囲条件. 化学分析により溶存ガスと油の品質劣化を検出. 機械的なモニタリングにより振動と音響の異常を特定.
統合モニタリングの力は相関分析にあります. 単一の異常なパラメータは、測定エラーまたは良性の変動を表す可能性があります, しかし、複数の相関指標により、信頼性の高い故障診断が可能になります。. 例えば, 水素とメタンガスの上昇と巻線温度の上昇は、過熱の問題を強く示しています.
2.3 予測分析機能
予知保全 アルゴリズムは履歴データを処理して将来の機器の状態を予測します. 統計モデルは正常な動作範囲を特定し、潜在的な問題を示す逸脱を検出します. トレンド外挿によりパラメータのしきい値を超えるまでの時間を推定します, プロアクティブなメンテナンス スケジュールの有効化.
健全性指数の計算では、複数の測定値を総合して変圧器の全体的な状態を表す単一の数値スコアにまとめます。. これらの指標は、リスクレベルに応じてユニットをランク付けすることでフリート管理を容易にします。, 検査とメンテナンスのリソースの優先順位付けを支援.
2.4 リモート アクセシビリティ
モダンな クラウドベースの監視プラットフォーム 権限のある担当者にいつでも提供できるようにする, Web ポータルやモバイル アプリケーションを通じて、どこからでも変圧器データにアクセス. この接続は、広範囲のサービス領域にわたって地理的に分散した資産を管理する電力会社にとって特に価値があることが証明されています。.
リモートアクセスは専門家による一元的な分析をサポートします, 専門の診断担当者が各サイトに赴くことなく、複数の変電所からのデータを評価できるようになります。. 緊急事態時, リモートからの可視化により、トラブルシューティングと復旧作業が迅速化されます.
3. 変圧器状態監視の仕組み
3.1 センサーデータ取得の仕組み
さまざまなセンサー技術が物理現象を測定可能な電気信号に変換します. 光ファイバー温度センサー 蛍光減衰原理を利用して、電磁干渉に耐性のある巻線温度を測定します. ガスセンサーは、クロマトグラフィーまたは光音響分光法を利用して、変圧器油中の溶存ガスを分析します。. 超音波トランスデューサはタンク内の部分放電音響放射を検出します.
信号調整回路は微弱なセンサー出力を増幅します, フィルターノイズ, アナログからデジタルへの変換を実行します. ローカル処理装置はキャリブレーション補正を適用する場合があります, 予備分析を実行する, または、通信帯域幅要件を軽減するために送信前にデータを圧縮します。.
3.2 データ伝送と通信
産業用通信プロトコル ModbusやIECなど 61850 フィールドデバイスと制御システム間のデータ交換を標準化する. 銅線または光ファイバーケーブルを使用した有線接続により、信頼性の高い接続が実現します。, 変電所内の高帯域幅リンク. 携帯電話ネットワークや無線周波数システムなどのワイヤレス技術により、ケーブル配線が現実的ではない遠隔地での監視が可能になります.
安全な通信チャネルが機密の運用データを不正アクセスから保護します. 暗号化, 認証, アクセス制御メカニズムは、監視システムの整合性を侵害したり、重要なインフラストラクチャを操作したりする可能性のあるサイバー脅威を防止します。.
3.3 分析と診断のプロセス
診断アルゴリズム 測定されたパラメータを、業界標準および運用経験から導き出された確立されたしきい値制限と比較する. シンプルなルールベースのシステムは、値が事前定義された範囲を超えるとアラームをトリガーします. より高度なパターン認識技術により、複数のパラメーターの相互作用が関与する複雑な障害の兆候を識別します.
エキスパート システムは、経験豊富なエンジニアから得たドメイン知識を論理ルールにエンコードし、障害診断をガイドします。. センサーデータが既知の故障パターンと一致する場合, システムは、考えられる原因と推奨される是正措置に関する具体的な推奨事項を生成します。.
3.4 警告および報告システム
マルチレベルのアラームスキームにより異常状態を重大度別に分類. 情報アラートは、監視する価値はあるが即時の対応は必要ない軽微な逸脱をオペレーターに通知します。. 警告アラームは、調査とメンテナンス計画が必要な状況の悪化を示します. 重大なアラームは、緊急の対応が必要な差し迫った障害のリスクを示します.
自動レポートにより、変圧器のパフォーマンスの概要が定期的に生成されます, トレンド分析, メンテナンスに関する推奨事項. これらのレポートはコンプライアンス文書をサポートします, マネジメントレビュー, および長期的な戦略計画.
4. 変圧器状態監視のアプリケーションと用途
4.1 公共変電所
電力会社が導入 変電所監視システム 送配電インフラ全体で重要な送電網資産を保護. 送電電圧を配電レベルまで降圧する大型変圧器は、交換コストが高く、送電網の安定性に重要な役割を果たしているため、包括的な監視が必要です。.
集中監視プラットフォームは数百の変電所からのデータを統合します, 公共事業制御センターが単一の場所からサービス地域全体を監視できるようにする. フリート分析により、同様の劣化パターンが発生している変圧器集団を特定, 是正措置が必要なシステム上の問題を示唆する.
4.2 産業用配電
製造設備, 化学プラント, 製油所, およびその他の産業運営に依存している 産業用変圧器の監視 継続的な生産を維持するために. 予期せぬダウンタイムによる高コストに直面しているプロセス産業は、生産の中断を防ぐ監視システムに多額の投資を行っています。.
製鉄所やアルミニウム精錬所などのエネルギー集約型産業は、変圧器を最大定格容量に近い状態で運転しています。. 綿密なモニタリングにより、安全な温度制限内での動作を確保しながら、生産性を最大化し、負荷最適化の機会を特定します。.
4.3 再生可能エネルギーシステム
風力発電所の変圧器の監視 遠隔地と断続的な発電による負荷の変動により、特有の課題が生じる. 監視システムは、頻繁な負荷サイクルに対する変圧器の応答を追跡し、現場への訪問を最小限に抑えて運用コストを削減します。.
太陽光発電設備は監視を採用して、昼間の発電と夜間の電力網需要の間の移行を管理します。. 温度追跡により、変圧器が劣化を加速することなく毎日の熱サイクルに確実に対応できるようになります。.
4.4 データセンターインフラストラクチャ
ミッションクリティカルなデータセンターには非常に高い信頼性レベルが必要です, ターゲットを絞ることが多い 99.999% 稼働時間以上. データセンターの電力監視 サーバー負荷と冷却システムに電力を供給する配電変圧器の冗長監視を提供します.
ビル管理システムとの監視統合により、電気異常への連携した対応が可能になります, 一次変圧器に問題が発生した場合に、バックアップ電源システムまたは負荷転送動作を自動的に開始します。.
4.5 交通システム
鉄道電化ネットワークの活用 主変圧器の監視 列車運行のための信頼性の高い電力供給を維持するため. 電気故障は乗客サービスに即座に影響を及ぼすため、地下鉄システムは特に連続変圧器の可用性に依存します。.
空港, 港, および主要な交通ハブは、地域の経済活動を支える交通インフラの回復力を確保するために包括的なモニタリングを実施します。.
4.6 商業ビル
大型商業施設, 病院, および教育キャンパスでは、統合された監視システムを導入しています。 管理プラットフォームの構築. これらの施設は、最も重要な機器にリソースを集中させるリスクベースの監視戦略を通じて、信頼性要件とメンテナンス予算の制約のバランスをとります。.
5. 機能とメリット
5.1 コア機能
5.1.1 故障の早期検出
早期警報システム 完全な障害が発生する数か月または数年前に初期障害を特定する. 徐々に絶縁劣化, ホットスポットの開発中, 部分放電活動の増加はすべて、壊滅的な出来事が起こるずっと前に検出可能な兆候を生成します。.
この事前警告により、不都合な時期に緊急修理を行うのではなく、計画停止期間中にメンテナンス介入が可能になります。. 制御されたシャットダウンによりサービスの中断が最小限に抑えられ、部品の調達や作業員のスケジュールを含む適切な修理計画が可能になります。.
5.1.2 状態の評価
健康指標の手法 複数の診断測定値を統合して包括的な状態スコアを作成します. これらの数値評価により、変圧器間の客観的な比較が容易になり、サービスの継続に関するデータに基づく決定がサポートされます。, モニタリングの強化, または交換.
定量的な経年劣化評価モデルは、監視対象パラメータと絶縁劣化メカニズムを相関させます。, 使用履歴と現在の状態に基づいて残りの耐用年数を推定します.
5.1.3 予知保全計画
状態に基づいたメンテナンスの最適化 機器の状態がアクションを必要とする場合にのみ介入をスケジュールします. このアプローチにより、健全な変圧器に対する不必要な予防保守が不要になると同時に、発生する問題へのタイムリーな対応が保証されます。.
予測モデルは、故障リスクとメンテナンスコストのバランスをとることで、最適なメンテナンスのタイミングを予測します。. これらのモデルはスペアパーツの入手可能性を考慮しています, 乗務員のスケジュール設定, 負荷転送機能, 季節的な需要パターン.
5.2 主な利点
5.2.1 ダウンタイムの削減
継続的な監視により、計画外の停止が削減されます。 60-80% 業界調査によると. 故障の予兆防止 サービスの中断を最小限に抑えながら、予期せぬ緊急事態を計画されたメンテナンス イベントに変換します。.
故障が起きても, 診断データにより、障害の場所と考えられる原因が特定されるため、トラブルシューティングが迅速化されます。. この情報により、修復作業が迅速化され、復元時間が短縮されます。.
5.2.2 機器の寿命の延長
最適化された変圧器動作 監視を通じて有害な条件下での動作を防止し、耐用年数を延ばします。. 負荷管理により、絶縁体の劣化を促進する慢性的な過負荷を防止します. 温度制御により、巻線のホットスポットを設計制限内に維持します.
研究文書 30-50% 監視なしで動作するユニットと比較して、監視された変圧器の寿命が延長されます. これは、交換機器に対する繰延資本支出に直接変換されます。.
5.2.3 メンテナンスコストの削減
定期メンテナンスからメンテナンスへの移行 状態に応じた介入 人件費と材料費を削減することで、 20-40%. メンテナンス活動は、集団全体に対して日常的な手順を実行するのではなく、劣化が見られる変圧器に集中します。.
正確な診断により、タンクへの立ち入りを必要とする侵襲的な検査を最小限に抑えます, 油処理, または大規模な分解. 非侵襲的な監視により変圧器のシールが保護され、繰り返しの開封による汚染リスクが軽減されます。.
5.2.4 安全性の向上
火災および爆発のリスクの軽減 モニタリングの最も重要な利点の一つにランクされます. 内部障害を早期に検出することで、人員や施設を脅かす壊滅的な事態への拡大を防止します。.
温度監視により、絶縁体が発火する前に接続の過熱を特定します. ガス分析によりフラッシュオーバーに先立つアーキングと部分放電を検出. これらの警告により、危険な状態が発生する前に安全に電源を切ることができます。.
5.2.5 信頼性の向上
モニタリングにより目に見える改善がもたらされます 電力システム信頼性指数 サイディを含む (システムの平均中断時間インデックス) そしてサイフィ (システム平均中断頻度指数). 公共事業レポート 15-30% 包括的な監視プログラムの導入による信頼性の向上.
サービスの中断が減るにつれて顧客満足度が向上. 電力会社はパフォーマンス低下に対する規制上の罰則を回避し、産業ユーザーは生産スケジュールを維持し、コストのかかるダウンタイムを回避します。.
6. 変圧器の状態監視方法の種類
6.1 監視モードによる分類
6.1.1 オンライン監視方法
継続的なオンライン監視 サービスを中断することなく、変圧器の通常動作中にデータを収集します. 恒久的に設置されたセンサーがリアルタイムの測定値を監視プラットフォームに送信します, 即時の障害検出と傾向分析を可能にする.
オンライン システムは一時的なイベントの捕捉に優れています, 動的負荷変動の追跡, 重要な機器の中断のない監視を提供します. 計画的なテスト停止がなくなることで、変圧器の可用性が向上し、サービスの中断が軽減されます。.
6.1.2 オフライン監視方法
定期的なオフラインテスト 包括的な診断手順を実行するには、変圧器の電源を切る必要があります. これらのテストは通常、設備の古さと重要性に応じて、年に一度から数年ごとの間隔で、計画的なメンテナンス停止中に行われます。.
オフラインメソッドは、動作中に使用できないパラメータにアクセスします, 絶縁抵抗も含めて, 巻線抵抗, 巻数比, と周波数応答. オイルサンプルの高精度実験室分析により、オンラインセンサーでは不可能な詳細な化学的特性評価が可能になります.
6.1.3 ハイブリッド監視アプローチ
統合された監視戦略 オンライン監視と定期的なオフラインテストを組み合わせて、診断範囲を最大化します. 継続的なモニタリングにより主要な動作パラメータが追跡され、スケジュールされたテストによりオンライン システムの精度を検証する包括的な状態評価が提供されます。.
6.2 監視パラメータによる分類
6.2.1 電気パラメータのモニタリング
絶縁状態の追跡 誘電体の健全性を示す電気特性を測定します. 部分放電モニタリングにより、局所的な放電を引き起こす絶縁欠陥を検出します. 誘電損失測定により、絶縁材料内のエネルギー散逸が定量化されます。, 劣化や湿気による汚染により増加.
6.2.2 熱パラメータのモニタリング
温度監視 最も広く実装されている監視機能を表します. 巻線ホットスポット監視 最も高い熱応力が発生している場所のピーク温度を追跡します. 上部オイルの温度は全体的な熱状態を示し、下部オイルの温度は冷却システムの有効性を示します。.
6.2.3 化学パラメータのモニタリング
溶存ガス分析 絶縁油中のガス濃度を解釈して内部故障を診断します. さまざまな故障タイプが特徴的なガスパターンを生成する: 過熱により水素と炭化水素が生成される, 一方、放電により水素とアセチレンが生成されます。.
油の品質監視 絶縁耐力を追跡する, 酸度, 水分含有量, および酸化防止剤レベル. これらのパラメータは、絶縁性能に影響を与えるオイルの状態と汚染レベルを示します。.
6.2.4 機械パラメータのモニタリング
振動解析 コアクランプの緩みなどの機械的問題を検出します, 巻き変形, そして冷却システムの故障. 音響モニタリングでは高感度マイクを使用して部分放電超音波放射と機械振動を検出します。.
周波数応答解析 広い周波数範囲にわたって変圧器の電気応答を測定し、巻線の変形を検出します, 短絡, ベースライン シグネチャとの比較による中核問題の発見.
6.3 技術の種類による分類
6.3.1 光ファイバーセンシング技術
光ファイバーセンサー 高圧変圧器環境において独自の利点を提供します. 完全な電気絶縁により、安全上の懸念や接地の複雑さが解消されます。. 電磁干渉に対する耐性により、通電した機器の周囲に強い電界があるにもかかわらず、正確な測定が保証されます。.
蛍光ファイバーによる温度測定 特殊な光学材料における温度依存性の蛍光減衰を利用します. 光ファイバーケーブルを介して伝送された光パルスは、センサー先端の蛍光結晶を励起します。. 放出された蛍光の減衰速度は温度によって変化します, 正確な遠隔測定を可能にする.
6.3.2 電気センシング技術
伝統的 熱電対と測温抵抗体 (測温抵抗体) センサーはコスト効率の高い温度測定を提供します. 変流器と電圧変圧器により電気パラメータの監視が可能. これらの実証済みのテクノロジーは、一部の設置では電磁干渉の影響を受けやすいにもかかわらず、多くの用途に適しています。.
6.3.3 化学分析技術
ガスクロマトグラフィー 変圧器油に溶けている個々のガスを分離し、定量化します。. 光音響分光法は、ガス分子が変調された光を吸収するときに音響信号を生成することでガス濃度を測定します。. 電気化学センサーは、測定可能な電気信号を生成する化学反応を通じて特定のガスを検出します。.
6.3.4 超音波および音響技術
超音波部分放電検出 放電によって生成される高周波音波を感知する圧電トランスデューサーを採用. 複数のセンサーにより、到着時間の三角測量を通じて発生源の位置を特定可能.
7. 変圧器監視システム

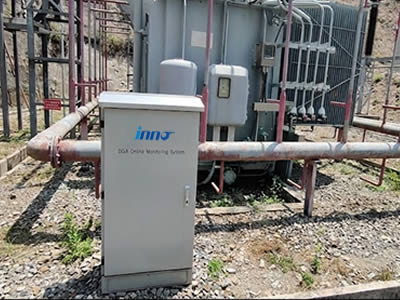

7.1 オンライン溶存ガス分析 (DGA) システム
継続的な DGA モニタリング 変圧器油に溶けているガスを分析して内部故障を検出します. ガスクロマトグラフィーをはじめとする各種技術, 光音響分光法, および電気化学センサーは、異なる性能特性とコストポイントを提供します.
主要な監視ガスには水素が含まれる (H₂), メタン (CH₄), エタン (C₂H₆), エチレン (C₂H₄), アセチレン (C₂H₂), 一酸化炭素 (CO), そして二酸化炭素 (CO₂). 各ガスは、特定の障害タイプと重大度レベルに関する診断情報を提供します。.
一般的なシステムでは、次の場所でオイルをサンプリングします。 1-24 時間間隔, 分析のために溶存ガスを抽出する. 結果は監視プラットフォームに送信され、そこでアルゴリズムが濃度を確立された閾値および過去の傾向と比較します。. 急速な濃度の増加により、調査が必要な障害の発生を示すアラームがトリガーされる.
7.2 部分放電監視システム
部分放電検出 完全な破壊が起こる前に絶縁欠陥を特定します. 超高周波 (UHF) センサーは放電現場からの電磁放射を検出します. 過渡接地電圧 (TEV) モニタリングは接地されたタンク表面の電圧パルスを測定します. 高周波変流器 (HFCT) 接地接続の放電電流を検出.
パターン認識アルゴリズムは信号特性を分析することで放電源を分類します. 表面放電を含むさまざまな欠陥タイプ, 内部空隙, 浮遊導体は特有のシグネチャを生成し、欠陥の特定と重大度の評価を可能にします.
7.3 温度監視システム
光ファイバー温度監視システム 正確に提供する, 高電圧環境における信頼性の高い巻線温度測定. 非導電性繊維構造により、金属センサーを悩ませる電気的危険や電磁干渉の懸念が排除されます。.
複数の測定ポイントで巻線高さ全体および相間の温度分布を追跡します. ホットスポットセンサーは、熱モデルと損失計算に基づいて予測された最高温度位置に配置されます。. 油温センサーモニタートップ, 真ん中, 温度勾配と冷却性能を評価するための底部の位置.
先進的なシステムは動的熱容量を計算し、安全限界内での一時的な過負荷動作を可能にします. リアルタイムの負荷ガイドにより、熱による損傷を防ぎながら変圧器の使用率を最適化します。.
7.4 ブッシング監視システム
静電容量と誘電正接のモニタリング 電気パラメータの連続測定を通じてブッシングの絶縁状態を追跡します. 静電容量の変化は湿気の侵入または絶縁劣化を示します. 誘電正接の増加により、汚染または経年劣化による絶縁損失が明らかになります.
ブッシングの問題を早期に検出することで、隣接する機器に損傷を与え、大規模な停止を引き起こす爆発的な故障を防止します。. 傾向分析により、壊滅的な故障が発生する数年前に段階的に劣化することが特定されます.
7.5 負荷時タップチェンジャー (OLTC) 監視
OLTC状態監視 接点の摩耗を示す機械的および電気的パラメータを追跡します, 作動機構の劣化, そしてオイルの品質. 動作カウンタは蓄積されたスイッチングサイクルを記録します. モーター電流解析により、機械的な結合や駆動システムの問題を検出. 音響モニタリングにより、機械的な問題を示す異常な音を特定します.
独立したオイルコンパートメントのモニタリングにより、OLTC オイル内の水分と溶存ガスを追跡します, スイッチング動作中に頻繁にアークが発生するため、メインタンクオイルよりも早く劣化します。.
7.6 負荷と電力の監視
電気負荷監視 現在の記録, 電圧, 変圧器を通る電力の流れ. このデータは容量計画をサポートします, 負荷分散, および過負荷保護. 過去の負荷プロファイルにより、変圧器のサイジング決定が通知され、高負荷のユニットを軽減するための負荷転送の機会が特定されます。.
7.7 統合されたマルチパラメータシステム
包括的な監視プラットフォーム 複数のセンサータイプを統合システムに統合し、完全な変圧器監視を提供します. 一元化されたデータ収集により、信頼性の高い診断のために複数のパラメータの相互作用を必要とする故障パターンを特定する相関分析が可能になります.
オープン アーキテクチャ設計により、さまざまなメーカーのセンサーに対応し、標準の通信プロトコルをサポートします. この柔軟性により、特定の監視要件や予算の制約に合わせてカスタマイズされた構成が可能になります.
8. トップ 10 変圧器監視メーカー
8.1 フジノ (中国)
設立: 2011
会社概要: Fjinno は高度な専門知識を備えています 光ファイバーセンシングソリューション 電力システム用. 同社は革新的な製品の開発に重点を置いています 温度監視技術 従来のセンサーでは不十分な高電圧アプリケーション向け. 同社のエンジニアリング チームは、フォトニクスと電力システム保護に関する広範な専門知識をもたらします。.
製品ポートフォリオ: フジノの旗艦 蛍光光ファイバー温度監視システム 蛍光減衰原理を利用して正確な非接触測定を実現. システムは光ファイバーケーブルを介して単一ポイントを監視します, 単一チャンネルのセットアップから 64 チャンネルの設置までカスタマイズ可能なチャンネル構成. ファイバーの長さは、直接取り付けアプリケーションから最大 80 メートルのリモート センシング シナリオまで延長されます。.
この技術には、特殊な高電圧耐性機能が組み込まれています, 通電された開閉装置環境での安全な動作を可能にする. 非導電性ファイバー設計により、従来のセンサーシステムに存在する電気的安全性の懸念が解消されます。. 各監視ポイントは、1 秒未満の応答時間で継続的な温度追跡を提供します。.
カスタマイズ機能により、センサー構成を特定の設置要件に適合させることができます. マルチチャンネル システムは、単一の制御ユニットから変圧器ネットワーク全体の集中監視をサポートします。. モジュール式アーキテクチャにより、施設監視のニーズの増大に応じてシステムの拡張が容易になります.
8.2 ABB (スイス)
設立: 1988 (合併により誕生)
会社概要: ABB は電動化と自動化における世界的なテクノロジーリーダーとして活動しています. 同社のパワー製品部門は、配電システム向けの包括的なソリューションを開発しています。.
製品ポートフォリオ: ABB は統合されたサービスを提供します 監視ソリューション 温度検知の組み合わせ, 部分放電検出, および電気測定. 同社のシステムは無線センサー ネットワークを備えており、改造用途での設置の複雑さを軽減します。.
8.3 シーメンス (ドイツ)
設立: 1847
会社概要: シーメンスは送電および配電機器の製造において強い存在感を維持しています. 同社のデジタル産業部門は、電力インフラの監視ソリューションを開発しています.
製品ポートフォリオ: シーメンスは包括的なサービスを提供します 状態監視システム 熱画像の統合, ガス分析, そして振動感知. 高度な分析ソフトウェアがセンサーデータを処理してメンテナンスの推奨事項を生成します.
8.4 シュナイダーエレクトリック (フランス)
設立: 1836
会社概要: シュナイダーエレクトリックは、エネルギー管理および自動化ソリューションを専門としています。. 同社の EcoStruxure プラットフォームは、モニタリング デバイスをクラウド分析およびモバイル アプリケーションと接続します。.
製品ポートフォリオ: ワイヤレス温度センサーなどの監視システムをラインナップ, 変流器, 機械学習アルゴリズムを備えた電力品質アナライザー.
8.5 GE グリッド ソリューション (米国)
設立: 1892 (ゼネラル・エレクトリックとして)
会社概要: GE グリッド ソリューションは、高電圧機器とデジタル ソリューションを公益事業および産業顧客に提供しています.
製品ポートフォリオ: GE はモジュール式を提供しています 監視プラットフォーム サードパーティの統合を容易にするオープン アーキテクチャで多様なセンサー タイプと通信プロトコルをサポート.
8.6 クアリトロール (米国)
設立: 1945
会社概要: Qualitrol は、変圧器監視技術に深く特化し、電気設備の状態監視装置に専念しています。.
製品ポートフォリオ: 製品範囲には以下が含まれます： 光ファイバー温度システム マルチポイント監視機能を備えた高電圧変圧器アプリケーション向けに特別に設計されています.
8.7 ワイドマン (スイス)
設立: 1877
会社概要: ワイドマンは、絶縁診断の専門知識を備えた電力機器用の電気絶縁材料と監視システムを専門としています。.
製品ポートフォリオ: 監視ソリューションは以下に焦点を当てます 部分放電検出 統合センサーモジュールを備えたガス絶縁開閉装置の熱プロファイリング.
8.8 三菱電機 (日本)
設立: 1921
会社概要: 三菱電機は、開閉装置製品とシームレスに統合された監視ソリューションを備えた配電機器と自動化システムを製造しています.
製品ポートフォリオ: 製品には以下が含まれます 温度監視システム コンパクトなセンサー設計の熱電対と測温抵抗体を利用.
8.9 イートン (米国)
設立: 1911
会社概要: Eaton は、設置の容易さを重視した商用および産業用アプリケーション向けの配電および制御装置を製造しています。.
製品ポートフォリオ: Eaton の監視ソリューションは、プラグアンドプレイ センサーを重視しており、モバイル対応のダッシュボードでアプリケーションの改修を簡素化しています。.
8.10 メガー (イギリス)
設立: 1889
会社概要: Megger は、絶縁試験の伝統を持つ電気試験装置とオンライン監視システムを製造しています.
製品ポートフォリオ: 監視範囲には、一時的な設置用のバッテリ駆動のワイヤレス センサーと、耐久性の高いエンクロージャを備えた恒久的に設置されたシステムが含まれます。.
9. よくある質問
9.1 オンライン変圧器監視とオフライン変圧器監視の違いは何ですか?
オンラインモニタリング 変圧器の動作中に停電を必要とせずにデータを継続的に収集します, リアルタイムの障害検出と傾向分析を可能にする. オフライン監視 動作中は利用できない詳細な状態評価を提供する包括的な診断テストを実行するには、計画的に電源を切る必要があります。. どちらの方法も完全な監視戦略において相互補完します.
9.2 変圧器監視システムは通常どのくらい持続しますか?
品質 監視システム 通常は動作します 10-20 適切なメンテナンスを行えば何年も. センサーの寿命はテクノロジーや環境条件によって異なります, と 光ファイバーセンサー 達成する 20+ 年. 電子コンポーネントは、毎年交換またはアップグレードが必要になる場合があります。 5-10 テクノロジーが進化するにつれて.
9.3 変圧器にとって温度監視が重要な理由?
温度異常が示すもの 90% 変圧器の故障の発生. 過度の熱は絶縁体の劣化を加速します, 絶縁破壊や致命的な故障につながる. ホットスポット温度監視 温度関連の故障を防止します, 機器の寿命を大幅に延長し、コストのかかる停止を防止します.
9.4 監視システムはすべての変圧器の故障を防ぐことができるか?
監視システム 障害のリスクは大幅に軽減されますが、すべての障害を防ぐことはできません. 約 85-90% 進行性の障害は監視を通じて検出可能, 予防的介入を可能にする. 突然の機械故障や落雷などの外的要因は、警告なしに発生する可能性があります。, ただし、監視により被害は最小限に抑えられます.
9.5 監視するのに最も重要なパラメータは何か?
重要なパラメータには次のものがあります。 溶存ガス分析 (DGA), 巻線ホットスポット温度, 部分放電活動, 負荷電流, 油温, そしてオイルの品質. 重要性は変圧器の種類によって異なります, 年, そしてアプリケーション. 大型の重要な変圧器には、最大限の保護を実現するための包括的なマルチパラメータ監視が必要です.
9.6 適切な監視システムを選択するにはどうすればよいですか?
選択は変圧器の定格と臨界度に依存します, 予算の制約, 既存のインフラストラクチャ, 停電の感度, および従業員のスキルレベル. 重要な変圧器は包括的であることを正当化する オンライン監視システム, 一方、それほど重要ではない機器は経済的な定期テスト戦略を採用している可能性があります。.
9.7 監視システムにはどのようなメンテナンスが必要ですか?
定期メンテナンスにはセンサーの清掃と検査が含まれます (毎年), システムキャリブレーション (1-3 年), ソフトウェアのアップデート, データバックアップの検証, そして通信テスト. 光ファイバーシステム 最小限のメンテナンスが必要な, 一方、化学センサーにはより頻繁な注意が必要です.
9.8 既存の変圧器に監視機能を追加できますか?
はい, ほとんどの変圧器は対応します 監視システム 改造. オンライン システムは運用中にインストールされます, 一方、オフラインセンサーには停止期間が必要です. 改造の複雑さは変圧器の設計と利用可能なスペースによって異なります. 最新のモジュール式システムにより改造プロセスが簡素化されます.
9.9 監視システムの設置には停電が必要ですか??
インストール要件はシステムの種類によって異なります. 多くの オンライン監視センサー ホットスティック技術またはタンクに取り付けられた外部センサーを使用して、停止することなく設置できます。. 内部などの一部のインストール 光ファイバー温度センサー 安全にアクセスするには短時間の停止が必要な場合があります. アプリケーションの具体的な設置要件についてはメーカーにお問い合わせください。.
9.10 監視システムで誤警報が発生する原因?
一般的な原因にはセンサーのドリフトや故障が含まれます, 環境干渉, 不適切なしきい値設定, 通信エラー, そしてソフトウェアの問題. マルチパラメータ検証とインテリジェントなアルゴリズムにより誤警報を削減. 定期的な校正とメンテナンス 監視システム 正確さ.
10. 温度センサー購入ガイド
10.1 変圧器にとって温度監視が重要な理由
温度は最も直接的な指標を表します。 変圧器の状態. ホットスポット温度が設計限界を超えると、熱劣化による絶縁劣化が加速します. 局所的な過熱を引き起こす接続の緩みは、障害が発生する数か月前に検出可能です. 正確な温度データにより、動的な容量評価と負荷の最適化が可能になります.
多くの場合、規制遵守と保険要件が義務付けられています 温度監視 ドキュメント. 熱監視により火災や爆発のリスクが軽減されます, 人員と施設を保護しながら、高額な費用がかかる機器の損傷や長時間にわたる停止を防ぎます。.
10.2 当社の光ファイバー温度監視製品の利点
非導電性設計: 光ファイバーセンサー 高電圧環境における電気的危険を排除します, 接地や絶縁変圧器は不要です.
電磁波耐性: 電界および磁界に対する完全な耐性により、変圧器や開閉装置の近くでの正確な測定が保証されます.
高精度: -40°C ～ +200°C の動作範囲全体で ±1°C の精度により、極端な条件下でも信頼性の高いパフォーマンスを維持します.
素早い応答: 1 秒未満の応答時間により、リアルタイムの監視と迅速な障害検出が可能になります.
柔軟な構成: カスタマイズ可能 1-64 チャネル システムは、単一ポイントから包括的なネットワーク監視まで対応します。.
拡張範囲: ファイバーの長さまで 80 メーターはさまざまな設置シナリオでリモートセンシングをサポートします.
長期安定性: 20+ 耐用年数が 1 年であるため、交換コストとメンテナンスの必要性が最小限に抑えられます.
モジュール拡張: フィールド拡張可能なアーキテクチャは、制御ユニットを交換することなく、変化する監視ニーズに応じて成長します.
10.3 技術仕様
- 測定範囲: -40°C ～ +200°C
- 正確さ: ±1℃ (フルレンジ)
- 応答時間: <1 2番
- チャネル容量: 1-64 チャンネル (カスタマイズ可能な)
- 繊維長: 0-80 メートル
- 定格電圧: すべての変圧器電圧クラスに適合
- コミュニケーション: Modbus RTU/TCP, IEC 61850 (オプション)
- エンクロージャの定格: IP65
- 動作環境: -40°C ～ +70°C, 相対湿度 95% 以下
- 電源: AC220VまたはDC24V
10.4 アプリケーションの成功事例
ユーティリティネットワークの展開: 地方の大手送電事業者が導入 1,000+ 220kV 主変圧器を監視するシステム, 検出する 37 障害を早期に発見し、価値のある停止を防ぐ $50 100万ドルのダウンタイムコストを回避.
産業用設備: 製鉄所の重要な要素 変圧器のホットスポット監視 負荷の最適化が可能になり、機器の寿命が延長されます 5 年, 延期する $8 百万の交換投資.
データセンターアプリケーション: 24/7 動的アラームによるリアルタイム監視を実現 99.999% 3 年間の運用期間にわたって計画外停止ゼロで電力を利用可能.
再生可能エネルギープロジェクト: 風力発電所 変圧器の温度監視 ネットワーク対応のリモート集中管理, 運用コストの削減 40% サイト訪問を最小限に抑えることで.
10.5 専門家による相談についてはお問い合わせください
当社の技術チームは無料のアプリケーション評価とカスタマイズを提供します。 温度監視ソリューション お客様の特定の要件に合わせてカスタマイズ. 詳細な技術仕様を提供します, インストールガイド, そして継続的なサポート.
今すぐご連絡ください:
- オンラインお問い合わせ: 訪問 www.fjinno.net すぐに相談できるように
- 電子メール: web@fjinno.net
- ワッツアップ: +86 135 9907 0393
当社のエンジニアが専門的な推奨事項と詳細な見積もりを迅速に回答します。. 実証済みのソリューションで貴重な電気資産を保護します 光ファイバー監視技術.
免責事項
このガイドで提供される情報は、一般的な情報提供のみを目的としています。. 正確性を確保するよう努めますが、, 変圧器の監視 要件は特定のアプリケーションに応じて大幅に異なります, 現地の規制, および動作条件. 読者は資格のある電気技術者に相談し、IEC を含む該当する業界標準に従う必要があります。, IEEE, 監視システムを実装する場合は、各国の電気規定に従う必要があります。.
製品仕様, 特徴, 記載されている可用性は予告なく変更される場合があります. 記載されている性能特性は、標準条件下での代表的な値を表しています。; 実際の結果は設置環境や動作パラメータによって異なる場合があります.
Fjinno および上記のその他のメーカーは、それぞれの利用規約に基づいて製品とサービスを提供します. このガイドは、特定の製品またはメーカーの推奨または保証を構成するものではありません。. ユーザーは選択および実装する際にデューデリジェンスを実行する必要があります 変圧器状態監視ソリューション.
電気機器には感電などの重大な危険が伴います, アークフラッシュ, そして爆発の危険性. すべてのインストール, メンテナンス, およびテスト作業は、適切な安全手順に従い、適切な個人用保護具を使用して資格のある担当者が実行する必要があります。. 適切な訓練を受けずに、通電した機器の作業を決して行わないでください, 認可, および安全上の注意事項.
光ファイバー温度センサー, インテリジェント監視システム, 中国の分散型光ファイバーメーカー
 |
 |
 |
