Sistema di monitoraggio della temperatura del trasformatore di tipo a secco – Guida all'approvvigionamento globale

Sistemi di monitoraggio della temperatura del trasformatore di tipo a secco sono apparecchiature di sicurezza essenziali che proteggono i trasformatori dai danni termici e prevengono guasti costosi. Questa guida completa copre tutto ciò che i responsabili degli acquisti e gli ingegneri elettrici devono sapere termoregolatori per trasformatori, Sensori PT100, e sistemi di protezione intelligenti.

• Monitoraggio della temperatura in tempo reale – Monitoraggio continuo delle temperature degli avvolgimenti del trasformatore con precisione di ±1% FS
• Controllo intelligente del raffreddamento – Avvio/arresto automatico delle ventole in base alle soglie di temperatura per ottimizzare il consumo energetico
• Protezione multilivello – Allarme di sovratemperatura e protezione di intervento con setpoint regolabili
• Tecnologia dei sensori PT100 – Sensori di resistenza al platino di livello industriale per misurazioni affidabili da -30°C a 240°C
• Integrazione della comunicazione – Interfacce RS485/RS232 e uscita analogica 4-20 mA per sistemi SCADA
• Certificazioni globali – Conforme alla norma CEI, UL, Norme CE per applicazioni in tutto il mondo



1. Che cos'è un sistema di monitoraggio e controllo della temperatura del trasformatore di tipo a secco?

1.1 Panoramica del sistema di monitoraggio della temperatura e componenti principali

Un sistema di monitoraggio della temperatura del trasformatore di tipo secco è una soluzione di sicurezza intelligente progettata specificamente per proteggere i trasformatori di tipo secco dal sovraccarico termico. Il sistema è costituito da tre componenti principali: Sensori di temperatura con resistenza al platino PT100, un mainframe di controllo della temperatura (Serie IB-S201 o serie BWD-3K), e dispositivi di attuazione, comprese ventole di raffreddamento, unità di allarme, e meccanismi di viaggio. Le regolatore di temperatura utilizza la tecnologia del microcontrollore per rilevare e visualizzare gli aumenti di temperatura dell'avvolgimento attraverso resistori termici al platino incorporati negli avvolgimenti del trasformatore.

1.2 Come funzionano i dispositivi di misurazione della temperatura

Il principio operativo fondamentale di dispositivi di misurazione della temperatura del trasformatore si basa sulle caratteristiche di resistenza-temperatura. Sensori di temperatura PT100 sono incorporati nei punti caldi all'interno degli avvolgimenti del trasformatore. Quando si verificano cambiamenti di temperatura, il valore di resistenza del sensore cambia di conseguenza. Le mainframe di controllo della temperatura converte i valori di resistenza in letture di temperatura attraverso circuiti di misurazione della resistenza di precisione, visualizzazione dei dati in tempo reale su schermi LED/LCD. Il microprocessore integrato esegue automaticamente azioni di controllo in base a soglie di temperatura preimpostate, compreso l'avvio/arresto della ventola, allarmi acustici/visivi, e protezione da viaggio.

1.3 Caratteristiche del sistema di monitoraggio digitale della temperatura

Moderno dispositivi di monitoraggio della temperatura del trasformatore integrare più funzioni intelligenti inclusa la registrazione dei dati storici, autodiagnostica, e varie interfacce di comunicazione. Controller per la visualizzazione della temperatura può connettersi a sistemi SCADA di supervisione tramite interfacce di comunicazione RS485/RS232 o uscita analogica 4-20 mA, abilitare reti di monitoraggio distribuito della temperatura per la supervisione remota e la gestione centralizzata.

1.4 Applicazioni del mercato globale

Sistemi di misurazione della temperatura del trasformatore di tipo a secco sono ampiamente utilizzati nella produzione di energia, metallurgia, petrolchimico, Transito ferroviario, centri dati, e settori delle energie rinnovabili. Domanda globale di affidabilità apparecchiature di protezione della temperatura del trasformatore continua a crescere, in particolare con la modernizzazione della rete e il rapido sviluppo di progetti di energia rinnovabile. Sistemi di controllo per il monitoraggio della temperatura sono diventati apparecchiature standard per le installazioni di trasformatori in tutto il mondo.



2. Perché i trasformatori a secco necessitano di dispositivi di misurazione della temperatura?

2.1 Protezione di sicurezza delle apparecchiature critiche

I trasformatori di tipo a secco generano un calore significativo durante il funzionamento a causa delle perdite di carico e delle perdite del nucleo. Temperature eccessive accelerano l’invecchiamento del materiale isolante e riducono la rigidità dielettrica, potenzialmente causando la rottura dell'isolamento, cortocircuiti, o incendi. La ricerca mostra che per ogni aumento di 8-10°C della temperatura dell'avvolgimento, la durata del materiale isolante è ridotta della metà. Sistemi di monitoraggio della temperatura fornire 24/7 protezione automatica. Trasformatori dotati di dispositivi di misurazione della temperatura esperienza finita 60% riduzione dei tassi di fallimento e 30-50% durata di servizio più lunga.

2.2 Ottimizzazione dei costi operativi

I dati di monitoraggio della temperatura in tempo reale forniscono informazioni critiche per la gestione delle apparecchiature. L'analisi delle curve storiche della temperatura consente di valutare le condizioni di carico del trasformatore, efficienza di raffreddamento, e stato operativo, supportare le decisioni di adeguamento del carico e la pianificazione della manutenzione. Strategie di controllo precise basate sulle temperature dei punti caldi possono ridurre il tempo di funzionamento della ventola 30-50%, diminuzione dell’inquinamento acustico, prolungare la durata della ventola, e riducendo i costi energetici. Le capacità di gestione intelligente di termoregolatori per trasformatori garantire risparmi operativi significativi per le imprese.

2.3 Scenari applicativi globali

Industria energetica

Sottostazioni, locali di distribuzione, e richiedono installazioni di trasformatori montati su pad monitoraggio della temperatura del trasformatore di tipo secco per soddisfare gli standard operativi di sicurezza dei servizi pubblici.

Impianti industriali

Acciaio, petrolchimico, e gli stabilimenti di produzione automobilistica utilizzano dedicati sistemi di monitoraggio dei trasformatori per garantire la sicurezza continua della produzione.

Edifici commerciali

Centri commerciali, edifici per uffici, e i complessi commerciali su cui fanno affidamento apparecchiature per il monitoraggio della temperatura per l’affidabilità della distribuzione dell’energia.

Energia rinnovabile

Parchi eolici, impianti solari, e i sistemi di accumulo dell’energia utilizzano controllo della temperatura del trasformatore per la protezione del trasformatore elevatore.

Trasporto ferroviario

Le sottostazioni di trazione metropolitana e ferroviaria ad alta velocità sono specializzate dispositivi di misurazione della temperatura soddisfare requisiti di elevata affidabilità.

Centri dati

Implementazione delle strutture IDC e dei centri di cloud computing monitoraggio della temperatura del trasformatore per la protezione del trasformatore di distribuzione UPS.

2.4 Tendenze di mercato e requisiti normativi

Con aggiornamenti dell’intelligenza del sistema energetico globale e standard di sicurezza migliorati, un numero crescente di paesi mandatari sistemi di monitoraggio della temperatura come attrezzatura richiesta per trasformatori a secco. La Commissione Elettrotecnica Internazionale (CEI), Associazione Nazionale Produttori Elettrici (NON C'È), e vari standard nazionali specificano chiari requisiti tecnici per monitoraggio della temperatura del trasformatore, creare opportunità di mercato stabili per produttori e distributori di dispositivi di monitoraggio della temperatura.



3. In che modo i sensori di temperatura PT100 ottengono misurazioni precise?

3.1 Tecnologia del sensore di temperatura con resistenza al platino PT100

PT100 è un sensore di temperatura con resistenza al platino dove “P.T” rappresenta l'elemento platino e “100” indica una resistenza di 100 ohm a 0°C. Sensori PT100 utilizzare le variazioni di resistenza del metallo platino con la temperatura per la misurazione, che rappresenta uno standard internazionale per il rilevamento della temperatura industriale. Il metallo platino presenta un'eccellente stabilità chimica e resistenza all'ossidazione, mantenendo caratteristiche di resistenza-temperatura stabili negli intervalli di temperatura da -200°C a 850°C.

3.2 Vantaggi di elevata precisione e stabilità

IB-S201 termoregolatori utilizzano sensori PT100 di Classe B conformi allo standard internazionale IEC60751. Nell'intervallo di misurazione da -30°C a 240°C, la precisione della misurazione raggiunge ±1% FS (scala completa), con risoluzione 0,1°C. Il controller utilizza la metodologia di misurazione a quattro fili, eliminando gli effetti della resistenza del cavo sui risultati della misurazione. Anche con cavi lunghi, la precisione della misurazione rimane inalterata. Il tempo di risposta tipico è 5-10 Secondi, soddisfare pienamente i requisiti in tempo reale per monitoraggio della temperatura del trasformatore.

3.3 Resistenza alle interferenze e affidabilità

Nei forti ambienti elettromagnetici circostanti i trasformatori, Sensori PT100 utilizzare principi di misurazione della resistenza combinati con cavi schermati e tecniche di misurazione differenziale per sopprimere efficacemente le interferenze elettromagnetiche, garantendo l’accuratezza e l’affidabilità dei dati. Gli alloggiamenti dei sensori utilizzano generalmente una struttura in acciaio inossidabile, protegge gli elementi interni in platino fornendo allo stesso tempo un'eccellente conduttività termica per una rapida risposta alla temperatura. Questo design ad alta affidabilità rende il PT100 la scelta preferita per le applicazioni di misurazione della temperatura industriale globale.

3.4 Compatibilità con gli standard globali

Sensori di temperatura PT100 sono conformi allo standard internazionale IEC60751 e sono compatibili con DIN43760, HE C1604, e altri standard nazionali, consentendo un’applicazione globale universale. Questa standardizzazione facilita il commercio internazionale e i progetti transfrontalieri. I responsabili degli approvvigionamenti possono procurarsi sensori PT100 da qualsiasi paese con fiducia nella compatibilità del sistema.



4. Quali sono le funzioni principali degli strumenti di controllo della temperatura del trasformatore?

4.1 Funzionalità di monitoraggio e visualizzazione primarie

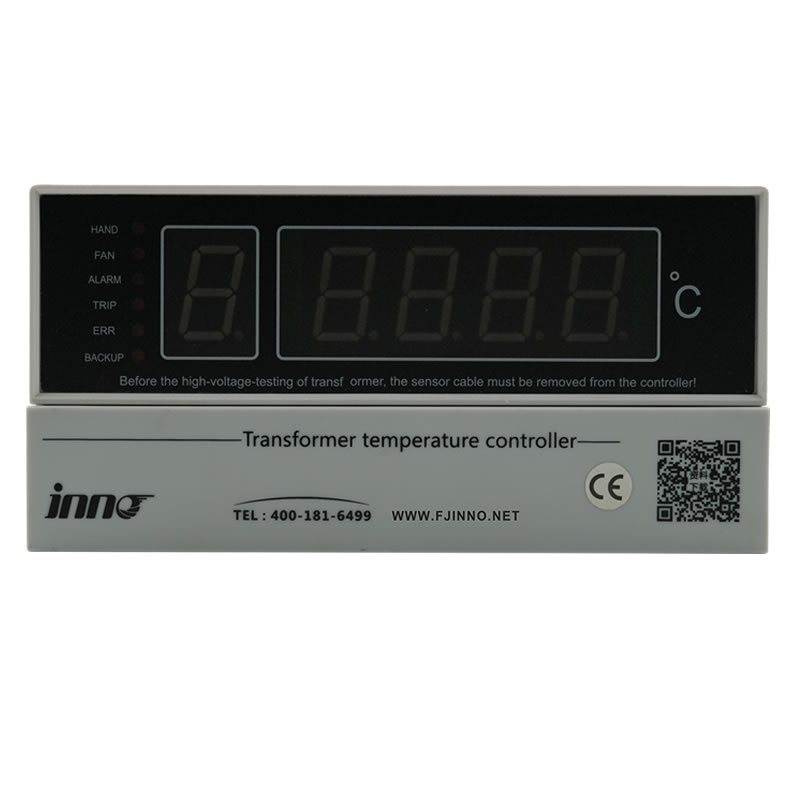

L'IB-S201 regolatore di temperatura è un mainframe di controllo intelligente progettato specificamente per il funzionamento sicuro del trasformatore a secco. Monitora contemporaneamente fino a tre temperature degli avvolgimenti del trasformatore, visualizzazione automatica dei valori massimi di temperatura. Gli schermi utilizzano display digitali LED o LCD con altezze dei caratteri chiare, consentendo una facile lettura da 3-5 metri di distanza per le ispezioni di routine. Il monitoraggio multipunto con visualizzazione della temperatura massima garantisce un'accurata acquisizione della temperatura dell'hotspot, fornendo una protezione affidabile per condizioni di carico sbilanciato trifase.

4.2 Meccanismi di protezione multilivello

Il sistema fornisce una protezione a due livelli con funzioni di allarme di sovratemperatura e intervento per sovratemperatura. Quando la temperatura raggiunge i valori di allarme preimpostati, Le strumento di controllo della temperatura attiva allarmi acustici/visivi ed emette segnali di allarme. Se la temperatura continua a salire fino ai setpoint di intervento, il sistema disconnette automaticamente l'alimentazione del trasformatore per evitare un'escalation di incidenti. Le uscite di allarme e sgancio utilizzano contatti puliti a relè da 5 A/250 V CA o 5 A/30 V CC, in grado di controllare direttamente dispositivi di allarme esterni o bobine di sgancio dell'interruttore.

4.3 Sistema di controllo intelligente della ventola

La funzione di controllo della ventola integrata nel controller avvia/arresta automaticamente le ventole di raffreddamento in base alla temperatura. Gli utenti possono impostare le temperature di avvio e arresto della ventola, creando un controllo dell'isteresi della temperatura per evitare cicli frequenti. La funzione di esercizio della ventola attiva periodicamente le ventole automaticamente per brevi periodi, prevenire guasti meccanici derivanti da una dormienza prolungata. Questa funzionalità di manutenzione proattiva migliora significativamente l'affidabilità e la durata della ventola.

4.4 Configurazione flessibile dei parametri

Soglie di temperatura (temperature di avvio/arresto della ventola, Temperatura di allarme, temperatura di viaggio) sono configurabili tramite tasti del pannello frontale o interfacce di comunicazione con protezione tramite password che impedisce modifiche accidentali. La correzione dell'intervallo di temperatura consente agli utenti di ottimizzare i valori misurati, con impostazioni di correzione indipendenti per ciascun canale del sensore. Il sistema prevede la commutazione dell'unità di temperatura (°C/°F), regolazione della luminosità del display, e altre funzioni intuitive che soddisfano le diverse preferenze regionali.

4.5 Registrazione dati e diagnostica guasti

Controller per il monitoraggio della temperatura del trasformatore dispongono di rilevamento automatico dei guasti, monitorare continuamente lo stato del sensore. Al rilevamento della disconnessione del sensore, cortocircuito, o resistenza anomala, il sistema visualizza immediatamente i codici di guasto e attiva gli allarmi di guasto. Le funzioni di registrazione storica memorizzano i dati di temperatura, eventi di allarme, e resoconti dei viaggi. Questi dati sono recuperabili tramite chiavi o interfacce di comunicazione per l'analisi post-evento e la tracciabilità della qualità.



5. Quanti modelli di sistemi di monitoraggio della temperatura sono disponibili?

5.1 Modello base – IB-S201D

Il modello base IB-S201D fornisce funzioni complete di monitoraggio e protezione della temperatura, monitoraggio della temperatura di tre avvolgimenti con controllo della ventola integrato, esercizio del ventilatore, allarme di sovratemperatura, e capacità di intervento per sovratemperatura. Adatto per applicazioni standard senza particolari requisiti di comunicazione remota o uscita analogica, questa configurazione offre un rapporto costo-efficacia ottimale. Ampiamente utilizzato in sistemi di distribuzione di piccole e medie dimensioni e trasformatori a secco autonomi.

5.2 Modello con uscita analogica – IB-S201E

IB-S201E aggiunge tre uscite di corrente analogiche indipendenti da 4-20 mA alle funzioni di base, ciascuno corrispondente ad una misurazione della temperatura dell'avvolgimento. 4-20mA è un segnale analogico standard industriale universale adatto per il collegamento con i tradizionali sistemi SCADA, PLC, o DCS. Questa configurazione è particolarmente adatta ai clienti industriali che necessitano di integrazione dei dati di temperatura nei sistemi di monitoraggio esistenti. La configurazione è semplice con buone prestazioni in tempo reale e distanze di trasmissione che raggiungono centinaia di metri.

5.3 Modello di comunicazione – IB-S201F

IB-S201F è dotato di interfacce di comunicazione seriale RS485 o RS232 che supportano Modbus-RTU e altri protocolli di comunicazione standard internazionali. Il bus RS485 può connettersi fino a 32 dispositivi, ideale per realizzare grandi reti di monitoraggio distribuite. I modelli di comunicazione supportano la configurazione remota dei parametri, recupero dei dati, e diagnostica del sistema, integrandosi perfettamente con vari sistemi di automazione industriale e piattaforme di gestione della distribuzione intelligente. Questa è la configurazione preferita per la rete intelligente e l'industria 4.0 applicazioni.

5.4 Modello di misurazione della temperatura ambientale – IB-S201G

IB-S201G aggiunge sensori di misurazione della temperatura ambiente alle funzionalità standard. Il monitoraggio della temperatura ambiente consente la regolazione automatica della soglia di allarme in base alle condizioni ambientali o al calcolo dell'effettivo aumento della temperatura (differenza tra la temperatura dell'avvolgimento e quella ambiente). Questa configurazione è particolarmente adatta a luoghi con variazioni significative della temperatura ambiente, comprese le sottostazioni esterne montate su pad, zone ad alta quota, e zone climatiche tropicali o artiche.

5.5 Modello di misurazione della temperatura interna – IB-S201I

IB-S201I monitora inoltre la lamiera di acciaio al silicio (nucleo) temperatura per valutare la densità del flusso magnetico e lo stato di saturazione, prevenendo il surriscaldamento del nucleo. Il monitoraggio della temperatura del nucleo è importante per ottimizzare la progettazione del circuito magnetico e diagnosticare i guasti del nucleo. Questa configurazione serve principalmente trasformatori di potenza di grandi dimensioni, trasformatori personalizzati appositamente progettati, o applicazioni critiche con requisiti di monitoraggio di temperature estremamente elevate.

5.6 Modelli combinati e opzioni personalizzate

I moduli funzionali possono essere combinati in modo flessibile, Per esempio:

• IB-S201EF – Uscita analogica più comunicazione digitale
• IB-S201EG – Uscita analogica più misurazione della temperatura ambiente
• IB-S201FG – Comunicazione digitale più misurazione della temperatura ambiente
• IB-S201EFG – Uscita analogica, comunicazione digitale, e misurazione della temperatura ambiente
• IB-S201EFGI – Configurazione completa di tutte le funzionalità, incluse tutte le capacità di espansione

Per approvvigionamenti di grandi quantità o requisiti di applicazioni speciali, forniamo servizi di personalizzazione OEM/ODM, personalizzare le interfacce di visualizzazione, protocolli di comunicazione, colori della custodia, e identificazione del marchio secondo le specifiche del cliente.



6. Quali sono i guasti comuni dell'hotspot nei trasformatori?

6.1 Surriscaldamento dell'hotspot dell'avvolgimento

Il surriscaldamento del punto caldo dell'avvolgimento è il guasto termico più comune nei trasformatori a secco. Le cause includono una corrente di carico eccessiva, scarse prestazioni del sistema di raffreddamento, ventilazione bloccata, o cortocircuiti localizzati tra le spire. Senza rilevamento e intervento tempestivi sistemi di monitoraggio della temperatura, il surriscaldamento prolungato provoca un rapido degrado dell'isolamento, portando potenzialmente a un fallimento catastrofico. Sensori di temperatura PT100 posizionati nei punti caldi dei tornanti forniscono un allarme tempestivo prima che si verifichi un danno critico.

6.2 Carico di fase sbilanciato

I trasformatori trifase spesso presentano un carico sbilanciato in cui una fase trasporta una corrente significativamente più elevata rispetto ad altre. Ciò crea uno squilibrio termico in cui un avvolgimento funziona a temperatura più elevata mentre gli altri rimangono più freddi. La misurazione della temperatura a punto singolo può non rispettare questa condizione. La serie IB-S201 monitora simultaneamente tutti e tre gli avvolgimenti, visualizzazione della temperatura più alta per garantire una protezione completa indipendentemente dalla distribuzione del carico.

6.3 Guasti del sistema di raffreddamento

I guasti alle ventole di raffreddamento rappresentano seri rischi per i trasformatori che fanno affidamento sul raffreddamento ad aria forzata. Bruciatura del motore del ventilatore, grippaggio dei cuscinetti, o guasti al circuito di controllo possono causare un rapido aumento della temperatura. Le regolatore di temperatura del trasformatore la funzione di esercizio della ventola previene guasti meccanici attraverso il funzionamento periodico. Inoltre, il sistema monitora l'andamento della temperatura, attivando allarmi se le temperature aumentano in modo anomalo nonostante il funzionamento del ventilatore, indicando potenziali malfunzionamenti del sistema di raffreddamento.

6.4 Effetti della temperatura ambientale

Le temperature ambientali estreme influiscono in modo significativo sulle prestazioni termiche del trasformatore. Le temperature ambiente elevate riducono l'efficienza del raffreddamento e restringono il margine tra la temperatura operativa e la temperatura nominale massima. Il monitoraggio della temperatura ambiente del modello IB-S201G consente il calcolo dell'effettivo aumento della temperatura indipendentemente dalle condizioni ambientali, fornendo una valutazione più accurata dello stress termico del trasformatore. Ciò è particolarmente utile nelle regioni che presentano variazioni di temperatura stagionali estreme.

6.5 Punti caldi del nucleo e problemi dei circuiti magnetici

Sebbene meno comuni dei guasti agli avvolgimenti, può verificarsi un surriscaldamento del nucleo a causa dell'eccessiva densità del flusso magnetico, cortocircuiti di laminazione del nucleo, o difetti di fabbricazione. Gli hotspot centrali sono difficili da rilevare senza sensori dedicati. La capacità di monitoraggio della temperatura interna del modello IB-S201I consente il rilevamento tempestivo di problemi nei circuiti magnetici prima che causino danni estesi. Ciò è particolarmente importante per trasformatori o unità progettati su misura che operano vicino ai limiti di saturazione.



7. Specifiche Tecniche e Tabelle di Confronto Prestazioni

7.1 Principali parametri tecnici

Parametro	Specifica	Note
Intervallo di misurazione	-30da °C a 240 °C (-22°F a 464°F)	Copre le temperature di funzionamento del trasformatore di tipo secco
Precisione di misurazione	±1% FS	Precisione su scala completa con sensori PT100 Classe B
Risoluzione	0.1°C (0.18°F)	Visualizzazione della temperatura ad alta risoluzione
Tipo di sensore	Resistenza al platino PT100 (Classe B)	Conforme allo standard IEC60751, 4-collegamento a filo
Numero di canali	3 canali tortuosi + ambiente/core opzionale	Visualizza la temperatura massima
Tipo di visualizzazione	Display digitale a LED o LCD	Personaggi ad alta visibilità, 3-5m distanza di lettura
Alimentatore	CA 220 V ±10%, 50/60Hz o CA/CC 24 V	Configurazioni di alimentazione opzionali
Consumo energetico	≤5W (senza carico)	Design a basso consumo energetico
Ambiente operativo	-10da °C a 55 °C, umidità relativa ≤90% RH	Nessuna condensa
Temperatura di conservazione	-25da °C a 70 °C	Grado industriale standard
Protezione della custodia	IP20 (standard), IP54 (opzionale)	Montaggio a pannello o a parete
Dimensioni di montaggio	160mm×80 mm×110 mm (L×A×P)	Foratura pannello standard DIN 152×76mm

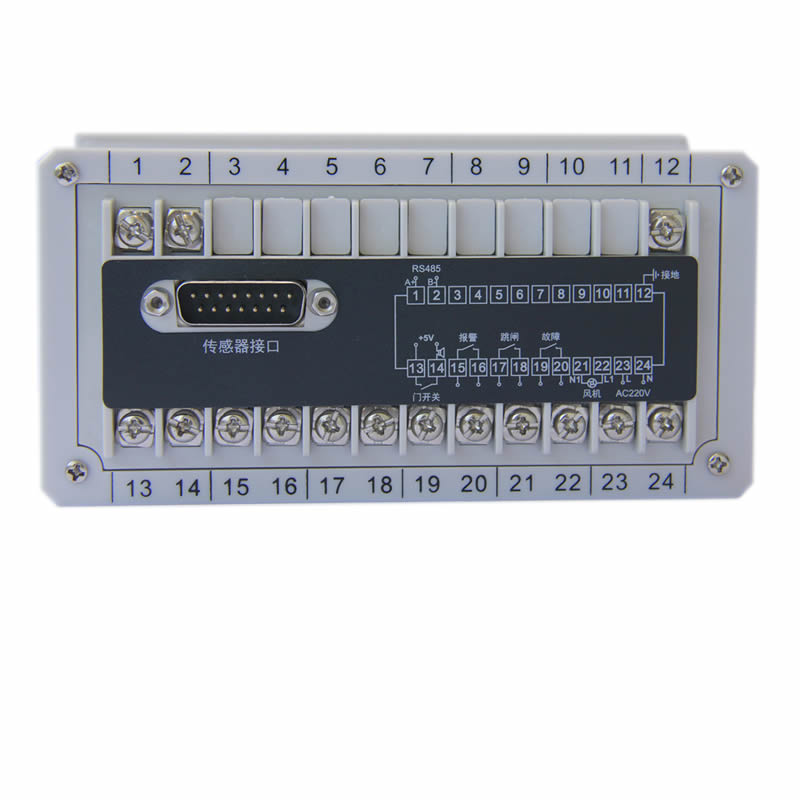

7.2 Specifiche dell'uscita di controllo

Funzione di uscita	Specifica	Applicazione
Uscita di controllo della ventola	1 impostare il relè NO/NC, 5A/250 V CA o 5 A/30 V CC	Controllo contattore ventola di raffreddamento
Allarme di sovratemperatura	1 impostare il relè NO/NC, 5A/250 V CA o 5 A/30 V CC	Corno d'allarme, spia, o allarme remoto
Viaggio per sovratemperatura	1 impostare il relè NO/NC, 5A/250 V CA o 5 A/30 V CC	Sgancio a lancio di interruttore o controllo contattore
Allarme guasto	1 impostare il relè NO/NC, 5A/250 V CA o 5 A/30 V CC	Indicazione di guasto del sensore
Uscita analogica (IB-S201E)	3 Canali, 4-20ma, carico ≤500Ω	SCADA, PLC, Integrazione DCS
Comunicazione (IB-S201F)	RS485/RS232, Protocollo Modbus RTU	Sistemi di monitoraggio della rete

7.3 Confronto delle caratteristiche del modello

Modello	Temp. avvolgimento	Temp. ambiente	Temp. interna	Uscita analogica	Comunicazione	Applicazione tipica
IB-S201D	3 Canali	No	No	No	No	Installazioni autonome di base
IB-S201E	3 Canali	No	No	3×4-20mA	No	Integrazione del sistema SCADA
IB-S201F	3 Canali	No	No	No	RS485/RS232	Monitoraggio della rete, reti intelligenti
IB-S201G	3 Canali	SÌ	No	No	No	Condizioni ambientali variabili
IB-S201I	3 Canali	No	SÌ	No	No	Trasformatori ad alta potenza
IB-S201EFG	3 Canali	SÌ	No	3×4-20mA	RS485/RS232	Monitoraggio completo
IB-S201EFGI	3 Canali	SÌ	SÌ	3×4-20mA	RS485/RS232	Sistemi premium completi di funzionalità



8. Dove è possibile trovare dispositivi di monitoraggio della temperatura OEM/ODM?

8.1 Servizi di produzione professionali OEM/ODM

Fuzhou Innovazione Elettronica Scie&Tech Co., Ltd. si è specializzata nella produzione sistemi di monitoraggio della temperatura dei trasformatori Da 2011. Con oltre 13 anni di esperienza nel settore, offriamo servizi completi di personalizzazione OEM/ODM per distributori globali, integratori di sistema, e produttori di trasformatori. Il nostro impianto di produzione è dotato di linee SMT avanzate, apparecchiature di test automatizzate, e sistemi di controllo qualità che garantiscono una qualità costante del prodotto e prestazioni affidabili.

8.2 Funzionalità di personalizzazione

Personalizzazione dell'hardware

• Progettazione di custodie personalizzate, dimensioni, e configurazioni di montaggio
• Personalizzazione della visualizzazione – Tipo LED/LCD, misurare, combinazioni di colori
• Communication interface selection – RS485, RS232, Ethernet, wireless options
• Power supply voltage customization for regional requirements
• Additional I/O expansion for special control requirements

Personalizzazione del software

• Custom communication protocols beyond standard Modbus-RTU
• Specialized control algorithms for unique cooling systems
• Multi-language user interface support
• Custom data logging and reporting functions
• Integration with proprietary monitoring platforms

Branding Services

• Custom silk screening with client logo and branding
• Private labeling on products and packaging
• Customized user manuals and documentation
• Branded packaging design and production

8.3 Manufacturing Advantages

Our manufacturing facility maintains ISO9001 quality management certification with rigorous process controls throughout production. Ogni regolatore di temperatura undergoes 100% functional testing including temperature accuracy verification, relay contact testing, validazione del protocollo di comunicazione, e prove di stress ambientale. Manteniamo un ampio inventario di componenti che consente una risposta rapida agli ordini dei clienti con tempi di consegna tipici di 2-3 settimane per i modelli standard e 4-6 settimane per configurazioni personalizzate.

8.4 Quantità minime di ordine e prezzi

Accogliamo diverse scale di ordini, da piccoli progetti pilota a implementazioni su larga scala. I modelli standard del catalogo hanno quantità di ordine minime basse a partire da 10 unità. Per progetti OEM/ODM con requisiti personalizzati, il MOQ tipico varia da 50-100 unità a seconda della complessità della personalizzazione. Sono disponibili sconti sui prezzi per quantità per ordini di grandi dimensioni, e forniamo preventivi dettagliati basati su requisiti specifici e impegni di volume annuali.

8.5 Supporto tecnico e documentazione

Viene fornita la documentazione tecnica completa, comprese le schede tecniche dettagliate, schemi elettrici, specifiche del protocollo di comunicazione, e guide all'integrazione. Il nostro team di ingegneri fornisce consulenza tecnica pre-vendita, supporto tecnico applicativo, e assistenza post-vendita per la risoluzione dei problemi. Possiamo condurre test congiunti sui prodotti presso le strutture dei clienti o nel nostro laboratorio per garantire la compatibilità e le prestazioni del sistema prima della produzione in serie.



9. Quali certificazioni internazionali soddisfano i sistemi di monitoraggio della temperatura?

9.1 Conformità agli standard internazionali IEC

Nostro sistemi di monitoraggio della temperatura dei trasformatori sono progettati e realizzati in conformità alla norma IEC61010 (Requisiti di sicurezza per le apparecchiature elettriche di misura, controllare, e uso in laboratorio) e IEC60068 (Test ambientali). I sensori PT100 sono conformi alle specifiche standard IEC60751 per le termoresistenze al platino, garantendo precisione e intercambiabilità. La progettazione del prodotto segue gli standard di compatibilità elettromagnetica IEC61000 sia per i requisiti di emissione che di immunità.

9.2 Marcatura CE per i mercati europei

I prodotti recano il marchio CE che indica la conformità alle direttive dell'Unione Europea, inclusa la Direttiva sulla bassa tensione (LVD) 2014/35/Direttiva UE e compatibilità elettromagnetica (EMC) 2014/30/Unione Europea. La certificazione CE consente la libera circolazione nei mercati dello Spazio economico europeo e dimostra la conformità ai requisiti sanitari essenziali dell’UE, sicurezza, e requisiti di protezione ambientale. I fascicoli tecnici completi e le dichiarazioni di conformità vengono conservati per la conformità normativa.

9.3 Certificazioni nordamericane

Per il mercato nordamericano, su richiesta i nostri prodotti possono essere certificati secondo gli standard UL e CSA. La certificazione UL61010 copre i requisiti di sicurezza per le apparecchiature elettriche, mentre la certificazione CSA C22.2 soddisfa i requisiti del mercato canadese. La conformità agli standard NEMA garantisce la compatibilità con i sistemi elettrici e le pratiche industriali del Nord America. Queste certificazioni sono essenziali per i progetti che richiedono la conformità al Codice Elettrico Nazionale (NEC) e il Codice Elettrico Canadese (CEC).

9.4 Certificazioni del Sistema di Gestione della Qualità

Fuzhou Innovazione Elettronica Scie&Tech Co., Ltd. mantiene ISO9001:2015 certificazione del sistema di gestione della qualità riguardante la progettazione, produzione, e processi di servizio. Il nostro sistema di qualità comprende la qualificazione dei fornitori, ispezione del materiale in entrata, controllo di qualità durante il processo, test del prodotto finale, e processi di miglioramento continuo. Regolari audit interni ed esterni garantiscono la conformità continua e l’efficacia del sistema.

9.5 Approvazioni regionali e specifiche del settore

Possiamo ottenere ulteriori certificazioni in base alle esigenze dei clienti e ai mercati target, inclusi:

• Certificazione CCC per i requisiti obbligatori del mercato cinese
• Certificazione EAC per i paesi dell’Unione doganale eurasiatica
• SASO/SABRE per l’accesso al mercato dell’Arabia Saudita
• Certificazioni del settore ferroviario per applicazioni di trasporto ferroviario
• Approvazioni specifiche per le applicazioni della rete elettrica



10. Domande frequenti – Domande comuni sul monitoraggio della temperatura del trasformatore

10.1 Qual è la differenza tra i sistemi di monitoraggio della temperatura analogici e digitali?

Sistemi analogici (IB-S201E con uscita 4-20 mA) fornire segnali di corrente continui proporzionali alla temperatura, ideale per l'integrazione con sistemi di controllo tradizionali e che richiedono un cablaggio semplice. Sistemi digitali (IB-S201F con RS485/RS232) trasmettere i dati di temperatura tramite protocolli di comunicazione, abilitare più dispositivi su un singolo bus, configurazione remota, e diagnostica avanzata. I sistemi digitali offrono maggiore flessibilità e densità di informazioni, mentre i sistemi analogici offrono semplicità e compatibilità universale.

10.2 Come devono essere installati i sensori PT100 negli avvolgimenti del trasformatore?

I sensori PT100 dovrebbero essere incorporati nel punto più caldo di ciascun avvolgimento durante la produzione del trasformatore, tipicamente al centro dell'avvolgimento dove l'accumulo di calore è maggiore. I sensori vengono solitamente inseriti in tasche o canali preformati all'interno della struttura di avvolgimento, fissato con materiali isolanti per alte temperature. I cavi devono essere instradati e fissati correttamente per evitare danni durante il funzionamento del trasformatore. Per applicazioni di retrofit, i sensori montati su superficie possono essere fissati su superfici di avvolgimento accessibili, anche se potrebbero non catturare le temperature reali degli hotspot.

10.3 Quali protocolli di comunicazione sono supportati?

I modelli IB-S201F standard supportano il protocollo Modbus-RTU su interfacce RS485 o RS232, lo standard di comunicazione industriale più utilizzato. Le implementazioni del protocollo personalizzato sono disponibili tramite i servizi OEM/ODM incluso Modbus-TCP, Profibus, DNP3, IEC61850, e protocolli proprietari. Parametri di comunicazione (velocità di trasmissione, bit di dati, parità, indirizzo del dispositivo) sono configurabili dall'utente per soddisfare i requisiti di sistema esistenti.

10.4 Il sistema può integrarsi con i sistemi di gestione dell'edificio (BMS)?

SÌ, sistemi di monitoraggio della temperatura dei trasformatori integrarsi facilmente con BMS attraverso molteplici metodi. L'uscita analogica 4-20 mA (IB-S201E) si collega direttamente ai moduli di ingresso analogici BMS. Comunicazione RS485/Modbus (IB-S201F) consente l'integrazione di rete con le più moderne piattaforme BMS. Le uscite dei contatti relè forniscono segnali di allarme cablati agli ingressi digitali del BMS. Per sistemi BMS basati su IP, possiamo fornire gateway Modbus-TCP o sviluppare versioni personalizzate abilitate per Ethernet.

10.5 Qual è la durata tipica dei sensori PT100?

I sensori PT100 sono estremamente durevoli con una durata operativa superiore 100,000 orario (Sopra 11 anni di funzionamento continuo) in condizioni normali. La stabilità dell'elemento in platino garantisce precisione a lungo termine senza derive significative. I fattori limitanti sono tipicamente le connessioni meccaniche, materiali isolanti, e l'integrità del cavo piuttosto che l'elemento sensibile in platino stesso. Nelle applicazioni di trasformatori in cui i sensori sono incorporati in modo permanente, la durata del sensore in genere corrisponde o supera la durata di servizio del trasformatore 20-30 anni.

10.6 Con quale frequenza è necessario eseguire la calibrazione?

I sensori PT100 e il controller IB-S201 hanno un'eccellente stabilità a lungo termine e in genere non richiedono una calibrazione regolare durante la normale durata di servizio. La calibrazione iniziale di fabbrica è riconducibile agli standard nazionali. Per applicazioni critiche che richiedono precisione documentata, si consiglia una verifica periodica ogni 2-3 anni utilizzando termometri di riferimento certificati. La funzione di correzione della temperatura del controller consente la regolazione sul campo senza rimuovere i sensori o restituire l'apparecchiatura alla fabbrica.

10.7 Cosa succede se un sensore si guasta?

Il controller IB-S201 monitora continuamente l'integrità del circuito del sensore, rilevamento di circuiti aperti (disconnessione del sensore), cortocircuiti, o valori di resistenza fuori range che indicano un danno al sensore. Al rilevamento del guasto, il controller visualizza un codice di errore, attiva l'uscita relè di allarme guasto, e può essere configurato per ignorare il canale difettoso o eseguire un arresto protettivo a seconda dei requisiti di sicurezza dell'applicazione. I restanti sensori operativi continuano a monitorare i rispettivi avvolgimenti.

10.8 È possibile dotare i trasformatori esistenti di sistemi di monitoraggio della temperatura?

SÌ, l'installazione retrofit è possibile anche se presenta sfide maggiori rispetto all'installazione in fabbrica. I sensori PT100 montati su superficie possono essere fissati a superfici di avvolgimento accessibili o collegamenti terminali utilizzando adesivo termoconduttivo o clip di montaggio. Sebbene meno accurato dei sensori integrati per misurare la temperatura effettiva dell'hotspot, i sensori di superficie forniscono un'indicazione significativa della temperatura e protezione. Kit di retrofit completi comprensivi di sensori, hardware di montaggio, cavi, e controllori sono disponibili per i modelli di trasformatori più comuni.

10.9 Qual è la copertura della garanzia?

La copertura della garanzia standard è 24 mesi dalla data di consegna, copertura dei difetti di fabbricazione nei materiali e nella lavorazione. La garanzia comprende la riparazione o la sostituzione delle unità difettose, supporto tecnico, e assistenza per la risoluzione dei problemi. Sono disponibili programmi di garanzia estesa e contratti di assistenza completi per progetti di grandi dimensioni o applicazioni critiche. La garanzia non copre i danni derivanti da un'installazione errata, transitori elettrici, abuso meccanico, o funzionamento al di fuori delle condizioni ambientali specificate.

10.10 I pezzi di ricambio sono facilmente disponibili?

SÌ, manteniamo un inventario completo dei pezzi di ricambio, compresi i sensori di ricambio, moduli di controllo, assemblaggi espositivi, uscite relè, e schede di comunicazione. Gli articoli di comune usura e i componenti frequentemente sostituiti sono immagazzinati per la spedizione immediata. Per i prodotti a fine vita, manteniamo la disponibilità dei pezzi di ricambio minima 10 anni dopo la sospensione del prodotto. L'ordinazione dei pezzi di ricambio può essere elaborata tramite il nostro team di vendita diretta o distributori autorizzati.
