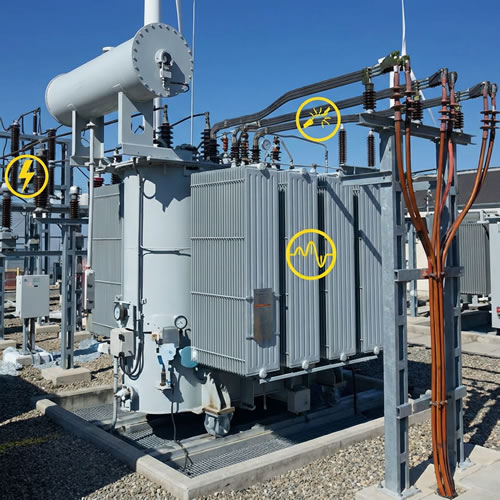

ट्रांसफार्मर आंशिक निर्वहन

• आंशिक निर्वहन (पी.डी.) यह एक स्थानीय इन्सुलेशन टूटना है, पता नहीं चला, ट्रांसफार्मर के इन्सुलेशन को उत्तरोत्तर क्षीण करता है और अंततः भयावह विफलता का कारण बन सकता है. ऑनलाइन पीडी निगरानी इन दोषों को शुरुआती चरण में ही पकड़ लेता है.
• पाँच पूरक पहचान तकनीकें - विद्युत, ध्वनिक, यूएचएफ, टीईवी, और रसायन (डीजीए) - प्रत्येक आंशिक निर्वहन की एक अलग शारीरिक अभिव्यक्ति को दर्शाता है, और कोई भी एक विधि अकेले संपूर्ण निदान कवरेज प्रदान नहीं करती है.
• ए बहु-सेंसर संलयन वास्तुकला संयोजन अल्ट्रासोनिक सेंसर (20 kHz-200 kHz), उच्च आवृत्ति वर्तमान सेंसर (100 kHz-50 मेगाहर्ट्ज), और यूएचएफ सेंसर (300 मेगाहर्ट्ज-3 गीगाहर्ट्ज) झूठी सकारात्मकताओं को दूर करता है, स्रोत स्थानीयकरण को सक्षम बनाता है, और उच्चतम पहचान विश्वसनीयता प्रदान करता है.
• विकसित पीआरपीडी (चरण-समाधान आंशिक निर्वहन) त्रि-आयामी पैटर्न विश्लेषण और पीआरपीएस (चरण-समाधान नाड़ी अनुक्रम) विज़ुअलाइज़ेशन इंजीनियरों को विशिष्ट डिस्चार्ज प्रकार - कोरोना - की पहचान करने की अनुमति देता है, सतही निर्वहन, आंतरिक शून्यता, या फ़्लोटिंग क्षमता - और तदनुसार रखरखाव को प्राथमिकता दें.
• आधुनिक पीडी निगरानी प्रणाली एकीकृत के साथ स्काडा और मॉडबस के माध्यम से उद्यम परिसंपत्ति प्रबंधन प्लेटफॉर्म, आईईसी 61850, और DNP3, उपयोगिता के व्यापक स्थिति-आधारित रखरखाव वर्कफ़्लो में इन्सुलेशन स्वास्थ्य डेटा एम्बेड करना.

विषयसूची

1. ट्रांसफार्मर में आंशिक डिस्चार्ज क्या है और इसकी निगरानी क्यों की जानी चाहिए?
2. पावर ट्रांसफार्मर के अंदर आंशिक डिस्चार्ज के चार सामान्य प्रकार
3. पांच आंशिक निर्वहन जांच तकनीकों की तुलना - विद्युत, ध्वनिक, यूएचएफ, टीईवी, और रासायनिक तरीके
4. क्यों मल्टी-सेंसर फ़्यूज़न सिंगल-मेथड डिटेक्शन से बेहतर प्रदर्शन करता है
5. ऑनलाइन आंशिक निर्वहन निगरानी प्रणाली के घटक क्या हैं??
6. सेंसर स्थापना, बैंडविड्थ, और कार्य - अल्ट्रासोनिक, एचएफसीटी, और यूएचएफ समझाया
7. पीडी मॉनिटरिंग होस्ट यूनिट की मुख्य तकनीकी विशिष्टताएँ
8. पीआरपीडी 3डी पैटर्न और पीआरपीएस पल्स अनुक्रम डिस्चार्ज प्रकार की पहचान कैसे करते हैं?
9. बैकएंड मॉनिटरिंग सॉफ्टवेयर - सुविधाएँ और नैदानिक ​​क्षमताएँ
10. पीडी मॉनिटरिंग सिस्टम एससीएडीए और एसेट मैनेजमेंट प्लेटफॉर्म के साथ कैसे एकीकृत होता है?
11. ऑनलाइन आंशिक डिस्चार्ज मॉनिटरिंग से कौन से ट्रांसफार्मर को सबसे अधिक लाभ होता है?
12. सही आंशिक निर्वहन निगरानी उपकरण का चयन कैसे करें - एक क्रेता गाइड
13. आंशिक निर्वहन परीक्षण और निगरानी के लिए लागू अंतर्राष्ट्रीय मानक
14. अक्सर पूछे जाने वाले प्रश्नों (अक्सर पूछे जाने वाले प्रश्न)

1. ट्रांसफार्मर में आंशिक डिस्चार्ज क्या है और इसकी निगरानी क्यों की जानी चाहिए?

आंशिक निर्वहन एक स्थानीयकृत विद्युत विखंडन है जो ट्रांसफार्मर के अंदर कंडक्टरों के बीच इन्सुलेशन को केवल आंशिक रूप से पाटता है. पूर्ण फ्लैशओवर के विपरीत, आंशिक निर्वहन घटना पूर्ण प्रवाहकीय पथ नहीं बनाती है, लेकिन यह ऊर्जा जारी करता है - विद्युत चुम्बकीय विकिरण के रूप में, ध्वनिक तरंगें, गर्मी, और रासायनिक उप-उत्पाद - जो धीरे-धीरे आसपास की इन्सुलेशन सामग्री को नष्ट कर देते हैं. अधिक समय तक, बार-बार आंशिक निर्वहन गतिविधि मूल दोष को बढ़ा देती है, इन्सुलेशन उम्र बढ़ने में तेजी लाता है, और अंततः पूर्ण इन्सुलेशन विफलता को ट्रिगर कर सकता है, जिससे भयावह ट्रांसफार्मर क्षति हुई, अनियोजित कटौती, और महत्वपूर्ण वित्तीय हानि.

चुनौती यह है कि सामान्य ऑपरेशन के दौरान आंशिक निर्वहन गतिविधि अदृश्य है. बाहरी लक्षण जैसे कि तेल में घुली हुई गैस का जमा होना या वाइंडिंग का बढ़ा हुआ तापमान अक्सर तभी दिखाई देते हैं जब दोष पहले से ही एक उन्नत चरण में पहुंच चुका हो।. इसलिए ऑनलाइन आंशिक निर्वहन निगरानी आधुनिकता का एक अनिवार्य घटक बन गया है ट्रांसफार्मर की स्थिति की निगरानी PROGRAM'S. विद्युत का पता लगाकर, ध्वनिक, और वास्तविक समय में पीडी घटनाओं के विद्युत चुम्बकीय हस्ताक्षर, एक ऑनलाइन प्रणाली इन्सुलेशन गिरावट की जल्द से जल्द संभावित चेतावनी प्रदान करती है - सप्ताह, महीने, या वर्षों पहले भी पारंपरिक आवधिक परीक्षण द्वारा गलती का पता लगाया जाएगा.

2. पावर ट्रांसफार्मर के अंदर आंशिक डिस्चार्ज के चार सामान्य प्रकार

सभी आंशिक निर्वहन एक जैसे नहीं होते. The physical mechanism, जगह, and severity of the discharge depend on the nature of the insulation defect. Understanding the four most common PD types helps engineers interpret monitoring data and plan appropriate maintenance responses.

कोरोना डिस्चार्ज

Corona discharge occurs at sharp metallic protrusions or poorly shaped electrodes where the localised electric field intensity exceeds the breakdown strength of the surrounding medium — typically transformer oil or gas. The discharge appears as a faint glow and produces predominantly hydrogen gas. While corona is often considered the least severe form of PD, persistent corona activity degrades oil quality over time and can initiate more damaging discharge types.

सतही निर्वहन

Surface discharge develops along the interface between solid insulation (प्रेसबोर्ड या क्रेप पेपर) और आसपास का तेल या गैस. यह अक्सर संदूषण के कारण होता है, नमी का प्रवेश, या इन्सुलेशन सतह पर अत्यधिक स्पर्शरेखीय विद्युत क्षेत्र तनाव. सतही डिस्चार्ज की गंभीरता तेजी से बढ़ सकती है क्योंकि यह इन्सुलेशन सतह के साथ जो कार्बोनाइज्ड ट्रैकिंग पथ बनाता है वह प्रभावी इन्सुलेशन दूरी को उत्तरोत्तर कम कर देता है.

आंतरिक शून्य निर्वहन

ठोस इन्सुलेशन के भीतर फंसी गैस से भरी रिक्तियां या गुहाएं - आमतौर पर विनिर्माण दोषों के कारण होती हैं, यांत्रिक तनाव, या थर्मल एजिंग - ऐसे क्षेत्र बनाएं जहां ढांकता हुआ ताकत आसपास की सामग्री की तुलना में काफी कम हो. जब लागू वोल्टेज शून्य की ब्रेकडाउन सीमा से अधिक हो जाता है, गुहा के अंदर एक आंशिक निर्वहन प्रज्वलित होता है. आंतरिक शून्य निर्वहन विशेष रूप से घातक है क्योंकि यह पूरी तरह से इन्सुलेशन के भीतर घिरा हुआ है और दृश्य निरीक्षण द्वारा इसका पता नहीं लगाया जा सकता है.

फ्लोटिंग-संभावित निर्वहन

जब ट्रांसफार्मर के अंदर एक धातु घटक - जैसे कि एक ढाल, एक संरचनात्मक ब्रैकेट, या एक ढीला कनेक्शन - एक परिभाषित विद्युत क्षमता से ठीक से जुड़ा नहीं है, यह कैपेसिटिव कपलिंग के माध्यम से एक फ्लोटिंग वोल्टेज प्राप्त करता है. यह तैरती हुई क्षमता घटक और आसन्न भूगर्भित या ऊर्जावान संरचनाओं के बीच बार-बार निर्वहन को प्रेरित कर सकती है. फ्लोटिंग-पोटेंशियल डिस्चार्ज में आमतौर पर ऊर्जा अधिक होती है और यह मजबूत यूएचएफ और ध्वनिक हस्ताक्षर पैदा करता है, इससे इसका पता लगाना अपेक्षाकृत आसान हो जाता है, लेकिन यह आस-पास के इन्सुलेशन के लिए भी अधिक हानिकारक हो जाता है.

3. पांच आंशिक निर्वहन जांच तकनीकों की तुलना - विद्युत, ध्वनिक, यूएचएफ, टीईवी, और रासायनिक तरीके

प्रत्येक पहचान तकनीक आंशिक निर्वहन घटनाओं द्वारा उत्पन्न एक अलग भौतिक घटना को पकड़ती है. नीचे दी गई तालिका पांच सबसे व्यापक रूप से उपयोग की जाने वाली विधियों की एक साथ-साथ तुलना प्रदान करती है, उनके माप सिद्धांतों का सारांश, विशिष्ट संवेदनशीलता, मुख्य लाभ, और प्राथमिक सीमाएँ.

पता लगाने की विधि	भौतिक मात्रा मापी गई	विशिष्ट सेंसर	संवेदनशीलता मीट्रिक	प्रमुख लाभ	मुख्य सीमाएँ
विद्युतीय (आईईसी 60270)	स्पष्ट आरोप (पीसी / एनसी)	युग्मन संधारित्र, झाड़ीदार नल	~1 पीसी तक नीचे	मानकीकृत, मात्रात्मक, फ़ैक्टरी परीक्षण के लिए उत्कृष्ट	क्षेत्र में ईएमआई के प्रति संवेदनशील; मुख्य रूप से ऑफ़लाइन
ध्वनिक / अल्ट्रासोनिक	ध्वनिक उत्सर्जन (डीबी / एमवी)	पीजोइलेक्ट्रिक सेंसर (20-200 किलोहर्ट्ज़)	मध्यम	ईएमआई के प्रति प्रतिरक्षित; त्रिकोणासन के माध्यम से पीडी स्रोत स्थानीयकरण को सक्षम बनाता है	टैंक संरचना और तेल पथ द्वारा सिग्नल क्षीण हो गया
यूएचएफ (अति-उच्च आवृत्ति)	विद्युत चुम्बकीय संकेत (300 मेगाहर्ट्ज-3 गीगाहर्ट्ज)	यूएचएफ एंटीना (चोटीदार, कुंडली, विवाल्डी)	कुछ पीसी के बराबर तक	उत्कृष्ट शोर अस्वीकृति; रियल टाइम; ऑनलाइन उपयोग के लिए उपयुक्त	संवेदनशीलता सेंसर की स्थिति पर निर्भर करती है; इंस्टालेशन पोर्ट की आवश्यकता है
टीईवी (क्षणिक पृथ्वी वोल्टेज)	सतही वोल्टेज पल्स (एमवी)	कैपेसिटिव प्लेट सेंसर	मध्यम से उच्च	गैर दखल; किसी आउटेज की आवश्यकता नहीं है; सरल स्थापना	धातु-आवरण उपकरण तक सीमित; केवल बाहरी पीडी
रासायनिक (डीजीए)	घुली हुई गैस सांद्रता (पीपीएम)	ऑनलाइन डीजीए मॉनिटर / प्रयोगशाला क्रोमैटोग्राफी	अप्रत्यक्ष सूचक	संचयी इन्सुलेशन गिरावट का पता लगाता है; स्थापित मानक	धीमी प्रतिक्रिया; पीडी स्थान या प्रकार को इंगित नहीं कर सकता

जैसा कि तालिका दर्शाती है, कोई भी एक तकनीक आंशिक डिस्चार्ज का पता लगाने के सभी पहलुओं को कवर नहीं करती है. विद्युत विधियाँ सबसे सटीक चार्ज मात्रा निर्धारण प्रदान करती हैं लेकिन साइट पर शोर के साथ संघर्ष करती हैं. ध्वनिक और यूएचएफ विधियां ऑनलाइन निगरानी और स्रोत स्थानीयकरण में उत्कृष्ट हैं. टीईवी त्वरित गैर-दखल देने वाली स्क्रीनिंग के लिए आदर्श है. डीजीए संचयी इन्सुलेशन क्षति का खुलासा करता है लेकिन कोई वास्तविक समय पल्स-स्तर की जानकारी प्रदान नहीं करता है. यह संपूरकता ही उद्योग को मल्टी-सेंसर फ़्यूज़न आर्किटेक्चर की ओर ले जाती है.

4. क्यों मल्टी-सेंसर फ़्यूज़न सिंगल-मेथड डिटेक्शन से बेहतर प्रदर्शन करता है

A single-sensor PD monitor — regardless of how sensitive it is — faces two fundamental challenges: false positives caused by external noise sources and diagnostic ambiguity when only one type of signal is available. मल्टी-सेंसर फ़्यूज़न तकनीक addresses both problems by cross-correlating data from sensors operating in entirely different frequency domains and physical measurement principles.

Consider a practical example. An ultrasonic sensor mounted on the transformer tank detects an acoustic emission event. In isolation, the operator cannot be certain whether the signal is genuine PD or a mechanical vibration from a nearby cooling fan. फिर भी, if a UHF sensor simultaneously detects a corresponding electromagnetic pulse, and a high-frequency current sensor at the grounding cable records a coincident current spike, संभावना यह है कि घटना एक वास्तविक आंशिक निर्वहन है जो लगभग निश्चितता तक बढ़ जाती है. ध्वनिक और विद्युत चुम्बकीय संकेतों के बीच आगमन के समय के अंतर का उपयोग ट्रांसफार्मर के अंदर डिस्चार्ज स्रोत के स्थानिक स्थान का अनुमान लगाने के लिए किया जा सकता है।.

यह संलयन दृष्टिकोण झूठी अलार्म दरों को नाटकीय रूप से कम कर देता है, नैदानिक ​​आत्मविश्वास में सुधार करता है, और ऑपरेटर को न केवल यह पुष्टि करने में सक्षम बनाता है कि पीडी हो रहा है, बल्कि यह भी निर्धारित करता है कि यह कहां हो रहा है और यह कितना गंभीर है - यह सब एक ही एकीकृत निगरानी मंच से. यही कारण है कि नेतृत्व कर रहे हैं ट्रांसफार्मर आंशिक निर्वहन निगरानी प्रणाली अब मानक के रूप में तीन सेंसर प्रकार शामिल करें, अकेले किसी एक विधि पर निर्भर रहने के बजाय.

5. एक के घटक क्या हैं? ऑनलाइन आंशिक निर्वहन निगरानी प्रणाली?

एक पूर्ण ऑनलाइन पीडी निगरानी प्रणाली इसमें तीन कार्यात्मक परतें होती हैं जो कच्चे डिस्चार्ज सिग्नल को कार्रवाई योग्य डायग्नोस्टिक इंटेलिजेंस में परिवर्तित करने के लिए मिलकर काम करती हैं.

फ़ील्ड सेंसर

आंशिक डिस्चार्ज की विभिन्न भौतिक अभिव्यक्तियों को पकड़ने के लिए ट्रांसफार्मर पर तीन प्रकार के सेंसर तैनात किए जाते हैं. अल्ट्रासोनिक सेंसर वाइंडिंग्स और तेल के भीतर पीडी गतिविधि से ध्वनिक उत्सर्जन का पता लगाते हैं. उच्च आवृत्ति धारा (एचएफसीटी) डिस्चार्ज घटनाओं से उत्पन्न पल्स धाराओं को मापने के लिए सेंसर कोर ग्राउंडिंग केबल पर चिपक जाते हैं. ट्रांसफार्मर तेल के माध्यम से फैलने वाले अल्ट्रा-उच्च-आवृत्ति विद्युत चुम्बकीय विकिरण को पकड़ने के लिए तेल वाल्व बंदरगाहों पर यूएचएफ सेंसर स्थापित किए जाते हैं।. प्रत्येक सेंसर को IP68 सुरक्षा रेटिंग के साथ कठोर बाहरी वातावरण के लिए डिज़ाइन किया गया है.

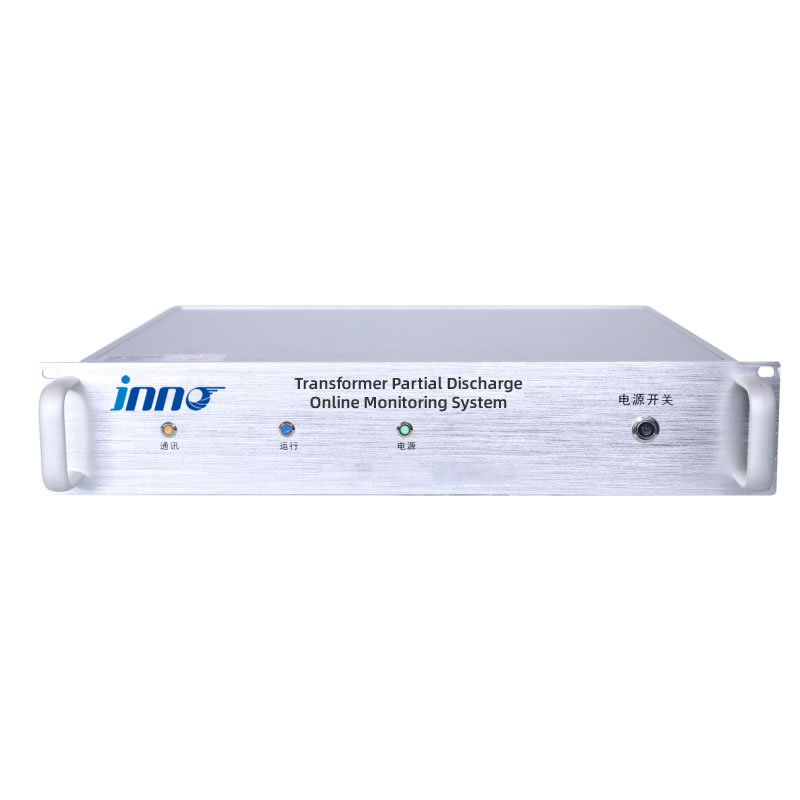

पीडी मॉनिटरिंग होस्ट यूनिट

मॉनिटरिंग होस्ट सिस्टम का सेंट्रल प्रोसेसिंग हब है. यह सभी कनेक्टेड सेंसर से एनालॉग सिग्नल प्राप्त करता है, सिग्नल कंडीशनिंग करता है (विस्तारण, छनन, और प्रतिबाधा मिलान), और मल्टी-चैनल अधिग्रहण आर्किटेक्चर का उपयोग करके तरंगों को उच्च गति से डिजिटलीकृत करता है. होस्ट प्रमुख पीडी मापदंडों की गणना करता है - जिसमें अधिकतम डिस्चार्ज आयाम भी शामिल है, औसत निर्वहन मात्रा, और डिस्चार्ज फ़्रीक्वेंसी - और पैटर्न पहचान और दोष वर्गीकरण के लिए बुद्धिमान एल्गोरिदम लागू करता है. यह आम तौर पर ट्रांसफार्मर के पास एक अभिसरण कैबिनेट या नियंत्रण कक्ष के अंदर 2यू बाड़े में रैक-माउंटेड होता है.

बैकएंड मॉनिटरिंग सॉफ्टवेयर

नियंत्रण कक्ष के कंप्यूटर या सर्वर पर स्थापित, सॉफ़्टवेयर प्लेटफ़ॉर्म वास्तविक समय विज़ुअलाइज़ेशन प्रदान करता है, ऐतिहासिक रुझान, अलार्म प्रबंधन, और नैदानिक ​​विश्लेषण. इसकी मुख्य विश्लेषणात्मक क्षमताओं में 3डी पीआरपीडी पैटर्न डिस्प्ले शामिल है, पीआरपीएस पल्स अनुक्रम मानचित्रण, निर्वहन आयाम आँकड़े, और स्वचालित पीडी प्रकार की पहचान के लिए एक विशेषज्ञ पैटर्न डेटाबेस के विरुद्ध तुलना. सॉफ्टवेयर ईथरनेट या आरएस-485 के माध्यम से मॉनिटरिंग होस्ट के साथ संचार करता है.

6. सेंसर स्थापना, बैंडविड्थ, और कार्य - अल्ट्रासोनिक, एचएफसीटी, और यूएचएफ समझाया

ए की प्रभावशीलता आंशिक निर्वहन निगरानी प्रणाली सही सेंसर चयन और प्लेसमेंट पर बहुत अधिक निर्भर करता है. नीचे दी गई तालिका पूर्ण-स्पेक्ट्रम मल्टी-सेंसर आर्किटेक्चर में उपयोग किए जाने वाले तीन सेंसर प्रकारों का विवरण देती है, जिसमें उनकी निगरानी बैंडविड्थ भी शामिल है, इंस्टॉलेशन तरीका, बढ़ते स्थान, और प्राथमिक निदान कार्य.

सेंसर प्रकार	मॉनिटरिंग बैंडविड्थ	इंस्टॉलेशन तरीका	स्थापना स्थान	बेसिक कार्यक्रम
अल्ट्रासोनिक सेंसर	20 किलोहर्ट्ज़ - 200 kHz	चुंबकीय माउंट	ट्रांसफार्मर टैंक की सतह	वाइंडिंग्स और इन्सुलेशन संरचनाओं में आंतरिक पीडी गतिविधि द्वारा उत्पन्न ध्वनिक उत्सर्जन संकेतों का पता लगाता है
उच्च आवृत्ति धारा (एचएफसीटी) सेंसर	100 किलोहर्ट्ज़ - 50 मेगाहर्टज	दबाना	कोर ग्राउंडिंग पॉइंट	डिस्चार्ज घटनाओं के परिणामस्वरूप ग्राउंडिंग केबल के माध्यम से बहने वाली उच्च-आवृत्ति पल्स धाराओं को कैप्चर करता है
यूएचएफ सेंसर	300 मेगाहर्ट्ज - 3 000 मेगाहर्टज	प्लग-इन प्रकार	तेल निकास वाल्व पोर्ट	ट्रांसफार्मर तेल के माध्यम से प्रसारित होने वाले अति-उच्च-आवृत्ति विद्युत चुम्बकीय संकेतों की निगरानी करता है, आंतरिक इन्सुलेशन डिस्चार्ज का संकेत

स्थापना नोट्स

Ultrasonic sensors attach to the tank wall using a magnetic holder, which allows flexible repositioning without drilling or welding. For optimal acoustic coupling, a thin layer of couplant gel is applied between the sensor face and the tank surface. The HFCT sensor is a split-core clamp that can be installed around the grounding cable without disconnecting it — meaning no transformer outage is required. The UHF sensor inserts into an existing oil drain valve or dedicated dielectric window port, placing the antenna element inside the oil space for maximum sensitivity to internal electromagnetic signals. All three sensor types are rated IP68, ensuring reliable operation in rain, धूल, नमी, and temperature extremes from -20 डिग्री सेल्सियस से +125 डिग्री सेल्सियस.

7. पीडी मॉनिटरिंग होस्ट यूनिट की मुख्य तकनीकी विशिष्टताएँ

The monitoring host is the heart of the system, responsible for high-speed signal acquisition, real-time processing, and data communication. The table below presents the core technical parameters of a representative industrial-grade PD monitoring host designed for substation deployment.

पैरामीटर	विनिर्देश
Signal Reception	अल्ट्रासोनिक, उच्च आवृत्ति धारा (एचएफसीटी), and UHF sensor inputs
डानामिक रेंज	-80 तक -20 dBm
नमूना दर	200 MS/s (200 million samples per second)
चैनल कॉन्फ़िगरेशन	4 नहीं तो 6 चैनल (user-configurable)
Channel Consistency	≤ 0.5 dBm
मॉनिटरिंग रेंज	≤ 20 000 पीसी
Transmission Impedance	≥ 12 mV/mA
संचार इंटरफ़ेस	RJ45 Ethernet, आरएस-485
Supported Protocols	मोडबस आरटीयू/टीसीपी, आईईसी 61850, डीएनपी3
बिजली की आपूर्ति	AC 90–240 V, 50/60 हर्ट्ज
दीवार	2U rack-mount (483 मिमी × 89 मिमी × 300 मिलिमीटर)
इंस्टॉलेशन तरीका	Convergence cabinet or control panel mount
Sensor Protection Rating	आईपी68
परिचालन तापमान	-20 डिग्री सेल्सियस से +125 डिग्री सेल्सियस (सेंसर); host per cabinet environment
Diagnostic Outputs	निर्वहन परिमाण (क्यू), discharge phase (Ø), 3D PRPD patterns, PRPS pulse sequences, maximum amplitude, average quantity, निर्वहन आवृत्ति

क्यों 200 MS/s Sampling Rate Matters

Partial discharge pulses are extremely fast transient events, often lasting only nanoseconds. A sampling rate of 200 एमएस/एस - 5-नैनोसेकंड सैंपलिंग अंतराल के बराबर - यह सुनिश्चित करता है कि होस्ट प्रत्येक डिस्चार्ज पल्स के पूर्ण तरंग को बिना अलियासिंग या विरूपण के कैप्चर करता है. यह तरंगरूप निष्ठा सटीक पीआरपीडी पैटर्न निर्माण और शोर कलाकृतियों से वास्तविक पीडी दालों को अलग करने के लिए आवश्यक है. कम नमूना दर से महत्वपूर्ण तरंगरूप विशेषताएं छूट सकती हैं, जिससे गलत वर्गीकरण हो गया या पता नहीं चल सका.

8. पीआरपीडी 3डी पैटर्न और पीआरपीएस पल्स अनुक्रम डिस्चार्ज प्रकार की पहचान कैसे करते हैं?

कच्चा पीडी डेटा - पल्स गिनती, आयाम, और टाइमस्टैम्प - जब इसकी कल्पना की जाती है तो यह वास्तव में निदानात्मक हो जाता है चरण-समाधान आंशिक निर्वहन (पीआरपीडी) पैटर्न और चरण-समाधान नाड़ी अनुक्रम (पीआरपीएस) प्रदर्शित करता है.

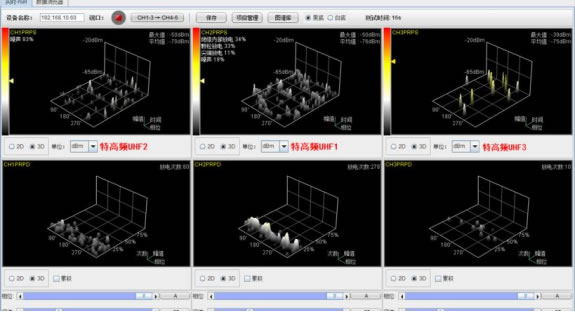

पीआरपीडी - डिस्चार्ज का फ़िंगरप्रिंट

एक पीआरपीडी पैटर्न डिस्चार्ज परिमाण को प्लॉट करता है (ऊर्ध्वाधर अक्ष) विद्युत-आवृत्ति चक्र के चरण कोण के विरुद्ध (क्षैतिज अक्ष), त्रि-आयामी घनत्व मानचित्र बनाने के लिए इसे कई चक्रों में एकत्रित किया गया. Different PD types produce distinctly different PRPD shapes. Corona discharge typically appears as clusters concentrated near the voltage peaks on one polarity. Internal void discharge produces symmetrical patterns on both positive and negative half-cycles, with the discharge magnitude remaining relatively constant. Surface discharge shows asymmetric, spreading patterns that increase in magnitude with applied voltage. Floating-potential discharge creates dense, high-amplitude clusters that shift in phase as the floating voltage changes.

By comparing a measured PRPD pattern against an expert database of known discharge signatures, the monitoring software can automatically classify the PD type and assess its severity — transforming a complex electromagnetic phenomenon into an actionable maintenance recommendation.

PRPS — Tracking Discharge Evolution Over Time

जबकि पीआरपीडी एक संचयी स्नैपशॉट प्रदान करता है, पीआरपीएस क्रम में अलग-अलग दालों को प्रदर्शित करता है, लगातार डिस्चार्ज घटनाओं के बीच समय संबंध को संरक्षित करना. यह आंतरायिक पीडी गतिविधि का पता लगाने के लिए विशेष रूप से मूल्यवान है, यह देखना कि बदलते भार या तापमान की स्थिति में डिस्चार्ज पैटर्न कैसे विकसित होते हैं, और एक साथ अनेक पीडी स्रोतों के बीच अंतर करना. पीआरपीएस डेटा उन्नत सांख्यिकीय विश्लेषण का भी समर्थन करता है - जैसे कि पल्स अंतराल वितरण और क्लस्टरिंग एल्गोरिदम - जो अकेले पीआरपीडी पैटर्न में दिखाई देने से पहले गिरावट के रुझान को प्रकट कर सकता है।.

9. बैकएंड मॉनिटरिंग सॉफ्टवेयर - सुविधाएँ और नैदानिक ​​क्षमताएँ

बैकएंड सॉफ़्टवेयर प्लेटफ़ॉर्म मॉनिटरिंग होस्ट के कच्चे आउटपुट को ऑपरेटरों और परिसंपत्ति प्रबंधकों के लिए निर्णय-समर्थन उपकरण में बदल देता है. नियंत्रण कक्ष वर्कस्टेशन पर स्थापित या वेब इंटरफ़ेस के माध्यम से पहुंच योग्य, यह चार मुख्य कार्यात्मक मॉड्यूल प्रदान करता है.

वास्तविक समय की निगरानी और विज़ुअलाइज़ेशन

सिस्टम लगातार लाइव पीडी डेटा प्राप्त करता है और प्रदर्शित करता है, 3डी पीआरपीडी स्पेक्ट्रम मानचित्रों सहित, PRPS pulse sequences, डिस्चार्ज आयाम बार चार्ट, और अधिकतम डिस्चार्ज परिमाण जैसे प्रमुख मापदंडों के लिए प्रवृत्ति रेखाएं, औसत निर्वहन मात्रा, और निर्वहन पुनरावृत्ति दर. ऑपरेटर व्यक्तिगत चैनल डेटा या समग्र सिस्टम-स्तरीय सारांश देख सकते हैं.

ऐतिहासिक प्रश्न और रुझान

सभी माप डेटा टाइमस्टैम्प के साथ संग्रहीत किया जाता है, इंजीनियरों को तिथि सीमा के अनुसार ऐतिहासिक अभिलेखों की क्वेरी करने में सक्षम बनाना, चैनल, या अलार्म घटना. सांख्यिकीय ट्रेंडिंग उपकरण दीर्घकालिक इन्सुलेशन क्षरण प्रक्षेपवक्र को प्रकट करते हैं, मौसमी बदलाव, और लोड-सहसंबद्ध पीडी व्यवहार. रुझान पूर्वानुमान एल्गोरिदम पूर्वानुमानित रखरखाव शेड्यूलिंग का समर्थन करते हैं.

अलार्म प्रबंधन

बहु-स्तरीय अलार्म थ्रेसहोल्ड - आम तौर पर सूचनात्मक, चेतावनी, and critical — can be configured for each monitored parameter. When a threshold is exceeded, the system generates visual alerts on the dashboard and transmits notifications via email, एसएमएस, or relay output. Alarm events are logged with full context (timestamp, चैनल, parameter value, PRPD snapshot) for post-event analysis.

इंटेलिजेंट डायग्नोस्टिक्स

The software includes a built-in expert pattern database that maps PRPD and PRPS signatures to known discharge types. When new data matches a stored pattern, the system suggests the most probable PD type and recommended action. This reduces dependence on manual expert interpretation and accelerates the decision-making process, particularly for utilities managing large transformer fleets.

10. पीडी मॉनिटरिंग सिस्टम एससीएडीए और एसेट मैनेजमेंट प्लेटफॉर्म के साथ कैसे एकीकृत होता है?

Partial discharge data delivers maximum value when it is embedded in the utility’s wider operational data ecosystem rather than confined to a standalone display. एक अच्छी तरह से डिज़ाइन किया गया पीडी निगरानी प्रणाली supports this integration through standard industrial communication interfaces and protocols.

सबस्टेशन स्तर पर, the PD monitoring host connects to the station RTU (सुदूर टर्मिनल इकाई) या बे नियंत्रक के माध्यम से RJ45 Ethernet नहीं तो आरएस-485. Standard protocols — including मोडबस आरटीयू/टीसीपी, आईईसी 61850, और डीएनपी3 — ensure compatibility with virtually any substation automation architecture. Key data points transmitted to स्काडा include real-time PD amplitude values, alarm status flags, and diagnostic summary codes. डिस्पैचर महत्वपूर्ण पीडी घटनाओं के लिए उच्च-प्राथमिकता वाले अलार्म कॉन्फ़िगर कर सकते हैं - जैसे अचानक एसिटिलीन-प्रकार यूएचएफ हस्ताक्षर या तेजी से बढ़ती डिस्चार्ज दरें - एससीएडीए अवलोकन स्क्रीन पर तत्काल दृश्यता सुनिश्चित करना.

अन्य निगरानी मापदंडों के साथ सहसंबंध

सबसे बड़ी नैदानिक ​​अंतर्दृष्टि पूरक ट्रांसफार्मर स्वास्थ्य मापदंडों के साथ पीडी डेटा को सहसंबंधित करने से आती है. जब पीडी मॉनिटरिंग सिस्टम डेटा को एक एकीकृत में फीड करता है ट्रांसफार्मर निगरानी मंच विघटित गैस विश्लेषण के साथ-साथ (डीजीए), फाइबर ऑप्टिक वाइंडिंग तापमान, बुशिंग कैपेसिटेंस और टैन-डेल्टा, और ऑन-लोड टैप चेंजर स्थिति डेटा, प्लेटफ़ॉर्म स्वचालित क्रॉस-पैरामीटर विश्लेषण कर सकता है. उदाहरण के लिए, a simultaneous increase in UHF PD activity and a rise in hydrogen concentration in the oil provides much stronger confirmation of an active internal insulation fault than either indicator alone. यह बहु-पैरामीटर सहसंबंध दृष्टिकोण नैदानिक ​​​​अनिश्चितता को काफी कम करता है और अधिक आत्मविश्वासपूर्ण रखरखाव निर्णय लेने का समर्थन करता है.

11. ऑनलाइन आंशिक डिस्चार्ज मॉनिटरिंग से कौन से ट्रांसफार्मर को सबसे अधिक लाभ होता है?

जबकि किसी भी तेल से भरे या सूखे प्रकार के ट्रांसफार्मर में आंशिक डिस्चार्ज का अनुभव हो सकता है, निरंतर ऑनलाइन निगरानी में निवेश उन परिसंपत्तियों पर सबसे अच्छा निर्देशित होता है जहां अज्ञात इन्सुलेशन दोष के परिणाम सबसे गंभीर होते हैं.

सर्वोच्च प्राथमिकता वाले अनुप्रयोग

ट्रांसमिशन-वोल्टेज पावर ट्रांसफार्मर (≥110 के.वी) उपयोगिता सबस्टेशनों पर प्राथमिक उम्मीदवार हैं, क्योंकि उनकी विफलता के कारण बड़े पैमाने पर बिजली कटौती होती है और प्रतिस्थापन का समय बारह महीने से अधिक हो सकता है. जेनरेटर स्टेप-अप (जीएसयू) थर्मल में ट्रांसफार्मर, हाइड्रो, और परमाणु ऊर्जा संयंत्र समान रूप से महत्वपूर्ण हैं क्योंकि एक अनियोजित यात्रा सीधे ग्रिड से उत्पादन क्षमता को हटा देती है. पेट्रोकेमिकल परिसरों की सेवा देने वाले बड़े औद्योगिक ट्रांसफार्मर, अर्धचालक निर्माण संयंत्र, डेटा केंद्र, और स्टील मिलें भी उत्पादन डाउनटाइम की भारी लागत के कारण ऑनलाइन पीडी निगरानी को उचित ठहराती हैं.

बढ़ते दत्तक ग्रहण परिदृश्य

नवीकरणीय ऊर्जा के विस्तार ने नई मांग पैदा की है. कलेक्टर और इंटरकनेक्शन ट्रांसफार्मर हवा के खेत और सौर फार्म अत्यधिक परिवर्तनीय लोडिंग प्रोफाइल का अनुभव करें और अक्सर दूरस्थ स्थानों पर होते हैं जहां आवधिक मैन्युअल परीक्षण महंगा और दुर्लभ होता है. ट्रैक्शन पावर ट्रांसफार्मर के लिए रेलवे विद्युतीकरण सिस्टम सुरक्षा-महत्वपूर्ण भार वहन करते हैं. अपने मूल डिज़ाइन जीवन से परे काम करने वाले पुराने ट्रांसफार्मर एक और मजबूत उम्मीदवार हैं - निरंतर पीडी ट्रेंडिंग साक्ष्य-आधारित आजीवन विस्तार निर्णयों का समर्थन करता है. उच्च वोल्टेज स्विचगियर, गिस (गैस रोकने वाला बटनयंत्र), और पावर केबल सिस्टम वे तेजी से ऑनलाइन पीडी निगरानी से भी सुसज्जित हो रहे हैं, उनके विशिष्ट परिक्षेत्र ज्यामिति के लिए अनुकूलित समान सेंसर प्रौद्योगिकियों का उपयोग करना.

12. सही आंशिक निर्वहन निगरानी उपकरण का चयन कैसे करें - एक क्रेता गाइड

बाज़ार पीडी निगरानी उत्पादों की एक श्रृंखला पेश करता है, सिंगल-सेंसर स्क्रीनिंग डिवाइस से लेकर पूर्ण मल्टी-सेंसर डायग्नोस्टिक प्लेटफॉर्म तक. निम्नलिखित मानदंड खरीदारों को उनकी विशिष्ट एप्लिकेशन आवश्यकताओं के लिए सही उपकरण से मिलान करने में मदद करेंगे.

सेंसर कवरेज और फ्यूजन क्षमता

महत्वपूर्ण ट्रांसफार्मरों पर व्यापक निदान के लिए, एक ऐसी प्रणाली निर्दिष्ट करें जो सभी तीन सेंसर प्रकारों - अल्ट्रासोनिक - का समर्थन करती हो, एचएफसीटी, और यूएचएफ - सच्चे मल्टी-चैनल डेटा फ़्यूज़न के साथ. सिंगल-सेंसर सिस्टम (जैसे, यूएचएफ-केवल या ध्वनिक-केवल) बुनियादी स्क्रीनिंग के लिए उपयुक्त हैं, लेकिन क्रॉस-सत्यापन और स्रोत स्थानीयकरण क्षमताएं प्रदान नहीं कर सकते हैं जो मल्टी-सेंसर फ़्यूज़न प्रदान करता है.

नमूनाकरण दर और गतिशील रेंज

कम से कम एक नमूना दर 200 एमएस/एस यह सुनिश्चित करता है कि तेज़ पीडी क्षणिक तरंगरूप विवरण के नुकसान के बिना कैप्चर किए जाते हैं. गतिशील सीमा पर्याप्त विस्तृत होनी चाहिए - कम से कम -80 तक -20 डीबीएम - संतृप्ति या सिग्नल क्लिपिंग के बिना बहुत छोटे प्रारंभिक निर्वहन और बड़े निर्वहन घटनाओं दोनों को संभालने के लिए.

चैनल गणना और मापनीयता

मूल्यांकन करें कि क्या इच्छित ट्रांसफार्मर के लिए चार चैनल पर्याप्त हैं या अतिरिक्त सेंसर स्थितियों को समायोजित करने के लिए छह चैनलों की आवश्यकता है. कॉन्फ़िगर करने योग्य चैनल विकल्पों वाले सिस्टम प्रारंभिक तैनाती और भविष्य के विस्तार दोनों के लिए लचीलापन प्रदान करते हैं.

डायग्नोस्टिक सॉफ्टवेयर गुणवत्ता

सॉफ्टवेयर में 3डी पीआरपीडी पैटर्न डिस्प्ले शामिल होना चाहिए, पीआरपीएस विज़ुअलाइज़ेशन, स्वचालित पीडी प्रकार वर्गीकरण के लिए एक विशेषज्ञ पैटर्न डेटाबेस, बहु-स्तरीय अलार्म प्रबंधन, और पूर्वानुमान के साथ ऐतिहासिक प्रवृत्ति विश्लेषण. बेड़े-व्यापी प्रबंधन के लिए वेब-आधारित या रिमोट-एक्सेस क्षमता की अपेक्षा बढ़ रही है.

संचार प्रोटोकॉल संगतता

सुनिश्चित करें कि मॉनिटरिंग होस्ट आपके सबस्टेशन पर पहले से उपयोग में आने वाले संचार प्रोटोकॉल का समर्थन करता है - मोडबस आरटीयू, मोडबस टीसीपी, आईईसी 61850, नहीं तो डीएनपी3. नेटिव प्रोटोकॉल समर्थन बाहरी प्रोटोकॉल कन्वर्टर्स को जोड़ने की लागत और जटिलता से बचाता है.

पर्यावरण रेटिंग और सेंसर स्थायित्व

बाहरी स्थापना के लिए सेंसर को IP68 रेटिंग दी जानी चाहिए और साइट के पूर्ण ऑपरेटिंग तापमान रेंज के लिए निर्दिष्ट किया जाना चाहिए. सेंसर लगाने के तरीके - चुंबकीय, दबाना, और प्लग-इन - को ट्रांसफार्मर संरचना में कोई संशोधन की आवश्यकता नहीं होनी चाहिए और स्थापना के लिए कोई रुकावट नहीं होनी चाहिए.

विक्रेता सहायता और विशेषज्ञ डेटाबेस अद्यतन

पीडी पैटर्न पहचान सटीकता विशेषज्ञ डेटाबेस की गुणवत्ता और चौड़ाई पर निर्भर करती है. ऐसा विक्रेता चुनें जो नियमित डेटाबेस अपडेट प्रदान करता है जिसमें नए डिस्चार्ज पैटर्न और डायग्नोस्टिक परिशोधन शामिल होते हैं क्योंकि फ़ील्ड अनुभव उनके स्थापित आधार पर जमा होता है.

13. आंशिक निर्वहन परीक्षण और निगरानी के लिए लागू अंतर्राष्ट्रीय मानक

कई अंतरराष्ट्रीय मानक आंशिक निर्वहन माप को नियंत्रित करते हैं, व्याख्या, और उपकरण प्रदर्शन. इन संदर्भों को समझने से खरीदारों को बेहतर खरीद विनिर्देश लिखने में मदद मिलती है और यह सुनिश्चित होता है कि चयनित निगरानी प्रणाली विश्व स्तर पर स्वीकृत बेंचमार्क को पूरा करती है.

आईईसी 60270 (उच्च-वोल्टेज परीक्षण तकनीकें - आंशिक निर्वहन माप) विद्युत पीडी माप के लिए मूलभूत मानक है. यह स्पष्ट आवेश विधि को परिभाषित करता है, अंशांकन प्रक्रियाएं, और सर्किट कॉन्फ़िगरेशन का परीक्षण करें. जबकि मुख्य रूप से ऑफ़लाइन फ़ैक्टरी परीक्षण के लिए अभिप्रेत है, इसके माप सिद्धांत कई ऑनलाइन सिस्टम डिज़ाइनों को रेखांकित करते हैं.

आईईसी 62478 (उच्च-वोल्टेज परीक्षण तकनीकें - विद्युत चुम्बकीय और ध्वनिक विधियों द्वारा आंशिक निर्वहन का मापन) यूएचएफ और ध्वनिक पहचान तकनीकों को कवर करने के लिए मानक ढांचे का विस्तार करता है, सेंसर विशिष्टताओं पर मार्गदर्शन प्रदान करना, संकेत आगे बढ़ाना, और ऑनलाइन निगरानी में उपयोग की जाने वाली गैर-पारंपरिक पीडी माप विधियों के लिए डेटा प्रस्तुति.

आईईईई सी57.127 (जांच के लिए गाइड, जगह, और पावर ट्रांसफार्मर और रिएक्टरों में विद्युत निर्वहन से ध्वनिक उत्सर्जन के स्रोतों की व्याख्या) ट्रांसफार्मर में ध्वनिक पीडी का पता लगाने पर विशेष रूप से ध्यान केंद्रित किया गया है, सेंसर प्लेसमेंट को कवर करना, संकेत व्याख्या, और स्रोत स्थानीयकरण तकनीकें.

अतिरिक्त संदर्भों में शामिल हैं सीआईजीआरई तकनीकी विवरणिका 676 (ट्रांसफार्मर में आंशिक निर्वहन) जो पीडी घटना पर व्यापक मार्गदर्शन प्रदान करता है, माप तकनीक, और व्याख्या रणनीतियाँ, और आईईसी 61850 जो सबस्टेशन स्वचालन के लिए संचार मानक को परिभाषित करता है और नियंत्रित करता है कि एससीएडीए और परिसंपत्ति प्रबंधन प्रणालियों के साथ पीडी निगरानी डेटा का आदान-प्रदान कैसे किया जाता है.

14. अक्सर पूछे जाने वाले प्रश्नों (अक्सर पूछे जाने वाले प्रश्न)

---

अस्वीकरण: इस लेख में दी गई जानकारी केवल सामान्य शैक्षिक और संदर्भ उद्देश्यों के लिए है. Fjinno (www.fjinno.net) कोई वारंटी नहीं देता, एक्सप्रेस या निहित, सम्पूर्णता के संबंध में, यथार्थता, या किसी विशिष्ट परियोजना या स्थापना के लिए सामग्री की प्रयोज्यता. यहां संदर्भित तकनीकी विशिष्टताएं विशिष्ट मूल्यों का प्रतिनिधित्व करती हैं और ट्रांसफार्मर के प्रकार के आधार पर भिन्न हो सकती हैं, सेंसर प्लेसमेंट, और साइट का वातावरण. इंजीनियरिंग निर्णय हमेशा आईईसी सहित लागू मानकों के अनुसार योग्य पेशेवरों द्वारा किए गए साइट-विशिष्ट मूल्यांकन पर आधारित होने चाहिए 60270, आईईसी 62478, आईईईई सी57.127, और स्थानीय ग्रिड कोड. तृतीय-पक्ष निर्माताओं के उत्पाद नाम उनके संबंधित स्वामियों के ट्रेडमार्क हैं और केवल सूचनात्मक संदर्भ के लिए उल्लिखित हैं. FJINNO इस जानकारी के उपयोग या उस पर निर्भरता से होने वाले किसी भी नुकसान या क्षति के लिए उत्तरदायी नहीं होगा.
