هگزا فلوراید گوگرد چیست؟ (SF6) گاز? تشخیص کامل نشت گاز SF6 & راهنمای سیستم مانیتورینگ 2026

• هگزا فلوراید گوگرد (SF6) یک گاز بی اثر با فرمول شیمیایی SF6 است, به طور گسترده در تجهیزات الکتریکی ولتاژ بالا به عنوان یک رسانه عایق و خاموش کننده قوس استفاده می شود
• گاز SF6 است 5 بار سنگین تر از هوا است و می تواند اکسیژن را در فضاهای محدود جابجا کند, ایجاد خطرات خفگی زمانی که غلظت از حد ایمنی فراتر رود
• مدرن سیستم های تشخیص نشت گاز SF6 نظارت بر چهار پارامتر به طور همزمان: غلظت SF6 (0-3000ppm), سطوح اکسیژن (0-25%), درجه حرارت, و رطوبت
• کامل سیستم مانیتورینگ SF6 از سنسورهای چهار در یک تشکیل شده است, میزبان کنترل هوشمند, کنترل تهویه اتوماتیک, و دستگاه های هشدار صوتی و تصویری
• دقت تشخیص ± 2% FS برای SF6 و ± 1% FS برای اکسیژن، حفاظت از ایمنی کارگران را در پست ها و اتاق های تابلو تضمین می کند.
• شبکه چند نقطه ای تا 8 مناطق تشخیص با ارتباطات RS485/Ethernet برای یکپارچه سازی SCADA و قابلیت های نظارت از راه دور

فهرست مطالب

1. هگزا فلوراید گوگرد چیست؟ (SF6) گاز?

هگزا فلوراید گوگرد, commonly known as گاز SF6, is an inorganic compound with the chemical formula SF6. این molecular formula نشان دهنده یک اتم گوگرد است که به شش اتم فلوئور در یک هشت وجهی پیوند دارد هندسه مولکولی.

خواص شیمیایی و فیزیکی

این جرم مولی هگزا فلوراید گوگرد است 146.06 g/mol, از جرم اتمی گوگرد محاسبه می شود (32.06) و فلوئور (6 × 18.998). ویژگی های فیزیکی کلیدی عبارتند از:

• تراکم: 6.17 kg/m³ در شرایط استاندارد (تقریبا 5 بار سنگین تر از هوا)
• ظاهر: بی رنگ, گاز بی بو
• نقطه جوش: -63.8درجه سانتیگراد (-82.8درجه فارنهایت)
• پایداری شیمیایی: فوق العاده پایدار, در شرایط عادی غیر واکنشی است
• سمیت: غیر سمی است اما می تواند با جابجایی اکسیژن باعث خفگی شود

ساختار لوئیس و هندسه مولکولی

این ساختار لوئیس هگزا فلوراید گوگرد گوگرد را به عنوان اتم مرکزی با شش اتم فلوئور که به طور متقارن در اطراف آن قرار گرفته اند نشان می دهد. این یک هشت وجهی ایجاد می کند شکل هگزا فلوراید گوگرد با زوایای پیوند از 90 درجه. مولکول است غیر قطبی به دلیل ساختار متقارن آن, با وجود پیوندهای S-F قطبی, SF6 را به یک گاز عایق عالی تبدیل می کند.

Is Sulfur Hexafluoride Ionic or Covalent?

هگزا فلوراید گوگرد یک است covalent compound. The sulfur and fluorine atoms share electrons through covalent bonding rather than transferring electrons as in ionic compounds. این Lewis dot structure illustrates these shared electron pairs between the central sulfur atom and surrounding fluorine atoms.

2. کاربردهای گاز SF6 در تجهیزات الکتریکی

Why is SF6 the Ideal Electrical Insulation Medium?

Sulfur hexafluoride gas possesses exceptional dielectric strength, تقریبا 2.5 times greater than air at atmospheric pressure. This superior insulating capability allows electrical equipment to be significantly more compact while maintaining the same voltage rating. The gas also exhibits excellent arc-quenching properties, rapidly extinguishing electrical arcs by absorbing free electrons.

SF6 in GIS and Circuit Breakers

کلید عایق گاز (GIS) relies heavily on گاز SF6 as the primary insulation medium. In high-voltage substations ranging from 110kV to 500kV, کلیدهای مدار SF6 and switchgear provide reliable operation in compact installations. The gas circulates within sealed compartments, insulating live conductors and interrupting fault currents during switching operations.

Advantages Over Alternative Insulation Media

Compared to air-insulated or oil-insulated equipment, SF6-insulated systems offer reduced footprint (تا 90% صرفه جویی در فضا), lower maintenance requirements, enhanced safety through enclosed design, and immunity to environmental conditions like humidity, گرد و غبار, و آلودگی. These benefits make SF6 the preferred choice for urban substations where space is limited and reliability is critical.

3. SF6 Gas Safety Hazards and Risks

How SF6 Causes Oxygen Depletion

هر چند هگزا فلوراید گوگرد is non-toxic, its density creates a serious asphyxiation hazard. When SF6 leaks into confined spaces such as switchgear rooms or underground vaults, the heavy gas settles at floor level and displaces breathable air. Normal atmospheric oxygen concentration is approximately 20.9%, but when SF6 accumulates, oxygen levels can drop below the critical threshold of 19.5%, and potentially to dangerous levels below 18%.

Inhalation Risks and Asphyxiation

Breathing sulfur hexafluoride in oxygen-deficient environments can lead to symptoms including dizziness, تنفس سریع, impaired judgment, unconsciousness, and potentially death. Unlike toxic gases that provide warning through odor or irritation, SF6 is completely odorless, making detection impossible without instrumentation. Workers entering گاز SF6 environments must never rely on their senses for safety assessment.

Critical Scenarios in Substations

Common situations leading to hazardous نشت گاز SF6 include equipment maintenance, gasket failures, improper valve operation, and aging seals in circuit breakers. Switchrooms with inadequate ventilation present the highest risk, particularly in below-grade installations where natural air circulation cannot disperse accumulated gas. National electrical safety regulations mandate continuous نظارت بر گاز SF6 in all enclosed spaces containing SF6 equipment.

4. Environmental Impact of SF6

SF6 as a Greenhouse Gas

هگزا فلوراید گوگرد is classified as the most potent greenhouse gas regulated under the Kyoto Protocol, with a Global Warming Potential (GWP) از 23,500 times that of carbon dioxide over a 100-year period. A single kilogram of SF6 released into the atmosphere has the same warming effect as 23.5 metric tons of CO2. The gas also has an atmospheric lifetime of 3,200 سال, meaning emissions persist for millennia.

Environmental Regulations and Compliance

Governments worldwide have implemented strict controls on گاز SF6 usage and emissions:

• European Union F-Gas Regulation: Requires annual reporting of SF6 inventory, leak detection programs, and certified technician handling
• ایالات متحده. EPA SF6 Emission Reduction Partnership: Voluntary program encouraging utilities to minimize emissions through best practices
• China National Standards: GB/T standards mandate SF6 monitoring equipment in substations and leak rate limits
• کمیسیون بین المللی الکتروتکنیکی (IEC): Standards for SF6 handling, کیفیت, and equipment design to minimize leakage

SF6 Recovery and Recycling

Modern environmental stewardship requires SF6 gas recovery during equipment maintenance and decommissioning. Specialized vacuum pumps and purification systems capture used gas, remove contaminants through filtration and chemical processing, and restore purity to ≥99.8% for reuse. Gas recycling reduces both environmental impact and operating costs, as recovered SF6 typically costs 30-50% less than virgin gas.

5. How to Detect SF6 Gas Concentration

اصول فناوری تشخیص SF6

چندین فناوری امکان دقیق را فراهم می کند تشخیص گاز SF6, هر کدام با مزایای متمایز:

سنسورهای الکتروشیمیایی

سلول های الکتروشیمیایی جریان الکتریکی متناسب با غلظت SF6 از طریق واکنش های اکسیداسیون - کاهش. این سنسورها حساسیت بسیار خوبی را ارائه می دهند, زمان پاسخ سریع (T90 <30 ثانیه), و مصرف برق کم. محدوده تشخیص معمولی بین 0-3000ppm با دقت 2±% مقیاس کامل است..

طیف سنجی مادون قرمز (NDIR)

حسگرهای مادون قرمز غیر پراکنده، SF6 را با تشخیص جذب طول موج های مادون قرمز خاص اندازه گیری می کنند.. فناوری NDIR دقت بالایی را ارائه می دهد, حداقل رانش, و مصونیت در برابر گازهای مزاحم, آن را برای کاربردهای تحلیلی دقیق و مراجع کالیبراسیون ایده آل می کند.

تشخیص نشت صوتی

سنسورهای اولتراسونیک صدای فرکانس بالا تولید شده توسط فشار را تشخیص می دهند گاز SF6 فرار از طریق نشت. This technology excels at pinpointing leak locations in large substations but requires supplementary concentration monitoring for safety assessment.

0-3000ppm Detection Range Implementation

The standard detection range for SF6 safety monitoring extends from 0 به 3000 قطعات در میلیون (ppm), equivalent to 0-0.3% volume concentration. This range covers normal background levels (0-50ppm), early warning thresholds (500ppm), and the national standard alarm point of 1000ppm, while providing headroom to measure severe leaks without sensor saturation.

1000ppm National Standard Alarm Threshold

The 1000ppm (0.1%) alarm setpoint represents a consensus between safety and operational practicality. At this concentration in a typical switchroom, oxygen displacement remains minimal (>19%), providing adequate warning time for evacuation and ventilation before hazardous conditions develop. The threshold balances sensitivity to detect significant leaks against nuisance alarms from minor transient releases during normal operations.

6. Why Oxygen Depletion Monitoring is Essential

Oxygen Concentration and Physiological Effects

Human physiology requires minimum oxygen levels for safe operation. نظارت بر کاهش اکسیژن provides the critical second layer of protection in SF6 environments:

• 20.9% O2 (عادی): Standard atmospheric concentration, optimal physiological function
• 19.5% O2 (OSHA minimum): Regulatory threshold for safe work without supplied air
• 18% O2 (Alarm point): Early warning of oxygen deficiency, impaired judgment begins
• 17% O2: Increased breathing rate, poor coordination, rapid fatigue
• 15-16% O2: Dizziness, rapid pulse, impaired thinking
• 12-14% O2: Very poor judgment, faulty coordination
• <10% O2: Loss of consciousness, death within minutes

0-25% Oxygen Detection Range Design

سنسورهای اکسیژن در سیستم های مانیتورینگ SF6 measure O2 concentration from 0% (complete depletion) به 25% (oxygen-enriched atmosphere). The lower range detects life-threatening asphyxiation hazards, while the upper range identifies oxygen enrichment from cylinder leaks or improper ventilation systems, which creates fire and explosion risks. Accuracy of ±1% full scale ensures reliable differentiation between safe and dangerous conditions.

Dual Gas Monitoring Safety Mechanism

همزمان SF6 and oxygen monitoring provides complementary protection. SF6 sensors detect the source of hazard (نشت گاز) at early stages, while oxygen sensors directly measure the consequence (breathable air displacement). This dual approach ensures worker safety even if one detection method fails, establishing defense-in-depth consistent with safety engineering principles. این 18% oxygen alarm threshold (قابل تنظیم) triggers automated ventilation and audible/visual warnings before conditions become immediately dangerous to life or health (IDLH).

7. Temperature and Humidity Monitoring Necessity

-30°C to +99°C Temperature Monitoring Applications

نظارت بر دما در SF6 switchgear environments serves multiple critical functions. SF6 gas density varies significantly with temperature, affecting both equipment performance and leak detection accuracy. The wide -30°C to +99°C (-22°F to +210°F) measurement range accommodates extreme climates from Arctic installations to tropical substations. Temperature compensation algorithms use real-time readings to normalize SF6 concentration measurements, maintaining ±0.5°C accuracy for precise density-corrected leak quantification.

10-99% RH Humidity Monitoring for Equipment Protection

Excessive humidity causes insulator flashovers, accelerates metal corrosion, promotes mold growth on equipment, and indicates potential water ingress into sealed SF6 compartments. این سنسور رطوبت range of 10-99% relative humidity with ±0.3% RH accuracy detects conditions that degrade electrical insulation, باعث ایجاد تراکم در سطوح سرد می شود, و قابلیت اطمینان طولانی مدت تجهیزات را به خطر می اندازد. خوانش رطوبت بالا بررسی سریع عملکرد سیستم تهویه را انجام می دهد, یکپارچگی پاکت ساختمان, و نفوذ بالقوه آب های زیرزمینی.

پارامترهای محیطی مؤثر بر رفتار SF6

دما و رطوبت عمیقاً تأثیر می گذارد گاز SF6 رفتار در پست ها. دماهای گرمتر چگالی SF6 را کاهش می دهد, باعث می شود گاز با سهولت بیشتری پخش شود و خطر تجمع در سطح کف را کاهش دهد. دمای سرد باعث افزایش چگالی می شود, بدتر شدن لایه بندی و پتانسیل جابجایی اکسیژن. رطوبت از طریق آلودگی رطوبتی منابع گاز بر SF6 تأثیر می گذارد, که قدرت دی الکتریک را کاهش می دهد و محصولات تجزیه خورنده را در طول رویدادهای قوس الکتریکی تولید می کند. نظارت جامع محیطی اپراتورها را قادر می سازد تا قرائت های SF6 را با شرایط جوی مرتبط کنند., distinguish actual leaks from temperature-induced density fluctuations, and optimize ventilation schedules based on real-time thermal profiles.

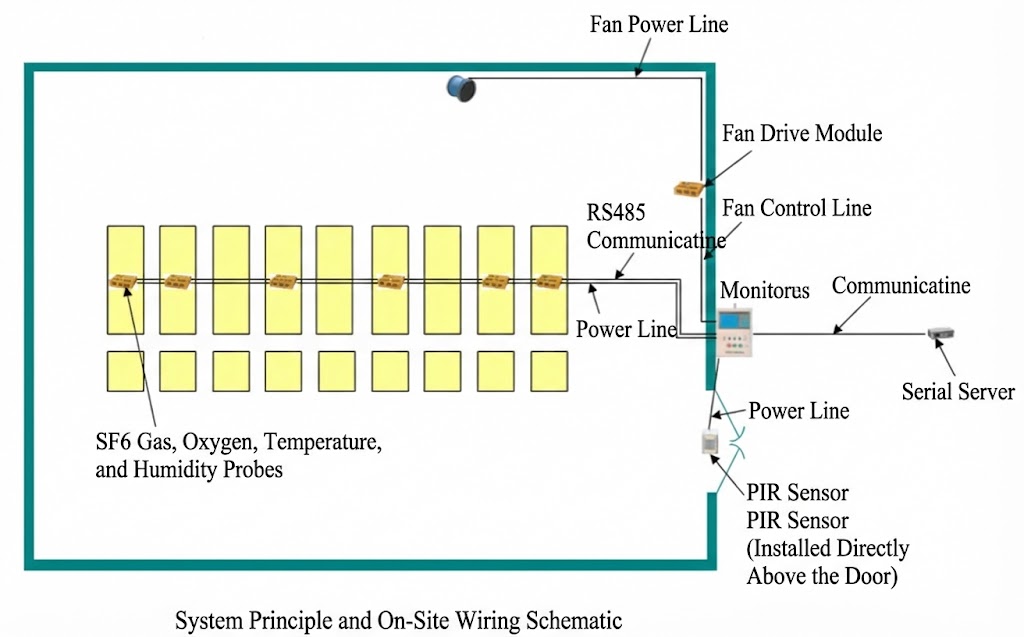

8. SF6 Monitoring System Core Architecture

Four-Component System Overview

کامل SF6 gas leak detection and monitoring alarm system integrates four functional subsystems into a unified platform:

1. Four-in-One Transmitter Unit: Field-mounted sensor combining SF6, O2, درجه حرارت, and humidity detection in a single compact enclosure
2. میزبان نظارت: Central controller with touchscreen interface, پردازش داده ها, ارتباط, و مدیریت زنگ هشدار
3. Audio-Visual Alarm Devices: صدا, صدا, and strobe light indicators for multi-sensory warnings
4. LED Large Display (اختیاری): Remote visualization screen for status monitoring from control rooms or building exteriors

Sensor-Host-Alarm Coordination Mechanism

این four-in-one transmitter continuously samples ambient conditions and converts analog sensor outputs to digital signals. These measurements transmit to the intelligent monitoring host via RS485 serial communication every 1-5 ثانیه (قابل تنظیم). The host compares readings against user-defined alarm thresholds, logs data to internal memory, and displays real-time values on the touchscreen. When SF6 exceeds 1000ppm or oxygen drops below 18%, the host immediately activates alarm outputs (مخاطبین رله, audible siren, voice announcement) and triggers automated ventilation fan startup. This closed-loop system provides detection-to-response times under 60 ثانیه.

Multi-Point Networking Topology

Scalable network architecture supports monitoring from single-room installations to facility-wide deployments. A single host controller manages up to 8 مستقل نقاط تشخیص, with each transmitter assigned a unique address on the RS485 bus. Twisted-pair cabling connects sensors in daisy-chain or star topology, extending up to 1200 متر (4000 feet) from the host. برای پست های بزرگتر, multiple hosts interconnect via Ethernet TCP/IP, creating hierarchical systems that aggregate data to centralized پلتفرم های اسکادا یا سیستم های مدیریت ساختمان. GIS mapping software visualizes all sensor locations, color-coding status (سبز = عادی, زرد = هشدار, قرمز = زنگ هشدار) for intuitive situational awareness.

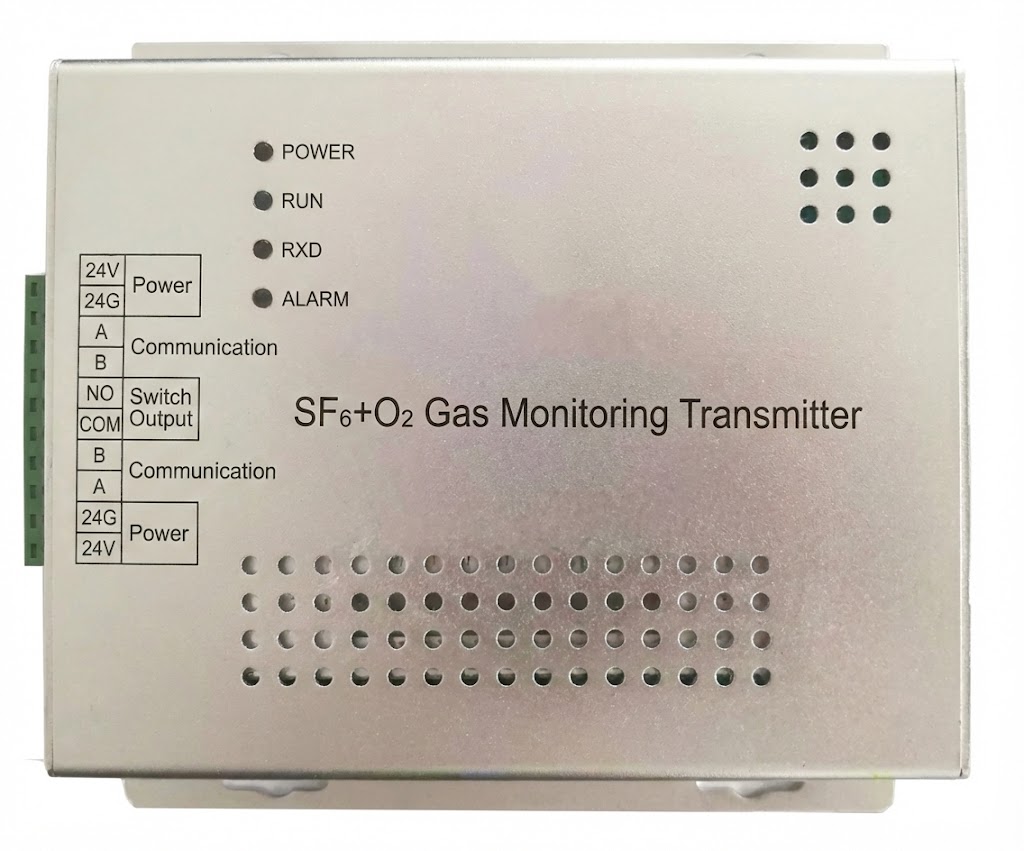

9. Four-in-One Gas Detection Sensor

Integrated SF6, O2, درجه حرارت, Humidity Design

این four-in-one transmitter consolidates multiple sensing technologies in a 153×150×52mm (6.0×5.9×2.0 inch) aluminum die-cast housing. This integration eliminates the need for separate instruments, reducing installation labor, cabling complexity, and potential failure points. Internal signal conditioning electronics amplify, linearize, and digitize raw sensor outputs, transmitting calibrated engineering units (ppm, %, درجه سانتیگراد, %rh) to the host controller.

Installation Positioning: Why Low Mounting?

Optimal sensor placement leverages گاز SF6 density characteristics. For 110kV and higher voltage GIS rooms, guidelines specify installation 10cm (4 inches) below finished floor level or within raised floor plenums. The 5× air density causes leaked SF6 to sink and accumulate at the lowest point, where sensor placement ensures earliest possible detection. For 35kV switchgear with wall-mounted circuit breakers, sensors mount 10-15cm above the equipment base, capturing gas before significant room dispersion. Avoid placement near forced air vents, HVAC returns, or doorways where air currents could dilute readings and delay alarm activation.

IP54 Protection and Industrial Environment Adaptation

این IP54 rating (dust protected, splash water resistant) suits harsh substation environments. The enclosure seals against dust ingress that could contaminate sensors or electronics, while gasket seals resist water spray from cleaning or accidental leaks. Operating temperature range of -25°C to +70°C (-13درجه فارنهایت تا +158 درجه فارنهایت) accommodates unheated equipment rooms in cold climates and tropical installations without air conditioning. For particularly severe environments (coastal salt air, قرار گرفتن در معرض شیمیایی, extreme cold below -25°C), optional heated enclosures maintain sensors at optimal operating temperature.

SF6 Sensor >5 سال عمر خدمات

Advanced electrochemical SF6 sensors provide exceptional longevity exceeding 5 سالها فعالیت مستمر. Stable electrolyte formulations and optimized electrode materials minimize drift, به طور معمول <±5% per year. This extended lifespan reduces maintenance costs and system downtime compared to earlier-generation sensors requiring annual replacement. سنسورهای اکسیژن, using consumable lead anodes, typically require replacement after 2-3 years depending on exposure to high oxygen concentrations and temperature cycling. سنسورهای دما و رطوبت, به ترتیب مبتنی بر فناوری‌های RTD حالت جامد و خازنی, اغلب طول عمر بیش از 10 سال با حداقل تغییر کالیبراسیون دارد.

10. Intelligent Monitoring Host Unit

7-رابط صفحه نمایش لمسی رنگی اینچ

این میزبان نظارت دارای صفحه نمایش لمسی 7 اینچی TFT LCD با وضوح 800×480 پیکسل و نور پس زمینه LED برای دید در نورهای مختلف محیطی است.. رابط کاربری گرافیکی بصری همه سنسورهای متصل را به طور همزمان نمایش می دهد, با بازخوانی های عددی بزرگ, نشانگرهای وضعیت رنگی, و نمودارهای روند. پیمایش منو از حرکات لمسی مانند گوشی هوشمند پیروی می کند, از بین بردن نیاز به دکمه های فیزیکی و فعال کردن عملکرد با دست های دستکش.

نمایش داده های چند نقطه ای در زمان واقعی

صفحه اصلی یک داشبورد زنده را نشان می دهد:

• شناسایی سنسور: نام های قابل تنظیم توسط کاربر (به عنوان مثال, “خلیج GIS 1،” “اتاق کنترل,” “خرک ترانسفورماتور”)
• قرائت های جاری: غلظت SF6 (ppm), درصد O2, درجه حرارت (درجه سانتیگراد / درجه فارنهایت), رطوبت (%rh)
• نمادهای وضعیت: تیک سبز رنگ (عادی), yellow triangle (pre-alarm), red exclamation (زنگ هشدار)
• System Status: Communication health, power supply voltage, fan relay status
• Time/Date: Synchronized clock for accurate event timestamping

100-Day Historical Data Storage and Query

Non-volatile flash memory stores up to 100 days of continuous measurements at 1-minute intervals (144,000 data points per sensor). Historical query functions allow operators to select date ranges, display trend graphs with zoom/pan, چندین پارامتر را برای تجزیه و تحلیل همبستگی پوشش دهید, and export datasets via USB port. This capability supports incident investigation, اسناد انطباق, and predictive maintenance by identifying gradual equipment degradation or recurring issues.

RS485/Ethernet Communication Interfaces

Dual communication ports enable flexible system integration:

RS485 Serial Port

پروتکل Modbus RTU (industry standard) connects to PLCs, RTU ها, and legacy control systems. Configurable baud rates (9600-115200 bps) and address settings accommodate diverse equipment. Maximum bus length reaches 1200m with proper termination and surge protection.

Ethernet TCP/IP Port

Modbus TCP protocol provides modern network connectivity for SCADA integration, web-based remote access, and building management system (BMS) interfacing. DHCP or static IP addressing, with HTTP server enabling web browser access to real-time data and configuration without proprietary software.

11. Audio-Visual Alarm and Automatic Ventilation System

صدا, Voice, and Strobe Light Triple Alarm

Multi-modal هشدار هشدار ensures awareness regardless of environmental conditions or human factors:

• Audible Siren: 85dB @ 1m pulsating tone penetrates background noise and hearing protection
• Voice Announcement: Recorded messages (به عنوان مثال, “SF6 Gas Alarm, Evacuate Area”) provide clear instruction in multiple languages
• Strobe Light: High-intensity LED beacon (visible 50m+ in daylight) alerts personnel with hearing impairment or wearing earplugs

Alarm escalation follows configurable logic: pre-alarm at 75% of threshold activates strobe only (silent warning), full alarm at 100% threshold activates all outputs, critical alarm at 150% threshold adds emergency contact notification.

6A Relay Automatic Fan Control

The host controller includes 6-amp relay outputs for direct ventilation fan motor control or contactor coil activation (for larger motors). Upon alarm, the relay energizes, starting exhaust fans that purge contaminated air and draw fresh makeup air. Typical switchrooms achieve 10-15 air changes per hour, reducing SF6 concentration below alarm threshold within 10-30 minutes depending on room volume and leak severity.

Manual/Automatic Fan Operation Modes

Operators select control modes via touchscreen:

حالت خودکار

System manages fans based on sensor readings and configured logic. Fans start when SF6 exceeds alarm point or O2 drops below threshold, running until concentrations return to safe levels plus a configurable hold time (به طور معمول 15-30 دقیقه). This mode ensures optimal air quality with minimal energy consumption.

حالت دستی

Direct on/off control for maintenance, تست کردن, or situations requiring continuous ventilation regardless of sensor readings. Manual operation overrides automatic logic but cannot disable alarms, preventing operators from silencing warnings without corrective action.

Infrared Presence Detection Smart Trigger

Passive infrared (PIR) حسگرها detect human body heat, automatically activating the display backlight and detailed data screens when personnel approach. This energy-saving feature extends LCD lifespan in unmanned facilities while ensuring immediate information availability when operators enter. PIR detection also logs access events, supporting security and maintenance tracking. Some advanced configurations use presence detection to initiate pre-emptive ventilation, ensuring rooms are purged before technicians enter for routine maintenance.

12. LED Large Display Screen (اختیاری)

Remote Visualization Monitoring Function

The optional LED display panel (68.2× 20.2×6.8 سانتی متر / 26.9×8.0×2.7 inches) mounts in control rooms, security stations, or building exteriors for at-a-glance monitoring without entering hazardous areas. High-brightness LEDs (>2000 nits) remain readable in direct sunlight, ideal for outdoor installations. The display cycles through all monitored locations, showing sensor names and current readings in large characters visible from 20+ متر.

Outdoor Installation Protection Design

Weatherproof construction includes IP65-rated aluminum enclosure, tempered glass front panel, gasket seals, and drainage channels to prevent water accumulation. Operating temperature range of -30°C to +60°C suits most climates, with optional heating elements for extreme cold. UV-resistant coatings prevent plastic degradation in high-sun locations. The display mounts via keyholes or VESA brackets, with conduit entries for protected wiring.

485 Bus Communication and Data Synchronization

این نمایشگر LED connects to the monitoring host via the same RS485 network as transmitters, daisy-chaining on the bus and drawing real-time data every 2-5 ثانیه. This architecture eliminates the need for separate PC software or network infrastructure, simplifying deployment. Display behavior (update rate, alarm indication, brightness levels) configures through the host touchscreen or Modbus commands.

13. Real-Time Monitoring and Data Visualization

Simultaneous Multi-Point Status Display

مدرن سیستم های مانیتورینگ SF6 present comprehensive facility status on a single screen. Tiled layouts show 4-8 sensor locations with independent readouts, eliminating the need to navigate between pages during critical events. Color-coded backgrounds (green/yellow/red) provide instant visual assessment of overall safety conditions. Alarm prioritization algorithms highlight the most severe conditions, automatically bringing critical alerts to the foreground.

GIS Map Integration and Visual Monitoring

Geographic Information System (GIS) mapping overlays sensor data onto substation floor plans or facility CAD drawings. Interactive maps display sensor icons at precise installation coordinates, color-coded by status. Clicking an icon reveals detailed readings, روندهای تاریخی, and sensor health indicators. This spatial visualization helps operators quickly locate problems in large facilities, understand which equipment areas are affected, and direct maintenance crews efficiently. Some systems integrate with building BIM (Building Information Modeling) پایگاه های داده, linking sensor alarms to equipment asset tags for streamlined work order generation.

Historical Trend Curve Analysis

Graphical trend displays plot parameters over time, revealing patterns invisible in numeric data. Operators can identify:

• Diurnal Cycles: Temperature/humidity variations correlating with day/night or HVAC schedules
• Gradual Leaks: Slowly rising SF6 baselines indicating chronic seal degradation
• Ventilation Effectiveness: Post-alarm recovery rates validating exhaust fan sizing
• Equipment Issues: Sudden changes coinciding with switching operations or maintenance activities

Zoom, pan, and cursor measurement tools enable detailed examination of specific time periods. Multi-parameter overlay (به عنوان مثال, SF6 vs. درجه حرارت) helps separate actual leaks from density fluctuations due to thermal effects.

14. Intelligent Alarm and Emergency Response

پیکربندی آستانه هشدار چند سطحی

پیچیده مدیریت زنگ سیستم هشدار سه لایه را اجرا می کند:

پیش زنگ هشدار (هشدار)

به طور معمول در تنظیم شده است 75% آستانه آلارم (750ppm SF6 یا 18.5% O2). فقط نشانگر بصری را فعال می کند (وضعیت زرد, بدون آژیر), هشدار دادن به اپراتورها برای بررسی بدون ایجاد وحشت یا تخلیه نادرست. برای گرایش به شرایط هشدار در هنگام پر کردن تجهیزات یا نگهداری مفید است.

زنگ هشدار (خطر)

نقطه تنظیم استاندارد (1000ppm SF6 یا 18% O2) آلارم صوتی و تصویری کامل را ایجاد می کند, اعلامیه های صوتی, و تهویه اتوماتیک. نیاز به پاسخ فوری دارد: پرسنل غیر ضروری را تخلیه کنید, فعال کردن روش های واکنش اضطراری, بررسی و منبع صحیح.

زنگ هشدار بالا (بحرانی)

هشدار پیشرفته در 150-200% آستانه آلارم (1500-2000ppm SF6 یا 16% O2) شرایط به سرعت رو به وخامت را نشان می دهد. اعلان های اضطراری را اضافه می کند (اس ام اس, ایمیل, تماس های تلفنی با مخاطبین تعیین شده), ممکن است باعث تخلیه کل ساختمان شود, و رویدادهای حیاتی را برای گزارش رویداد ثبت می کند. برخی از امکانات برای واکنش هماهنگ با سیستم های اعلام حریق ادغام می شوند.

Automated Ventilation Interlock Control

Intelligent ventilation control optimizes air quality while minimizing energy consumption. Control logic includes:

• Alarm-Triggered Start: Fans activate immediately when concentration exceeds threshold
• Conditional Run: Fans continue operation until readings drop below 50% of alarm point
• Hold Time: Fans run additional 15-30 minutes after levels normalize to ensure complete purge
• Fail-Safe Operation: System fault or communication loss defaults to continuous fan operation
• Scheduled Purge: Pre-emptive ventilation before entry for maintenance or during high-risk operations

Alarm Records and Event Traceability

Comprehensive event logging captures:

• Timestamp: Precise date/time of alarm activation and clearance (millisecond resolution)
• نوع زنگ هشدار: Pre/alarm/high, SF6/O2/temperature/humidity parameter
• Peak Values: Maximum concentration reached during event
• مدت زمان: Time from alarm to return-to-normal
• Operator Actions: Manual acknowledgments, fan starts, threshold adjustments
• System Responses: Automatic ventilation activation, communication attempts

This audit trail supports regulatory compliance (OSHA record-keeping), بررسی حادثه, trend analysis for predictive maintenance, and continuous improvement of safety procedures.

15. Remote Communication and System Integration

تا 8 Detection Points Networking Support

Scalable architecture accommodates facility growth from single-room monitoring to comprehensive site coverage. هر کدام four-in-one transmitter receives a unique Modbus address (1-247), with a single host managing up to 8 حسگرها (آدرس ها 1-8). RS485 multidrop topology allows sensors at dispersed locations to share a single twisted-pair cable run, dramatically reducing installation costs compared to point-to-point wiring. For facilities exceeding 8 zones, additional hosts deploy at different substations, each managing its own sensor network while interconnecting via Ethernet for centralized oversight.

Modbus RTU/TCP Standard Protocol

پروتکل Modbus universal adoption across industrial automation ensures compatibility with virtually all control systems, دیتالاگرها, و سیستم عامل های SCADA:

Modbus RTU (سریال)

Binary encoding maximizes efficiency on RS485 networks. پیکربندی معمولی: 9600 باود, 8 بیت های داده, 1 کمی توقف, بدون برابری (8N1). Supports broadcast commands for simultaneous updates to all devices. Deterministic timing enables reliable operation even with long cable runs or high electromagnetic interference common in substations.

Modbus TCP (اترنت)

Encapsulates Modbus commands in TCP/IP packets for network communication. Allows connection through standard IT infrastructure (سوئیچ ها, روترها, فایروال ها) without specialized industrial networking hardware. Port 502 (پیش فرض) or user-configured. TLS encryption available for secure transmission over public networks.

SCADA and BMS System Integration

کنترل نظارتی و جمع آوری داده ها (اسکادا) systems aggregate SF6 monitoring into comprehensive facility oversight. Integration delivers:

• Centralized Dashboards: Combine SF6 data with electrical parameters (ولتاژ, جاری, قدرت), وضعیت تجهیزات, شرایط آب و هوایی
• تجزیه و تحلیل پیشرفته: Machine learning algorithms detect anomalies, پیش بینی خرابی تجهیزات, بهینه سازی برنامه های تعمیر و نگهداری
• Automated Responses: Script complex actions (به عنوان مثال, shed non-critical loads if SF6 alarm during peak demand)
• Historical Data Warehousing: Long-term archival (سال) in enterprise databases for regulatory reporting
• دسترسی به موبایل: Smartphone/tablet apps provide field technicians real-time access to monitoring data

Cloud Platform and Remote Monitoring Capabilities

مدرن IoT-enabled systems upload data to cloud platforms via cellular modems or site internet connections. Cloud solutions provide:

• Multi-Site Monitoring: Utility operators oversee hundreds of substations from central control rooms
• Automatic Reporting: Scheduled generation of compliance reports, maintenance summaries, performance metrics
• Alerting Services: اس ام اس, ایمیل, push notifications to on-call personnel during off-hours
• به روز رسانی نرم افزار: Remote firmware upgrades without site visits
• Benchmarking: Compare performance across similar facilities to identify outliers

16. SF6 Monitoring System Installation Guidelines

Monitoring Host Installation Requirements

Host mounting location balances accessibility for operators with protection from environmental hazards:

• موقعیت: Near room entrance (interior or exterior wall) at 1.2-1.5m (4-5 feet) eye level for comfortable viewing and touchscreen operation
• Clearances: Minimum 0.3m (12 inches) lateral space for cable routing, 0.5m (20 inches) frontal clearance for operator access
• محیط زیست: Avoid direct exposure to rain, برف, یخ (even for “در فضای باز” مدل ها); protect from direct sunlight causing screen glare; maintain ambient temperature within -10°C to +50°C for reliable electronics operation
• نصب: Install supplied bracket to wall using appropriate fasteners for substrate (concrete anchors, toggle bolts, wood screws); ensure level mounting for professional appearance and touchscreen accuracy; hang host enclosure on bracket, verify secure engagement

Four-in-One Transmitter Positioning Strategy

بهینه محل قرارگیری سنسور exploits SF6 physics while avoiding false alarms:

High-Voltage GIS Rooms (≥110kV)

Install transmitter 10cm (4 inches) below finished floor or within raised floor plenum. Mount on support bracket anchored to floor slab. Route cable through floor penetration with fire-stop seal. This low placement intercepts sinking SF6 at highest concentrations before room-wide dispersion.

کلید ولتاژ متوسط (35kV-66kV)

Wall-mount transmitter 10-15cm above equipment base or at lowest point of room if floor-mounted gear. Avoid placement directly above or below forced ventilation diffusers (minimum 2m / 6ft offset) which could dilute readings.

Common Avoidance Zones

• Air Currents: Not near doors, operable windows, HVAC supplies/returns causing turbulent flow
• Heat Sources: Minimum 1m from transformers, resistors, heaters affecting temperature sensor accuracy
• موانع: Clear line-of-sight to room volume; avoid behind cable trays, مجاری, or equipment blocking gas diffusion
• رطوبت: Not in areas subject to standing water, condensation drips, or high-pressure washdown

Wiring and Communication Cabling Standards

Electrical installation must meet local codes (NEC, IEC) و مشخصات سازنده:

Power Wiring

AC/DC 220V ±10%, 50-60Hz supply to host. استفاده کنید 14 AWG (2.5میلی متر مربع) minimum copper wire, protected by 10A circuit breaker. Include ground conductor connected to protective earth. Power entry through bottom/side conduit knockouts (M20, 3/4″ NPT).

RS485 Communication

Twisted-pair cable, 18-22 AWG (0.75-0.5میلی متر مربع), individually shielded (foil+braid). Maintain twists to connector terminals (don’t untwist more than 10mm). Daisy-chain topology: run cable from host to first transmitter, splice/junction to second transmitter, continue to up to 8th device. Install 120-ohm terminating resistors at each end of bus (typically built into host and last transmitter). Maximum total cable length 1200m; use repeaters for longer runs. Observe polarity: A/+ to A/+, B/- to B/-.

Relay Outputs (کنترل فن)

Dry contact relay rated 6A @ 250VAC or 6A @ 30VDC. For inductive loads (motor contactors), add snubber circuit (RC network or MOV) to suppress voltage spikes. Use separate power source for controlled device; never backfeed voltage into relay terminals.

System Commissioning and Calibration Process

Systematic startup procedure verifies correct operation before releasing to service:

1. Pre-Power Inspection: Visual check of all connections, مسیریابی کابل, قطبیت, grounds
2. Power-Up Sequence: Energize host, verify boot screen, check LCD brightness adjustment
3. تست ارتباط: Confirm host detects all transmitters (sensor count, آدرس ها, signal strength)
4. کالیبراسیون صفر: In clean air environment (outdoor or well-ventilated room), initiate zero-point calibration for SF6 sensor (sets 0ppm baseline). O2 sensor auto-calibrates to atmospheric 20.9%
5. Span Calibration: Apply certified calibration gas (typically 1000ppm SF6 in air balance) to transmitter via calibration hood. Adjust span to match certificate value within ±2% tolerance
6. Alarm Verification: Set thresholds to low values temporarily, expose sensor to calibration gas, confirm audio-visual alarms activate, ventilation relay operates
7. مستندات: Record calibration results, serial numbers, configuration settings in facility maintenance log

17. Daily Maintenance and Sensor Lifespan

Periodic Inspection and Function Checks

Routine برنامه نگهداری ensures continued reliability:

Monthly Tasks

• بازرسی بصری: آسیب فیزیکی را بررسی کنید, اتصالات سست, نفوذ رطوبت
• Display Check: Verify touchscreen responsiveness, readability, no pixel failures
• Alarm Test: Use bump test gas to trigger alarm, confirm siren, strobe, صدا, فعال سازی تهویه
• Sensor Cleaning: Gently wipe transmitter sensor ports with dry cloth to remove dust accumulation (do not use compressed air or solvents)

Quarterly Tasks

• Data Download: Export historical logs via USB, archive to facility records
• پشتیبان گیری از باتری: If system includes UPS, verify battery charge, runtime test
• Ventilation Test: Manually activate fans, listen for abnormal noise, verify airflow with anemometer
• تست ارتباط: Check SCADA/BMS data flow, confirm remote access functionality

Annual SF6 Sensor Calibration Requirements

SF6 sensor recalibration compensates for normal electrochemical drift:

1. برنامه ریزی کنید: Perform every 12 months from installation date or more frequently if operating in harsh conditions (دمای بالا, رطوبت, آلودگی)
2. Certified Gas: Use NIST-traceable calibration cylinder (1000ppm SF6 ±2% in air balance) with current certificate of analysis
3. Procedure: Access calibration menu via touchscreen or Modbus commands. سیلندر گاز را با رگولاتور به هود کالیبراسیون روی فرستنده وصل کنید. جریان گاز در 0.5-1.0 LPM برای 2-3 دقیقه تا تثبیت خواندن. فاصله سنسور را طوری تنظیم کنید که مقدار نمایش داده شده مطابق با گواهی سیلندر باشد. گاز کالیبراسیون را بردارید, بازگشت به 0ppm را در هوای تمیز بررسی کنید
4. مستندات: خوانش های قبل/پس از کالیبراسیون را ضبط کنید, شماره سیلندر گاز, نام تکنسین, تاریخ در گزارش نگهداری. برچسب کالیبراسیون را به فرستنده با تاریخ سررسید بعدی بچسبانید

فاصله زمانی تعویض سنسور اکسیژن

سنسورهای الکتروشیمیایی اکسیژن به دلیل مواد آند قابل مصرف، طول عمر محدودی دارند:

• زندگی معمولی: 24-36 ماهها کار مداوم در شرایط عادی (15-25درجه سانتیگراد, 20-80% rh)
• شاخص های جایگزینی: رانش بیش از حد (>1% در هفته), قرائت های نامنظم, عدم کالیبراسیون صفر, آسیب فیزیکی به غشاء
• Procedure: فرستنده خاموش (یا از مدل های دارای قابلیت hot-swap استفاده کنید). حلقه نگهدارنده سنسور را باز کنید. سنسور قدیمی را بردارید, کلید جهت گیری یادداشت. نصب سنسور جدید برای اطمینان از صندلی مناسب و مهر و موم حلقه O. روشن کنید, allow 30-minute warm-up, perform zero calibration in fresh air (20.9% O2)
• Disposal: Spent O2 sensors contain lead; dispose as electronic waste per local regulations, not general trash

Troubleshooting Common Faults

Systematic تشخیص عیب resolves most issues:

علامت	علت احتمالی	راه حل
Transmitter offline	Communication cable fault, address conflict, power loss	Check cable continuity, verify unique addresses, confirm 24VDC at transmitter terminals
Erratic SF6 readings	Sensor contamination, نوسانات دما, EMI	Clean sensor, کابل های محافظ, relocate away from interference sources
Alarm won’t silence	Actual gas present, threshold set too low, sensor fault	Verify with portable instrument, adjust setpoint, replace sensor if defective
Fan won’t start	Relay failure, motor contactor issue, wiring error	Test relay with multimeter, verify 220V at contactor, check interlock permissives
Touchscreen unresponsive	رانش کالیبراسیون, firmware hang, hardware failure	Perform touchscreen re-calibration, power cycle host, contact manufacturer if persistent

18. Power Utility Application Cases

China State Grid 220kV Substation Network

محدوده پروژه: Deployment of 150+ سیستم های تشخیص نشت گاز SF6 across provincial power grid substations covering 110kV to 500kV voltage classes.

پیاده سازی فنی: Each substation features 4-8 four-in-one transmitters monitoring GIS bays, circuit breaker rooms, and SF6 storage areas. Central monitoring hosts connect to provincial grid SCADA via fiber optic Ethernet, providing real-time visibility to control center operators 24/7.

Measurable Results:

• Zero Personnel Injuries: No SF6 exposure incidents since system installation (2018-present)
• 40% Reduction in Emergency Responses: Early leak detection enables scheduled maintenance instead of after-hours callouts
• Complete Regulatory Compliance: Continuous monitoring exceeds State Grid safety requirements, documented for annual audits
• Quantified Leak Reduction: System identified 23 chronic leaks (slow seal degradation), repairs prevented estimated 500kg SF6 emissions

USA California Utility Smart Grid Initiative

محدوده پروژه: Grid modernization program covering 200+ distribution and transmission substations serving 1.5 million customers across Northern California.

پیاده سازی فنی: سیستم های مانیتورینگ SF6 integrate with smart grid infrastructure through IEC 61850 پروتکل. Cloud-based analytics platform aggregates data from all sites, applying machine learning to detect abnormal patterns indicative of equipment degradation before catastrophic failures occur.

Measurable Results:

• 45% Reduction in Equipment Failures: Predictive analytics identified 87 circuit breakers requiring preventive maintenance
• $2.3M Annual Savings: Avoided equipment damage, قطع خدمات, and overtime labor
• Environmental Leadership: Published SF6 emissions inventory showing 15% reduction year-over-year, recognized by EPA
• قابلیت اطمینان سیستم پیشرفته: سایت (شاخص میانگین مدت وقفه سیستم) improved by 8% attributed partially to proactive SF6 management

Germany Renewable Energy Wind Farm Network

محدوده پروژه: نظارت بر گاز SF6 در سراسر 25 پست های کلکتور مزرعه بادی, ادغام تولیدات تجدیدپذیر خشکی و فراساحلی در شبکه ملی.

پیاده سازی فنی: پست های بدون سرنشین از راه دور نیاز به عملکرد مستقل در محیط های سخت ساحلی داشتند. سیستم های مشخص شده با محفظه های دارای رتبه IP65 در فضای باز, محفظه های سنسور گرم برای عملکرد زیر صفر, و اتصال M2M سلولی برای دسترسی از راه دور. پشتیبان خورشیدی + باتری، تداوم نظارت را در هنگام قطع شبکه تضمین می کند.

Measurable Results:

• قابلیت اطمینان فراساحلی: 99.7% زمان کار در نمک پاش, رطوبت بالا, افراط در دما (-15درجه سانتی گراد تا +40 درجه سانتی گراد)
• انطباق نظارتی: گزارش انتشار بلادرنگ به آژانس های زیست محیطی از طریق یکپارچه سازی API
• بهینه سازی تعمیر و نگهداری: تشخیص از راه دور بازدید سایت را کاهش داد 60%, برای سکوهای دریایی با دسترسی هلیکوپتر حیاتی است
• تشخیص نشت: سیستم مهر و موم خورده را در سکوی دریایی شناسایی کرد, جلوگیری از انتشار 50 کیلوگرم SF6 در محیط های دریایی

19. موارد کاربردی حمل و نقل ریلی

پروژه راه آهن مترو بمبئی هند

محدوده پروژه: نصب و راه اندازی 45 سیستم های تشخیص نشت و مانیتورینگ SF6 across metro line electrical substations and traction power facilities serving 3 میلیون مسافر روزانه.

پیاده سازی فنی: Compact urban environment required space-efficient solutions. Four-in-one transmitters mounted in equipment cabinets alongside switchgear, with LED displays visible to platform supervisors. Hindi/English bilingual interface accommodates diverse workforce. Integration with metro operations control center (OCC) enables centralized safety oversight.

Measurable Results:

• Zero Service Disruptions: Proactive leak detection prevented SF6-related equipment failures during 5-year operational period
• Worker Safety Excellence: No confined-space incidents in maintenance crews, exceeding national railway safety benchmarks
• Compliance Achievement: Fulfilled Delhi Metro Rail Corporation (DMRC) technical specifications for environmental and safety monitoring
• انتقال دانش: Trained 120 metro technicians on SF6 handling and monitoring, improving overall system safety culture

UK London Underground Transportation Authority

محدوده پروژه: Safety monitoring for 40+ underground electrical substations in the world’s oldest metro system, some dating to 1890s infrastructure.

پیاده سازی فنی: Retrofitting نظارت بر SF6 into historic confined-space installations required custom sensor mounting brackets and explosion-proof certifications for areas with potential methane accumulation. RS485 networks leveraged existing signal cables in conduits, avoiding costly excavation. WiFi mesh repeaters extended Ethernet connectivity through tunnels to central control.

Measurable Results:

• Heritage Protection: Non-invasive installation preserved historic infrastructure while achieving modern safety standards
• 24/7 مانیتورینگ از راه دور: Control room operators oversee all substations from central location, dispatching maintenance crews only when necessary
• Incident Response: 60% faster emergency response due to precise alarm location information and automated notification
• Regulatory Approval: System met stringent Health and Safety Executive (HSE) requirements for confined-space entry permits

20. Data Center and Critical Infrastructure

Singapore Marina Bay Financial District Data Centers

محدوده پروژه: جامع نظارت بر گاز SF6 در 8 Tier III+ colocation data centers with 24/7 uptime requirements serving banking, امور مالی, and cloud service providers.

پیاده سازی فنی: زائد سیستم های نظارت with dual hosts and power supplies ensure no single point of failure. ادغام با سیستم مدیریت ساختمان (BMS) links SF6 alarms to fire suppression, تهویه مطبوع, and access control. Automated reporting generates monthly compliance documents for SOC 2 audits and customer SLA verification.

Measurable Results:

• 99.999% در دسترس بودن سیستم: Five-nines reliability maintained across electrical infrastructure supporting mission-critical IT loads
• 15% Cooling Cost Reduction: Optimized ventilation based on real-time temperature/humidity data, reducing CRAC unit runtime
• Certified Reliability: مشارکت در تاییدیه سطح III موسسه Uptime که نشان دهنده خودکفایی 72 ساعته است
• اعتماد مشتری: نظارت شفاف بر ایمنی مستند در تورهای تأسیسات, حمایت از قیمت گذاری ممتاز برای فضای هم نشینی

زیرساخت برق فرودگاه بین المللی دبی امارات

محدوده پروژه: پوشش نظارت بر توان بحرانی 30+ اتاق‌های تابلو برق و پست‌های پشتیبان باند, پایانه ها, حمل بار, و کنترل ترافیک هوایی در شلوغ ترین فرودگاه بین المللی جهان.

پیاده سازی فنی: سیستم های تشخیص نشت SF6 ادغام با زیرساخت های ایمنی در فرودگاه از جمله اعلام حریق, دسترسی امنیتی, و کنترل عملیات. رابط های عربی/انگلیسی با الزامات قانونی امارات متحده عربی مطابقت دارند. درجه بندی های ضد انفجار مطابق با استانداردهای ایمنی هوانوردی برای مناطق نزدیک به عملیات سوخت جت است.

Measurable Results:

• صفر تعطیلی فرودگاه: جلوگیری از خرابی تجهیزات الکتریکی که می تواند پروازها را زمین گیر کند یا عملیات را مختل کند
• انطباق با ایکائو: International Civil Aviation Organization safety audit commended monitoring systems
• تاثیر اقتصادی: Avoided estimated $5M per hour revenue loss from potential power disruptions
• Security Integration: SF6 alarm events cross-referenced with access logs to identify maintenance errors or unauthorized entry

Australia Sydney Opera House & Landmark Infrastructure

محدوده پروژه: Heritage site electrical monitoring with stringent aesthetic integration requirements for UNESCO World Heritage protection.

پیاده سازی فنی: Concealed installations with sensors in existing electrical vaults, junction boxes camouflaged in architectural elements, and hosts in back-of-house technical spaces invisible to public. Low-voltage DC wiring eliminated need for conduit expansion that would damage historic fabric. Wireless communication reduced cable routing through protected spaces.

Measurable Results:

• Heritage Preservation: Zero permanent alterations to Jørn Utzon’s iconic architecture
• Tourist Safety: Protects 8.2 million annual visitors from electrical infrastructure hazards
• Operational Excellence: 99.2% facility uptime for 1500+ annual performances despite aging (1973) سیستم های الکتریکی
• Cultural Stewardship: Monitoring demonstrates proactive conservation, supporting continued UNESCO designation

21. SF6 Monitoring System Technical Specifications

Complete System Parameters

پارامتر	مشخصات
منبع تغذیه	AC/DC 220V ±10%, 50-60Hz universal
مصرف برق	Standby <10حرف, زنگ هشدار <15حرف (energy efficient)
کلاس دقت	کلاس 5 (industrial grade)
SF6 Gas Detection
محدوده تشخیص	0-3000ppm (0-0.3% حجم)
دقت	±2% Full Scale (±60ppm @ 3000ppm)
آستانه هشدار	1000ppm (استاندارد ملی), user adjustable
زمان پاسخ	T90 <30 ثانیه
طول عمر سنسور	>5 years continuous operation
Oxygen Monitoring
محدوده تشخیص	0-25% volume concentration
دقت	±1% Full Scale (±0.25% @ 25%)
آستانه هشدار	18% (OSHA/national standard), قابل تنظیم
فناوری سنسور	Electrochemical lead-anode cell
طول عمر سنسور	24-36 months typical
مانیتورینگ دما
دامنه اندازه گیری	-30درجه سانتی گراد تا +99 درجه سانتی گراد (-22°F to +210°F)
دقت	0.5 درجه سانتیگراد (±0.9°F)
نوع سنسور	پلاتین RTD (Pt1000)
نظارت بر رطوبت
دامنه اندازه گیری	10-99% رطوبت نسبی
دقت	±3% RH (±0.3% absolute)
نوع سنسور	Capacitive polymer thin-film
Control Outputs
Fan Control Relay	6A @ 250VAC / 6A @ 30VDC (SPDT)
Alarm Relay	3A @ 250VAC / 3A @ 30VDC (SPDT)
رابط های ارتباطی
RS485 Serial	Modbus RTU, 9600-115200 باود, تا 1200 متر
اترنت	10/100 مگابیت بر ثانیه, Modbus TCP, HTTP web server
Maximum Sensors	8 transmitters per host (expandable via multiple hosts)
رابط کاربری
نوع نمایشگر	7-اینچ صفحه نمایش لمسی TFT LCD رنگی
وضوح	800× 480 پیکسل (WVGA)
نور پس زمینه	LED, کم نور شدن خودکار, >50,000 ساعت زندگی
ذخیره سازی داده ها
ظرفیت حافظه	100 روز ضبط مداوم @ فواصل 1 دقیقه
فرمت داده	صادرات CSV از طریق پورت USB یا دانلود اترنت
ابعاد فیزیکی
میزبان نظارت	300× 400 × 81 میلی متر (11.8× 15.7×3.2 اینچ)
فرستنده چهار در یک	153× 150 × 52 میلی متر (6.0× 5.9×2.0 اینچ)
نمایشگر LED (اختیاری)	682× 202×68 میلی متر (26.9×8.0×2.7 inches)
رتبه بندی های زیست محیطی
دمای عملیاتی	-25درجه سانتیگراد تا +70 درجه سانتیگراد (-13درجه فارنهایت تا +158 درجه فارنهایت)
دمای ذخیره سازی	-40درجه سانتی گراد تا +85 درجه سانتی گراد (-40درجه فارنهایت تا 185+ درجه فارنهایت)
رطوبت عملیاتی	≤95% RH غیر متراکم
حفاظت از ورود	IP54 (فرستنده), IP40 (میزبان داخلی)
نصب
نصب	دیواری (براکت عرضه شده)
ورودی کابل	M20 / 3/4″ ناک اوت های کانال NPT

22. انطباق با استانداردهای بین المللی

گواهینامه های محصول

ما سیستم های تشخیص و مانیتورینگ نشت گاز SF6 دارای گواهینامه های زیر که نشان دهنده انطباق با ایمنی جهانی است, کیفیت, و استانداردهای زیست محیطی:

علامت گذاری CE (انطباق اروپایی)

انطباق با دستورالعمل ولتاژ پایین اتحادیه اروپا را تأیید می کند (LVD) 2014/35/اتحادیه اروپا برای ایمنی الکتریکی, سازگاری الکترومغناطیسی (EMC) دستورالعمل 2014/30/EU برای مصونیت و انتشار گازهای گلخانه ای, و محدودیت مواد خطرناک (RoHS) دستورالعمل 2011/65/EU برای حفاظت از محیط زیست. علامت گذاری CE تجارت آزاد را در سراسر منطقه اقتصادی اروپا امکان پذیر می کند.

استانداردهای ملی چین GB/T

مطابقت با GB/T 11022 (کلید ولتاژ بالا), گیگابایت 3836 (Explosive Atmospheres), و GB/T 17626 (EMC immunity) series ensures suitability for China State Grid and provincial utility deployments.

استانداردهای بین المللی IEC

• IEC 61850: شبکه ها و سیستم های ارتباطی برای اتوماسیون برق, enabling interoperability with SCADA and substation automation systems worldwide
• IEC 60068: آزمایش زیست محیطی (درجه حرارت, رطوبت, لرزش, شوک) validates reliability in harsh substation environments
• IEC 61010: Safety requirements for electrical equipment for measurement, کنترل کردن, and laboratory use

Workplace Safety Regulations

OSHA (اداره ایمنی و بهداشت حرفه ای)

System design addresses OSHA standards including:

• 29 CFR 1910.146: Permit-required confined spaces – continuous atmospheric monitoring before and during entry
• 29 CFR 1910.134: Respiratory protection – alarm thresholds trigger supplied-air respirator requirements
• 29 CFR 1910.1200: Hazard communication – MSDS/SDS documentation for SF6 gas handling

EPA (Environmental Protection Agency)

Supports compliance with EPA SF6 Emission Reduction Partnership for Electric Power Systems, including annual emissions inventory reporting (Form 3-1), leak detection and repair programs, and voluntary reduction targets. Continuous monitoring provides accurate leak quantification data for regulatory submissions.

Industry Application Standards

IEEE (Institute of Electrical and Electronics Engineers)

• IEEE C37.122: Gas-insulated substations rated above 52kV – specifies SF6 monitoring requirements
• IEEE C37.85: Qualifying class 1E protective relays – ensures monitoring system reliability for nuclear safety applications

CIGRE (International Council on Large Electric Systems)

Recommendations from CIGRE working groups on SF6 handling (WG B3.02) و مدیریت دارایی (WG C1.1) inform system design for utility best practices including leak rate calculation methodologies and acceptance criteria.

23. سوالات متداول (سوالات متداول)

What is sulfur hexafluoride used for?

هگزا فلوراید گوگرد (SF6) serves primarily as an electrical insulation and arc-quenching medium in high-voltage equipment including gas-insulated switchgear (GIS), قطع کننده های مدار, ترانسفورماتور, and transmission lines rated from 36kV to 800kV. SF6’s superior dielectric strength (2.5× هوا) enables compact equipment designs. Secondary applications include medical ultrasound contrast agents (SF6 microspheres), semiconductor etching, magnesium casting cover gas, and laboratory tracer studies.

Is sulfur hexafluoride safe?

SF6 gas is non-toxic and chemically inert در شرایط عادی, posing no direct poisoning risk. اما, SF6 presents serious asphyxiation hazard due to its high density (5× هوا). In confined spaces, leaked SF6 displaces oxygen, creating oxygen-deficient atmospheres that can cause unconsciousness and death without warning odor or irritation. علاوه بر این, SF6 decomposition products from electrical arcing (دی اکسید گوگرد, هیدروژن فلوراید, metal fluorides) سمی و خورنده هستند. Proper monitoring, تهویه, and respiratory protection are essential for safe handling.

How many rooms can the system monitor simultaneously?

یک مجرد میزبان نظارت پشتیبانی می کند تا 8 نقاط تشخیص مستقل (اتاق ها, zones, or equipment areas) via RS485 multi-drop network. Each point requires one four-in-one transmitter. برای امکانات بزرگتر, deploy multiple hosts interconnected via Ethernet, creating scalable architecture monitoring dozens to hundreds of locations. Cloud-based platforms aggregate data from all hosts for centralized multi-site oversight.

Will data be lost during power outages?

نه. The system uses non-volatile flash memory that retains all historical data, configuration settings, and alarm thresholds during power loss. Upon restoration, the system automatically resumes operation with no data loss or reconfiguration needed. For critical applications requiring uninterrupted monitoring during outages, optional UPS (uninterruptible power supply) backup maintains full functionality for 4-8 hours depending on battery capacity.

Can the system integrate with existing control systems?

بله. Standard Modbus RTU/TCP protocols ensure compatibility with virtually all industrial control systems including SCADA (کنترل نظارتی و جمع آوری داده ها), DCS (سیستم های کنترل توزیع شده), PLC (کنترل کننده های منطقی قابل برنامه ریزی), and BMS (سیستم های مدیریت ساختمان). The system maps sensor readings, کشورهای هشدار, and relay outputs to Modbus registers accessible by master devices. We provide protocol documentation and technical support for integration. Custom protocols (OPC-UA, BACnet, dnp3) available upon request.

How often do sensors require calibration?

SF6 sensors: Annual calibration recommended using NIST-traceable certified gas to maintain ±2% accuracy specification. More frequent calibration (quarterly or semi-annual) may be necessary in harsh environments with temperature extremes, رطوبت بالا, or contamination exposure.

سنسورهای اکسیژن: Calibrate every 6-12 months or whenever readings drift beyond ±1% tolerance. Zero-calibration in fresh air (20.9% O2) is simple field procedure; span calibration requires certified gas mixture.

Temperature/humidity sensors: Factory calibrated with typical drift <0.1°C/year and <1% RH/year, requiring recalibration only every 2-3 years unless accuracy degradation observed.

چه گارانتی و پشتیبانی ارائه می شود?

Fuzhou نوآوری علمی الکترونیکی&شرکت فناوری, با مسئولیت محدود. فراهم می کند:

• Standard Warranty: 24 months from installation date covering materials and workmanship defects
• Extended Warranty: اختیاری 3-5 year plans available at purchase
• پشتیبانی فنی: ایمیل, تلفن, WhatsApp assistance during business hours (GMT+8 timezone). Remote system access for diagnostics
• Spare Parts: Stocked sensors, ماژول های رله, cables for rapid replacement shipping
• خدمات کالیبراسیون: On-site or return-to-factory calibration with certificate traceable to national standards
• آموزش: نصب, عمل, and maintenance training via video conference or on-site visits
• نگهداری پیشگیرانه: Annual service contracts include calibration, بازرسی, parts replacement, and priority support

Does the system comply with North American electrical codes?

While our equipment primarily targets international markets and complies with IEC standards, many specifications align with North American requirements. For UL/CSA certification or NEC/CEC compliance verification needed for U.S./Canada installations, consult our technical team regarding available options. We have successfully deployed systems in North American facilities where IEC equivalency was accepted by authorities having jurisdiction (AHJ).

24. Selecting the Right SF6 Monitoring Solution

Assessing Your Facility Monitoring Requirements

موثر تشخیص نشت گاز SF6 begins with thorough needs assessment:

• Inventory SF6 Equipment: Identify all circuit breakers, تابلو برق, ترانسفورماتور, and other devices containing SF6 gas
• Map Enclosed Spaces: Document switchrooms, vaults, تونل های کابلی, and confined areas requiring monitoring
• Evaluate Risk Factors: Consider equipment age/condition, تاریخچه تعمیر و نگهداری, confined space access frequency, worker exposure duration
• Determine Coverage: Calculate number of detection points needed (به طور معمول 1 transmitter per 50-100 m² depending on room geometry)
• الزامات یکپارچه سازی: Identify existing control systems, پروتکل های ارتباطی, and IT infrastructure for seamless integration

System Reliability and Future Expansion

Invest in scalable solutions that grow with your facility:

• Modular Architecture: Systems supporting multi-point expansion avoid costly replacements when adding monitored areas
• Open Protocols: Modbus RTU/TCP ensures compatibility with future control system upgrades or replacements
• Long Sensor Life: >5 year SF6 sensor lifespan and >2 year O2 sensor life reduce ongoing maintenance burden
• به روز رسانی سیستم عامل: Remote update capability adds new features and addresses issues without hardware changes
• Manufacturer Stability: با تولید کنندگان معتبر شریک شوید (Fuzhou INNO از آن زمان 2011) اطمینان از در دسترس بودن و پشتیبانی طولانی مدت قطعات

تجزیه و تحلیل هزینه کل مالکیت

ارزیابی کنید هزینه های چرخه عمر فراتر از قیمت خرید اولیه:

دسته هزینه	ملاحظات
تجهیزات	میزبان, فرستنده ها, نمایش می دهد, کابل, سخت افزار نصب
کار نصب	وقت برق, مجرا, سیم, راه اندازی, آموزش
کالیبراسیون سالانه	گاز کالیبراسیون, زمان تکنسین یا قرارداد خدمات
تعویض سنسور	سنسورهای O2 هر 2-3 سال, سنسورهای SF6 هر 5+ سال
مصرف انرژی	<10W قدرت آماده به کار = هزینه عملیاتی ناچیز
هزینه های اجتناب شده	از صدمات جلوگیری کرد, آسیب تجهیزات, جریمه های زیست محیطی, خرابی

سیستم های جامع معمولاً در داخل بازپرداخت می کنند 2-4 سال ها از طریق کاهش حوادث, نگهداری بهینه, و اجتناب از هزینه رعایت مقررات.

اطلاعات تماس

جهت مشاوره فنی, درخواست های نقل قول, یا راه حل های نظارتی سفارشی, تماس بگیرید:

Fuzhou نوآوری علمی الکترونیکی&شرکت فناوری, با مسئولیت محدود.
تاسیس شد: 2011
تخصص: سنسورهای دمای فیبر نوری, سیستم های تشخیص گاز, مانیتورینگ ترانسفورماتور

اطلاعات تماس:
ایمیل: web@fjinno.net
WhatsApp/WeChat/تلفن: +86 135 9907 0393
Qq: 3408968340
وب سایت: www.fjinno.net

آدرس کارخانه:
پارک صنعتی Liandong U Grain
نه. 12 جاده Xingye West
فازو, استان فوجیان
جمهوری خلق چین

ما ارائه می دهیم:

• مشاوره فنی رایگان و پشتیبانی مهندسی اپلیکیشن
• طراحی سیستم سفارشی برای نیازهای تسهیلات منحصر به فرد
• قیمت گذاری رقابتی برای پروژه های حجمی و مشارکت های OEM
• حمل و نقل جهانی و پشتیبانی فنی بین المللی
• Comprehensive documentation in English and multiple languages

---

سلب مسئولیت

General Information: This article provides general information about sulfur hexafluoride (SF6) gas and monitoring systems for educational purposes. در حالی که ما برای دقت تلاش می کنیم, information is subject to change without notice. Always consult current product datasheets, مقررات محلی, and qualified professionals before making procurement or installation decisions.

مشخصات فنی: All specifications, ابعاد, داده های عملکرد, and capabilities described are subject to change as part of continuous product improvement. Actual products may vary slightly from published specifications. برای کاربردهای حیاتی, verify current specifications with our technical team before purchase.

نصب حرفه ای لازم است: SF6 gas detection systems must be installed by qualified electricians and instrumentation technicians in accordance with local electrical codes, manufacturer instructions, and workplace safety regulations. Improper installation can result in equipment damage, inaccurate readings, یا خطرات ایمنی.

Safety Critical Application: While our monitoring systems enhance workplace safety, they do not eliminate all risks associated with SF6 gas. Employers remain responsible for comprehensive safety programs including proper training, تهویه, confined space procedures, respiratory protection, and emergency response planning. Monitoring systems supplement, but do not replace, proper safety practices.

No Warranty of Fitness: Information provided does not constitute a warranty that products are suitable for any particular purpose or application. Users must independently verify system appropriateness for their specific requirements, شرایط زیست محیطی, and regulatory obligations.

محدودیت مسئولیت: Fuzhou نوآوری علمی الکترونیکی&شرکت فناوری, آموزشی ویبولیتین, its employees, and representatives shall not be liable for any direct, غیر مستقیم, اتفاقی, consequential, or punitive damages arising from use or misuse of information in this article or products described herein. Maximum liability is limited to the purchase price of equipment.

انطباق نظارتی: Users are solely responsible for ensuring installations comply with all applicable local, ملی, and international regulations including but not limited to electrical codes (NEC, IEC), workplace safety standards (OSHA, HSE), and environmental regulations (EPA, EU F-Gas). This article does not constitute legal or regulatory advice.

اطلاعات شخص ثالث: ارجاع به محصولات شخص ثالث, سازمان های استاندارد, مطالعات موردی, or external sources are provided for information only and do not imply endorsement. We are not responsible for accuracy of third-party information or continued availability of external resources.

Intellectual Property: نام محصولات, علائم تجاری, and logos mentioned belong to their respective owners. Use does not imply affiliation or endorsement. محتوا © 2011-2026 Fuzhou نوآوری علمی الکترونیکی&شرکت فناوری, با مسئولیت محدود. تمامی حقوق محفوظ است.

آخرین به روز رسانی: فوریه 2026

سنسور دمای فیبر نوری, سیستم مانیتورینگ هوشمند, تولید کننده فیبر نوری توزیع شده در چین
