ضبط گسل دیجیتال ترانسفورماتور – سیستم نظارت DFR
تشخیص گسل در زمان واقعی | شکل گیری شکل موج | تجزیه و تحلیل رویداد | ادغام SCADA | تهیه مستقیم کارخانه
ضبط دقیق در سطح میکرو ثانیه
ولتاژ, جاری, تجزیه و تحلیل فرکانس
الگوریتم های تشخیص خودکار خطا
ضبط قبل از تقصیر و پس از تقصیر

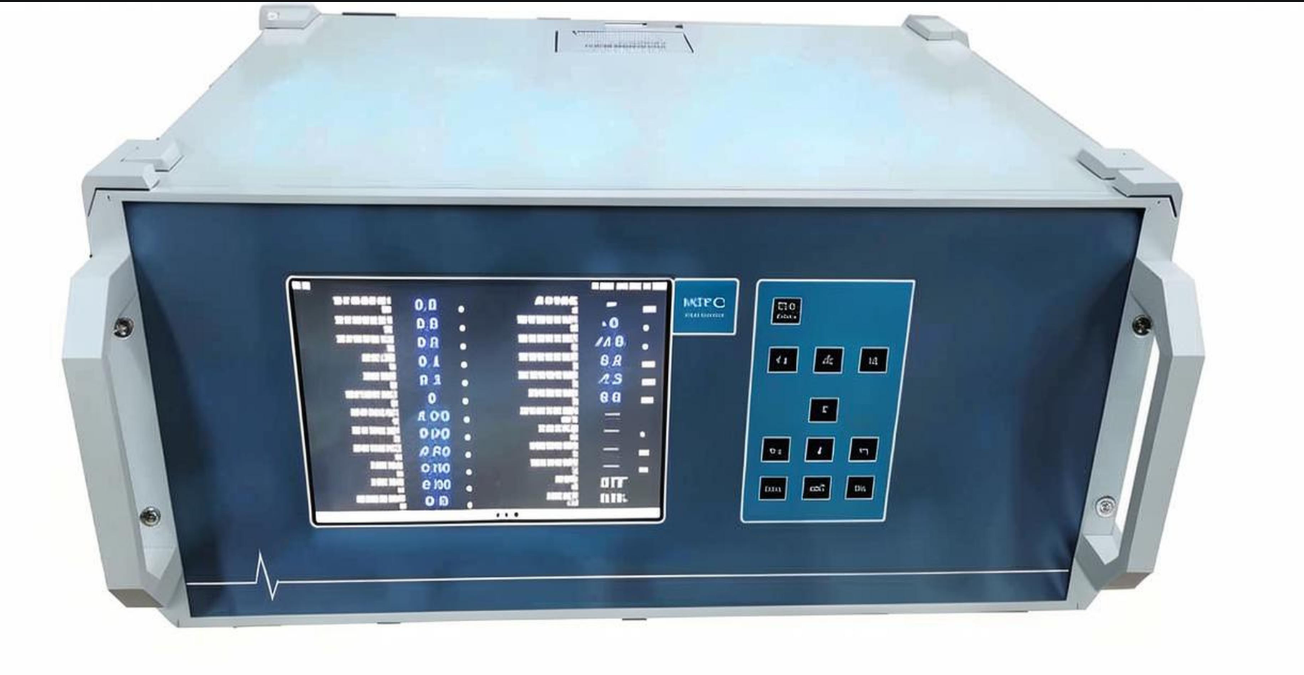

ضبط گسل دیجیتال ترانسفورماتور چیست?
A ضبط گسل دیجیتال ترانسفورماتور (DFR) یک دستگاه نظارت پیشرفته است که به طور مداوم ضبط می کند, سوابق, و شکل های موج الکتریکی و پارامترهای سیستم را در شرایط عملکرد عادی و گسل تجزیه و تحلیل می کند. این سیستم هوشمند داده های مهم پزشکی قانونی را برای بررسی خرابی های ترانسفورماتور فراهم می کند, تجزیه و تحلیل مسائل مربوط به کیفیت قدرت, و بهینه سازی تنظیمات رله محافظ.
بر خلاف رله های محافظ سنتی که فقط نشانگر وقوع گسل است, a سیستم ضبط گسل ترانسفورماتور داده های شکل موج دقیق را نشان می دهد که دقیقاً اتفاقاتی را که قبلاً رخ داده است نشان می دهد, در طول, و بعد از وقایع غیر طبیعی. این توانایی برای تجزیه و تحلیل علت ریشه ضروری است, پزشکی قانونی تجهیزات, و جلوگیری از شکست های آینده.
چرا ضبط گسل دیجیتال بسیار مهم است
سیستم های قدرت مدرن نیاز به قابلیت های تجزیه و تحلیل گسل جامع دارند. سیستم های نظارت بر ترانسفورماتور DFR تصویب کردن:
- تجزیه و تحلیل گسل: داده های موج دقیق انواع گسل را نشان می دهد, نکات آغاز, و الگوهای انتشار
- تأیید حفاظت: عملکرد مناسب رله های محافظ و قطع کننده مدار را تأیید می کند
- ارزیابی کیفیت قدرت: اسناد ولتاژ ولتاژ, ورم, هارمونیک, و گذرا
- پزشکی قانونی تجهیزات: شواهدی را برای مطالبات بیمه و اختلافات ضمانت ارائه می دهد
- نگهداری پیش بینی کننده: تجزیه و تحلیل روند قبل از بروز خرابی مشکلات در حال توسعه را مشخص می کند
- انطباق نظارتی: الزامات گزارش دهی اپراتور و شبکه را برآورده می کند
ویژگی های فنی کلیدی
دستیابی به داده های با وضوح بالا
ما سیستم های ضبط کننده گسل دیجیتال ترانسفورماتور از مبدل های آنالوگ به دیجیتال حرفه ای با نرخ نمونه برداری تا حداکثر استفاده کنید 256 نمونه در هر چرخه (15.36 khz در 60 هرتز). این ضبط با وضوح بالا ، نمایش دقیق پدیده های گذرا از جمله را تضمین می کند:
- شکل های موجهای افزایش صاعقه
- سوئیچینگ گذرا
- الگوهای اعوجاج هارمونیک
- عدم تقارن جریان گسل زیر چرخه
- امضاهای گزاف گویی با Breaker Contact
نظارت بر سیگنال چند کانال
قابلیت های نظارت جامع شامل ضبط همزمان است:
- ورودی های ولتاژ: نظارت ولتاژ سه فاز با مرجع خنثی/زمین
- ورودی های فعلی: اندازه گیری جریان جانبی با ولتاژ بالا و ولتاژ کم
- پیگیری فرکانس: اندازه گیری فرکانس سیستم در زمان واقعی و ضبط انحراف
- وضعیت دیجیتالی: موقعیت های شکن, مخاطبین رله, کشورهای هشدار
- ورودی های آنالوگ: درجه حرارت, فشار, اندازه گیری های کمکی سطح روغن
الگوریتم های تحریک هوشمند
منطق Advanced Trigger به طور خودکار هنگام تشخیص شرایط غیر طبیعی ضبط می شود:
- تشخیص بیش از حد: آستانه بزرگی جریان قابل برنامه ریزی
- ناهنجاری های ولتاژ: ولتاژ, زیر ولتاژ, و عدم تعادل ولتاژ
- انحراف بار: شرایط فرکانس خارج از محدوده
- میزان تغییر: تغییرات پارامتر ناگهانی (DV/DT, DI/DT)
- تغییر وضعیت دیجیتال: عملیات شکن, وانتهای رله
- ماشه دستی: ضبط مبتنی بر اپراتور برای رویدادهای برنامه ریزی شده
مشخصات فنی استاندارد
- ورودی های ولتاژ: 4-12 کانال, 300V AC MAX
- ورودی های فعلی: 4-16 کانال, 0-5وت
- میزان نمونه برداری: 64-256 نمونه/چرخه
- وضوح: 16-بیت ADC
- دقت: 0.2 ٪ از خواندن
- ضبط قبل از سفرنامه: 1-60 چرخه قابل تنظیم
- ضبط پس از محرک: 1-300 چرخه قابل تنظیم
- ظرفیت ذخیره سازی: 4GB-32 گیگابایتی (500+ وقایع)
- همگام سازی زمان: GPS, irg-b, NTP
- ارتباط: اترنت, RS485, فیبر نوری
- پروتکل های: IEC 61850, dnp3, مودبوس
- دمای عملیاتی: -40درجه سانتیگراد تا +70 درجه سانتیگراد
برنامه ها و مزایا
پست های ابزاری
پست های انتقال و توزیع از آنها استفاده می کنند تجهیزات ضبط گسل ترانسفورماتور برای تجزیه و تحلیل جامع رویداد و نظارت بر پایداری شبکه. داده های DFR خدمات را قادر می سازد تا:
- هماهنگی و تنظیمات رله محافظ را تأیید کنید
- خطای خط انتقال اسناد و عملیات تعویض
- تجزیه و تحلیل اختلالات کیفیت قدرت بر تجهیزات مشتری
- گزارش رعایت نظارتی را به اپراتورهای شبکه ارائه دهید
سیستم های قدرت صنعتی
امکانات تولید و صنایع فرآیند از آن بهره مند می شوند نظارت بر ضبط خطای دیجیتال با شناسایی مسائل مربوط به کیفیت برق که تجهیزات حساس و فرآیندهای تولید را مختل می کند.
ادغام انرژی تجدید پذیر
مزارع بادی و تاسیسات خورشیدی برای بهینه سازی عملکرد اینورتر و حفظ انطباق کد شبکه در طی اختلالات ولتاژ نیاز به تجزیه و تحلیل گسل دقیق دارند.
مطالعه موردی: تجزیه و تحلیل خطای پست انتقال
چالش: ابزار عملیات رله محافظ ترانسفورماتور مکرر با علل نامشخص. راه حل: ضبط کننده خطای دیجیتال با هماهنگ سازی زمان GPS در سه پست. نتیجه: تجزیه و تحلیل شکل موج DFR نشان داد که گذرا ناشی از رعد و برق خارجی باعث سوء استفاده از رله. تنظیمات حفاظت بر اساس داده های ضبط شده از بین رفته است, پس انداز $180,000 سالانه در هزینه های اعزام و تحقیق.
قابلیت های تجزیه و تحلیل پیشرفته
تجسم و تجزیه و تحلیل شکل موج
ابزارهای نرم افزاری یکپارچه ویژگی های تحلیل قدرتمندی را ارائه می دهند:
- نمایش چند کانال: تجسم همزمان همه ولتاژ, جاری, و سیگنال های وضعیت دیجیتال
- نمودارهای فازور: روابط فازور در زمان واقعی و ضبط شده که زاویه ها و بزرگی فاز را نشان می دهد
- تجزیه و تحلیل هارمونیک: محاسبات FFT نشان دهنده محتوای هارمونیک تا 63 هارمونیک است
- محاسبه مؤلفه توالی: مثبت, منفی, و استخراج توالی صفر
- مقایسه رویداد: مقایسه شکل موج جانبی برای شناسایی روندها
گزارش خودکار
گزارش های جامع تجزیه و تحلیل گسل از جمله:
- خلاصه رویداد با تمبرهای تاریخ/زمان و شرایط محرک
- مقادیر RMS جریان/ولتاژ جریان قبل از تقصیر و گسل
- مدت زمان گسل و اندازه گیری زمان پاکسازی
- تأیید زمان عملکرد شکن مدار
- آمار کیفیت قدرت (قصبه, ساقه های ولتاژ, انحراف بار)
نصب و تنظیمات
نصب حرفه ای لازم است
نصب DFR باید توسط تکنسین های واجد شرایط با تخصص در ابزار دقیق سیستم و پروتکل های ارتباطی انجام شود. نصب نادرست می تواند منجر به آسیب نادرست داده ها یا تجهیزات شود.
دستورالعمل های نصب
- محل: در محفظه یا خانه کنترل کنترل شده با محیط زیست سوار شوید, از رطوبت و دمای شدید محافظت می شود
- اتصالات CT/VT: از ترانسفورماتورهای ابزار اختصاصی یا CTS/VT های کلاس اندازه گیری موجود با کلاس دقت تأیید شده استفاده کنید
- محافظ: کابل های سیگنال مسیر در مجرای فلزی زمینی جدا از کابل های برق برای به حداقل رساندن تداخل الکترومغناطیسی
- پایه گذاری: به دنبال IEEE اتصال زمینی تک نقطه ای برقرار کنید 1100 شیوه های توصیه شده
- همگام سازی زمان: آنتن GPS را با View Clear Sky نصب کنید یا برای زمان بندی دقیق رویداد به سرور پروتکل زمان شبکه متصل شوید
- ادغام شبکه: آدرس IP را پیکربندی کنید, تنظیمات پروتکل, و اقدامات امنیت سایبری در هر استاندارد ابزار
راه اندازی و آزمایش
راه اندازی مناسب ضبط دقیق گسل را تضمین می کند:
- قطبیت CT/VT و چرخش فاز را با استفاده از آزمایش تزریق اولیه تأیید کنید
- کالیبرات مقیاس ورودی آنالوگ در برابر ولتاژ/جریان مرجع شناخته شده
- آستانه های ماشه را بر اساس شرایط عملکرد عادی سیستم پیکربندی کنید
- پیوندهای ارتباطی را آزمایش کنید و بارگذاری داده ها را در سیستم های SCADA تأیید کنید
- تست ماشه دستی را برای تأیید ویندوزهای ضبط قبل از تریگر و پس از محرک انجام دهید
مدیریت داده ها و امنیت سایبری
ذخیره اطلاعات ایمن
ما سیستم های ترانسفورماتور DFR ویژگی های امنیت سایبری درجه صنعتی را درج کنید:
- کنترل دسترسی مبتنی بر نقش با احراز هویت کاربر چند سطحی
- کانال های ارتباطی رمزگذاری شده (TLS 1.2/1.3)
- تأیید یکپارچگی داده های رویداد با استفاده از هشدار رمزنگاری
- ورود به سیستم حسابرسی کلیه تغییرات پیکربندی و بارگیری داده ها
- معماری امنیتی آماده انطباق NERC
بایگانی داده های بلند مدت
ویژگی های مدیریت خودکار داده ها شامل می شود:
- خط مشی حفظ داده های قابل تنظیم (به طور معمول 1-5 سال)
- حذف اتوماتیک قدیمی ترین هنگام رسیدن به ذخیره سازی به ظرفیت
- بازیابی داده های از راه دور از طریق FTP Secure یا رابط وب
- صادرات به قالب Comtrade استاندارد صنعت برای ابزارهای تجزیه و تحلیل شخص ثالث
چرا ضبط کننده های گسل دیجیتال ما را انتخاب کنید?
مزایای مستقیم کارخانه
نشانه های توزیع کننده را با قیمت گذاری مستقیم تولید کننده از بین ببرید. تخفیف های حجم در دسترس برای پروژه های پست چند واحدی.
incless رعایت استانداردها
IEC 61850, IEEE C37.111 فرمت Comtrade, dnp3, پروتکل های مودبوس. امنیت سایبری NERC آماده است.
support پشتیبانی مهندسی
کمک درخواست رایگان, پشتیبانی ادغام سیستم, و راه اندازی راهنمایی از مهندسان سیستم قدرت با تجربه.
تنظیمات انعطاف پذیر
شمارش کانال قابل تنظیم, نرخ نمونه برداری, پروتکل های ارتباطی, و گزینه های نصب برای مطابقت با نیازهای خاص.
سوالات متداول
تفاوت بین DFR و آنالایزر کیفیت قدرت چیست?
در حالی که هر دو دستگاه پارامترهای الکتریکی را ضبط می کنند, DFR بر ضبط رویداد گسل با سرعت بالا با هماهنگ سازی زمان دقیق برای تجزیه و تحلیل رله محافظ متمرکز شده است, به طور معمول توسط شرایط غیر طبیعی ایجاد می شود. آنالایزرهای کیفیت قدرت نظارت مداوم طولانی مدت ولتاژ را ارائه می دهند, هارمونیک, و اختلالات اما به طور کلی نرخ نمونه برداری پایین تر و الگوریتم های مختلف تجزیه و تحلیل. DFR برای پزشکی قانونی گسل و تأیید سیستم محافظ ضروری است, در حالی که آنالایزرهای کیفیت قدرت در شناسایی مسائل مربوط به کیفیت قدرت پایدار برتری دارند.
قبل از بازنویسی داده های قدیمی ، چه تعداد رویداد خطا را می توان ذخیره کرد?
ظرفیت ذخیره سازی بستگی به مدت زمان ضبط پیکربندی شده و میزان نمونه برداری دارد. با تنظیمات معمولی (10 چرخه قبل از دوره, 30 چرخه پس از محرک, 128 نمونه/چرخه), فروشگاه سیستم های استاندارد ما 500-1000+ وقایع گسل. نرخ نمونه برداری بالاتر یا ویندوزهای ضبط طولانی تر ظرفیت کل رویداد را کاهش می دهد. این سیستم به طور خودکار قدیمی ترین رویدادها را هنگام پر کردن ذخیره سازی رونویسی می کند, یا می توان برای متوقف کردن ضبط و هشدار اپراتورها پیکربندی کرد. ما برای تجزیه و تحلیل پزشکی قانونی طولانی مدت ، بارگیری و بایگانی داده های دوره ای را به سیستم های خارجی توصیه می کنیم.
چرا همگام سازی زمان GPS برای ضبط گسل مهم است?
همگام سازی زمان دقیق (به طور معمول ± 1 میکرو ثانیه) هنگام تجزیه و تحلیل گسلهایی که شامل چندین مکان یا ارتباط داده های DFR با گزارش های رویداد رله محافظتی است بسیار مهم است. GPS با مقایسه زمان بندی از DFR ها در پست های مختلف ، برنامه های مرجع زمانی جهانی را قادر به تعیین موقعیت گسل می کند. داده های همگام سازی زمان نیز توالی های عملیاتی Breaker و زمان هماهنگی رله را تأیید می کند. برای سیستم های بدون دسترسی به GPS, پروتکل IRIG-B یا زمان شبکه (NTP) می تواند هماهنگ سازی کافی برای اکثر برنامه ها فراهم کند, اگرچه با دقت کاهش یافته.
آیا می توان از ترانسفورماتورهای ابزار CT و VT موجود با DFR استفاده کرد?
بله, DFR ها به طور معمول به مدارهای ثانویه اندازه گیری اندازه گیری یا حفاظت از جریان و ولتاژ ولتاژ متصل می شوند. تأیید کنید که کلاسهای دقت CT و VT مشخصات DFR را رعایت می کنند (به طور معمول 0.3% یا برای تجزیه و تحلیل درجه درآمد بهتر است). اطمینان حاصل کنید که ظرفیت بار کافی پس از افزودن ورودی های DFR باقی مانده است. برای برنامه های مقاوم سازی, تأیید کنید که نسبت های مناسب CT/VT در پیکربندی DFR برنامه ریزی شده اند تا مقادیر سیستم اولیه را به درستی نمایش دهند. در بعضی موارد, ترانسفورماتورهای ابزار اختصاصی ممکن است برای برنامه های ضبط خطای بحرانی که به بالاترین دقت نیاز دارند نیاز باشد.
نقل قول ضبط کننده خطای دیجیتال خود را درخواست کنید
🏭 تسهیلات ساخت:
پارک صنعتی Liandong U Grain
شماره 12 جاده Xingye West, فازو, استان فوجیان, چین
راه حل سفارشی خود را دریافت کنید
برای قیمت گذاری دقیق و توصیه های فنی, لطفا ارائه دهید:
- ولتاژ ترانسفورماتور و رتبه بندی ظرفیت
- تعداد کانال های ولتاژ و فعلی مورد نیاز است
- پروتکل های ارتباطی ترجیحی (IEC 61850, dnp3, مودبوس)
- الزامات همگام سازی زمان (GPS, irg-b, NTP)
- نیازهای ادغام سیستم SCADA
- مقدار و محل تحویل
